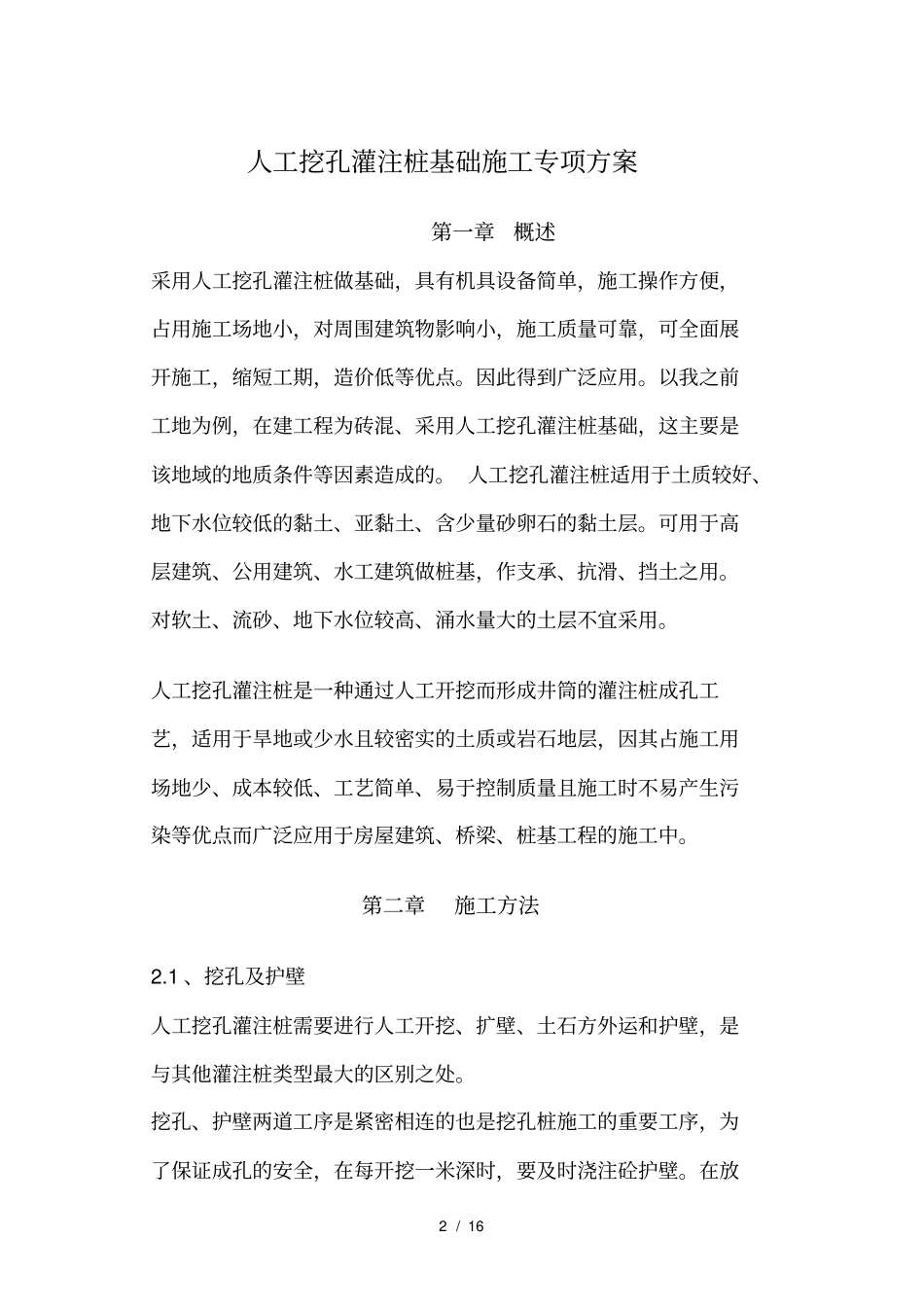

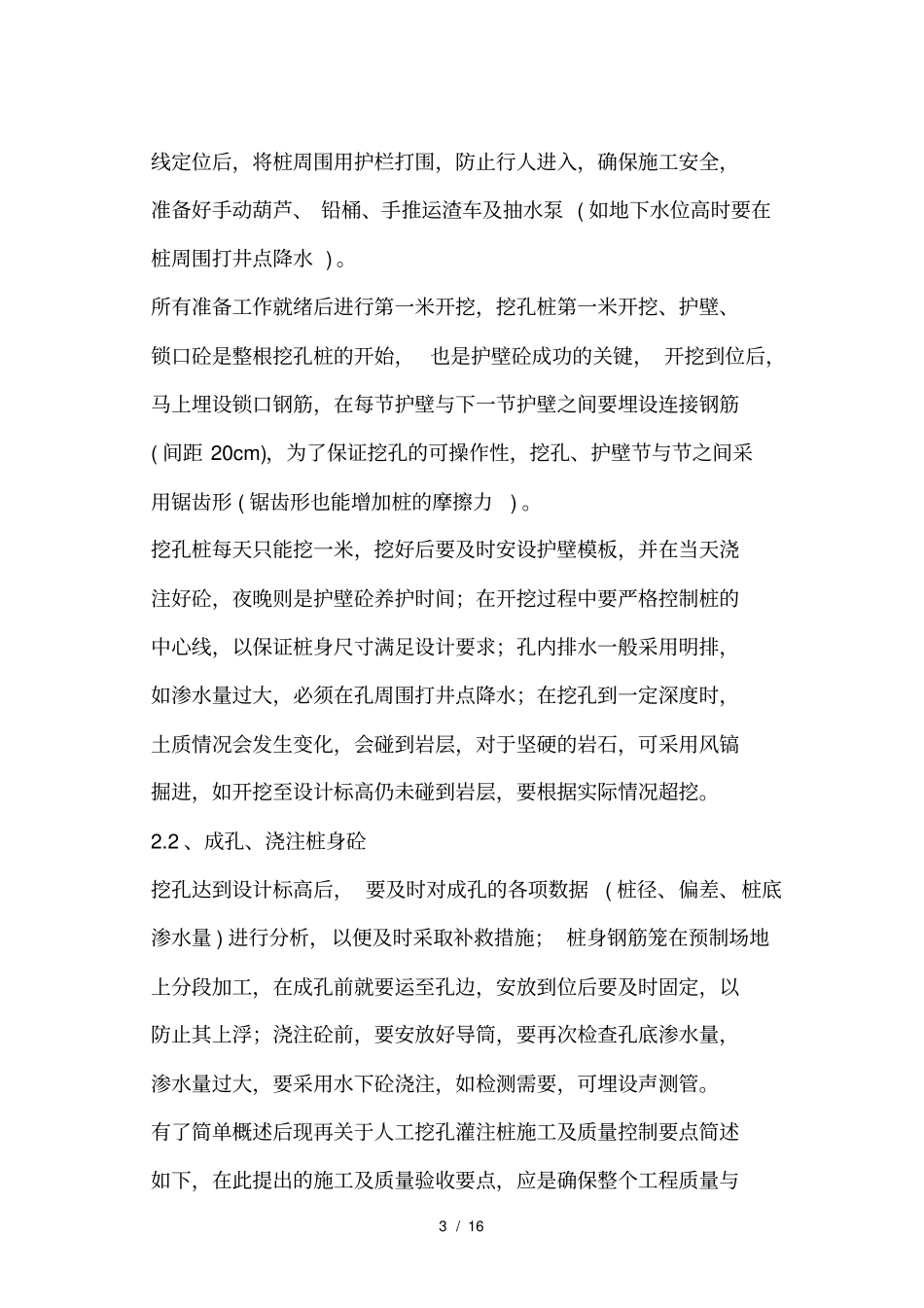

1/16人工挖孔灌注桩基础施工专项方案编制单位:重庆市少云建筑安装工程有限公司技术负责人：编制人2010年6月22日2/16人工挖孔灌注桩基础施工专项方案第一章概述采用人工挖孔灌注桩做基础，具有机具设备简单，施工操作方便，占用施工场地小，对周围建筑物影响小，施工质量可靠，可全面展开施工，缩短工期，造价低等优点。因此得到广泛应用。以我之前工地为例，在建工程为砖混、采用人工挖孔灌注桩基础，这主要是该地域的地质条件等因素造成的。人工挖孔灌注桩适用于土质较好、地下水位较低的黏土、亚黏土、含少量砂卵石的黏土层。可用于高层建筑、公用建筑、水工建筑做桩基，作支承、抗滑、挡土之用。对软土、流砂、地下水位较高、涌水量大的土层不宜采用。人工挖孔灌注桩是一种通过人工开挖而形成井筒的灌注桩成孔工艺，适用于旱地或少水且较密实的土质或岩石地层，因其占施工用场地少、成本较低、工艺简单、易于控制质量且施工时不易产生污染等优点而广泛应用于房屋建筑、桥梁、桩基工程的施工中。第二章施工方法2.1、挖孔及护壁人工挖孔灌注桩需要进行人工开挖、扩壁、土石方外运和护壁，是与其他灌注桩类型最大的区别之处。挖孔、护壁两道工序是紧密相连的也是挖孔桩施工的重要工序，为了保证成孔的安全，在每开挖一米深时，要及时浇注砼护壁。在放3/16线定位后，将桩周围用护栏打围，防止行人进入，确保施工安全，准备好手动葫芦、铅桶、手推运渣车及抽水泵(如地下水位高时要在桩周围打井点降水)。所有准备工作就绪后进行第一米开挖，挖孔桩第一米开挖、护壁、锁口砼是整根挖孔桩的开始，也是护壁砼成功的关键，开挖到位后，马上埋设锁口钢筋，在每节护壁与下一节护壁之间要埋设连接钢筋(间距20cm)，为了保证挖孔的可操作性，挖孔、护壁节与节之间采用锯齿形(锯齿形也能增加桩的摩擦力)。挖孔桩每天只能挖一米，挖好后要及时安设护壁模板，并在当天浇注好砼，夜晚则是护壁砼养护时间；在开挖过程中要严格控制桩的中心线，以保证桩身尺寸满足设计要求；孔内排水一般采用明排，如渗水量过大，必须在孔周围打井点降水；在挖孔到一定深度时，土质情况会发生变化，会碰到岩层，对于坚硬的岩石，可采用风镐掘进，如开挖至设计标高仍未碰到岩层，要根据实际情况超挖。2.2、成孔、浇注桩身砼挖孔达到设计标高后，要及时对成孔的各项数据(桩径、偏差、桩底渗水量)进行分析，以便及时采取补救措施；桩身钢筋笼在预制场地上分段加工，在成孔前就要运至孔边，安放到位后要及时固定，以防止其上浮；浇注砼前，要安放好导筒，要再次检查孔底渗水量，渗水量过大，要采用水下砼浇注，如检测需要，可埋设声测管。有了简单概述后现再关于人工挖孔灌注桩施工及质量控制要点简述如下，在此提出的施工及质量验收要点，应是确保整个工程质量与4/16安全的关键。2.2.1、收集资料：在正式施工前应具备必要的下列工程资料：（1）建筑物场地工程地质和必要的水位地质资料；（2）桩基施工图及图纸会审纪要；（3）建筑场地和邻近区域的地下管线（管道、电缆）资料；（4）主要施工机械及其配套设备的技术性能资料；（5）桩基的施工组织设计或施工方案；（6）桩基钢筋砼所用建材（水泥、砂、石、钢筋）的质检报告；2.2.2、施工前质量管理措施：（1）施工平面图上应标明桩位、编号、施工顺序、水电线路和临时设施的位置；（2）制定施工作业计划和劳动力组织计划；（3）制定机械设备、工具、材料供应计划；（4）制定季节性（冬、雨季）施工的技术措施；2.2.3、安全措施：人工挖孔灌注桩应采取下列安全措施：（1）人工挖孔灌注桩施工的重要因素是安全控制，施工操作面小，挖孔深度深，不确定因素多，地下水位过高，天气环境恶劣等等因素严重影响挖孔桩施工的安全，安全控制是重中之重；（2）在开挖前，孔周围要用护栏隔离好，施工时孔口边缘不能摆放5/16尖锐的施工用具，孔口处根据现场条件要安全安放网，防止物体落入孔底，如不施工时，护栏要封闭，要将孔口用盖板盖好（3）挖孔时因孔内潮湿，照明灯电压不能超过36伏，在手动葫芦运渣及吊运护壁模板时，孔上孔内操作人员要密切联系，保持精神高度集中，孔口操作人...
