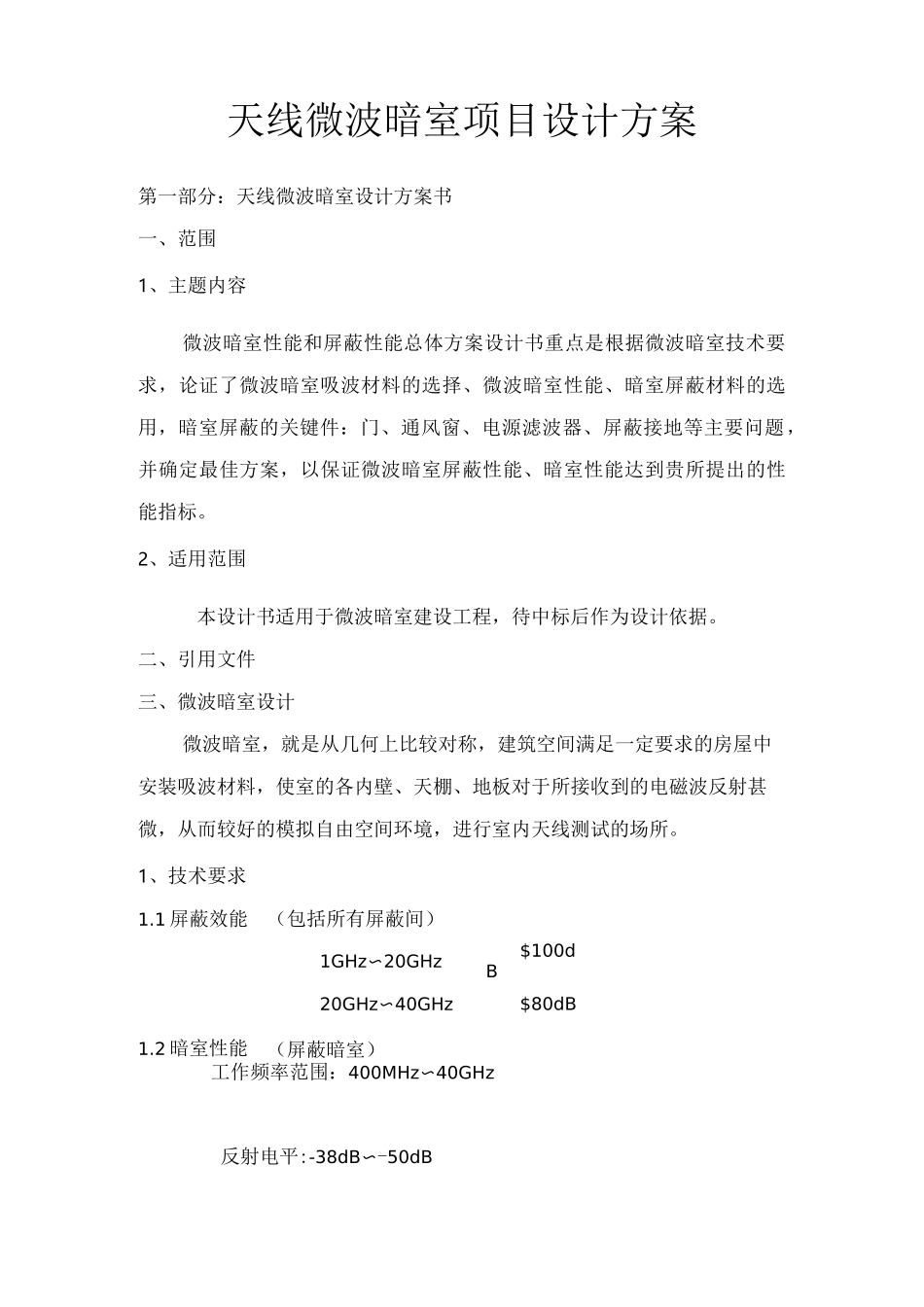

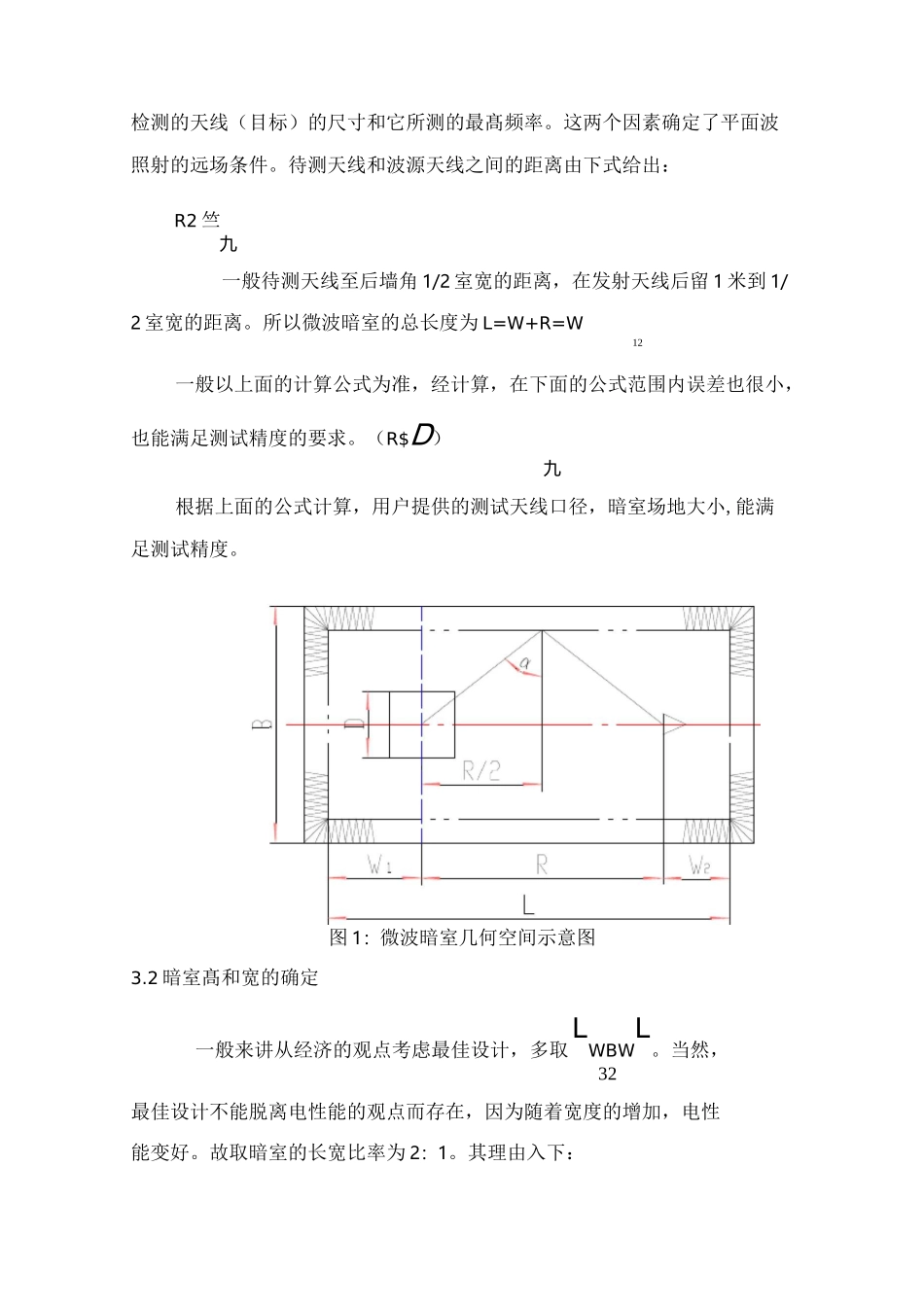

反射电平:-38dB〜-50dB天线微波暗室项目设计方案第一部分：天线微波暗室设计方案书一、范围1、主题内容微波暗室性能和屏蔽性能总体方案设计书重点是根据微波暗室技术要求，论证了微波暗室吸波材料的选择、微波暗室性能、暗室屏蔽材料的选用，暗室屏蔽的关键件：门、通风窗、电源滤波器、屏蔽接地等主要问题，并确定最佳方案，以保证微波暗室屏蔽性能、暗室性能达到贵所提出的性能指标。2、适用范围本设计书适用于微波暗室建设工程，待中标后作为设计依据。二、引用文件三、微波暗室设计微波暗室，就是从几何上比较对称，建筑空间满足一定要求的房屋中安装吸波材料，使室的各内壁、天棚、地板对于所接收到的电磁波反射甚微，从而较好的模拟自由空间环境，进行室内天线测试的场所。1、技术要求1.1屏蔽效能（包括所有屏蔽间）1GHz〜20GHz$100dB20GHz〜40GHz$80dB1.2暗室性能（屏蔽暗室）工作频率范围：400MHz〜40GHz静区的范围:01.2mX1.2m（中心位于暗室长轴中轴线，转台上方）检测的天线（目标）的尺寸和它所测的最髙频率。这两个因素确定了平面波照射的远场条件。待测天线和波源天线之间的距离由下式给出：R2竺九一般待测天线至后墙角1/2室宽的距离，在发射天线后留1米到1/2室宽的距离。所以微波暗室的总长度为L=W+R=W12一般以上面的计算公式为准，经计算，在下面的公式范围内误差也很小，也能满足测试精度的要求。（R$D）九根据上面的公式计算，用户提供的测试天线口径，暗室场地大小,能满足测试精度。图1：微波暗室几何空间示意图3.2暗室髙和宽的确定一般来讲从经济的观点考虑最佳设计，多取LWBWL。当然，32最佳设计不能脱离电性能的观点而存在，因为随着宽度的增加，电性能变好。故取暗室的长宽比率为2：1。其理由入下：因为吸波材料电波入射角a不能超过600,超过600时吸收性能大大下降，暗室宽度B应为：B2R/tga⑵W上B/2⑶2W1WB/2或发射天线离后墙1米的距离图2吸波材料的吸收特性为了充分利用吸波材料的吸收性能，不使入射角超过60。，保证测试精度,将暗室的宽度B取暗室长度的1/2或比1/2长度稍大一些。根据有关资料介绍，暗室的静髙尺寸略小于暗室的宽度，为了提髙暗室的交叉极化率，在可能的条件下，应尽量使暗室的髙度等于暗室的宽度或接近。从以上分析来看，本暗室的长、宽、髙的尺寸能满常规性能的要求。4、微波暗室的性能4.1暗室的静区暗室的静区是一个描绘的室内体积。在这里，从墙壁、地板、天花板反射回来的电磁波降低到一个限定的最小值。静区可能是一个球形的，其中心在检测台附近。或者是一个圆柱形的，它的轴与暗室的中心轴重合。如图3：图3：静区形状的确定静区的静度与吸波材料的性能有关，具体的静区范围大小，静度是多少除经过计算还需要经过测试、鉴定。目前，选用的吸波材料满足标书中提出的技术要求，静区范围在宽度方向和髙度方向可达到1・8m，在长轴方向可达到3m。为了安全，经过计算，转台的操作平台端面距被测天线口面2m范围内不影响测试数据的精度。4.2反射电平微波暗室在所需要的工作频带内，其反射电平应满足被测天线最小付瓣电平测试静度的要求。暗室的反射电平是度量静区的重要参数，通常称它为静区的静度。在同一暗室中的空间内，反射电平的大小随照射天线增益及工作频率改变而变化。当测天线方向图时，静区的静度用来估计背景干扰所引起的测量误差。如图4:-I图4:方向图电平与测量误差的关系4.3测量误差序号测量内容不戴天线罩戴天线罩在暗室内测试1天线投波率100%95%95%2付瓣电平-17dB-16.5dB-16.5dB3付瓣电平-20dB-19.3dB-19.3dB4瞄准误差设3/20〃3'41〃3/41〃5和波瓣宽度(-3db)2o10%无变化6和波瓣宽度(-3db)3o10%无变化以上计算说明:图例说明：在静度为-40dB静区内测方向图时，背景干扰所引起的误差：对于-20dB的方向图电平，误差|△|WldB；对于与-30dB的方向图电平,误差丨△|W4dB。在静度为-30dB的静区内测方向图时，背景干扰所引起的误差;对于-20dB的方向图电平，误差|△|W4dB；对于与-30dB的方向图电平，误差趋于无穷大。这表明不能使用反射电平等于或髙于被测天线方向图电平的静区。贵单位提供的天线特性：1.频段在：8~12GHz时，旁瓣电平为-1...
