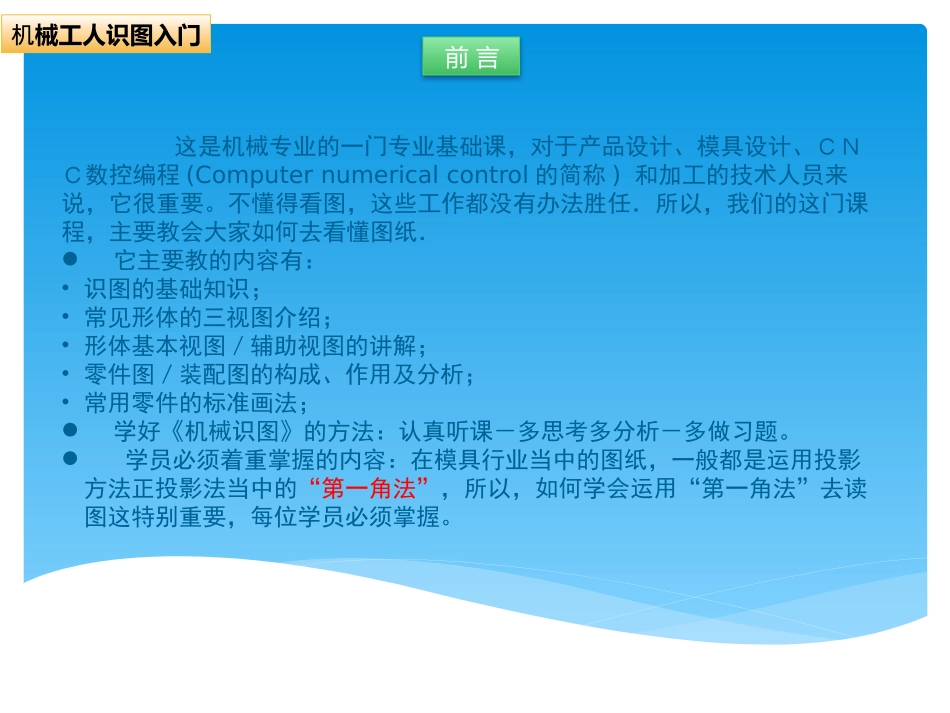

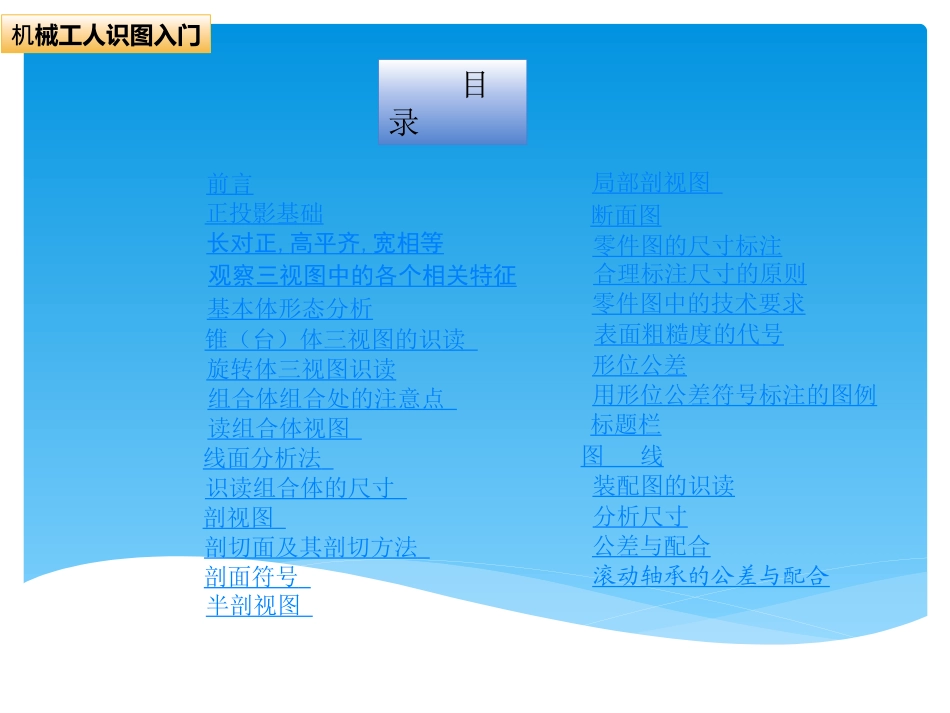

秦星机械公司基础培训教程机械识图基础机械工人识图入门：王建新目录机械工人识图入门前言正投影基础长对正,高平齐,宽相等观察三视图中的各个相关特征基本体形态分析锥（台）体三视图的识读旋转体三视图识读组合体组合处的注意点读组合体视图线面分析法识读组合体的尺寸剖视图剖切面及其剖切方法剖面符号半剖视图局部剖视图断面图零件图的尺寸标注合理标注尺寸的原则零件图中的技术要求表面粗糙度的代号形位公差用形位公差符号标注的图例标题栏图线装配图的识读分析尺寸公差与配合滚动轴承的公差与配合这是机械专业的一门专业基础课，对于产品设计、模具设计、ＣＮＣ数控编程(Computernumericalcontrol的简称)和加工的技术人员来说，它很重要。不懂得看图，这些工作都没有办法胜任．所以，我们的这门课程，主要教会大家如何去看懂图纸．它主要教的内容有：•识图的基础知识；•常见形体的三视图介绍；•形体基本视图／辅助视图的讲解；•零件图／装配图的构成、作用及分析；•常用零件的标准画法；学好《机械识图》的方法：认真听课－多思考多分析－多做习题。学员必须着重掌握的内容：在模具行业当中的图纸，一般都是运用投影方法正投影法当中的“第一角法”，所以，如何学会运用“第一角法”去读图这特别重要，每位学员必须掌握。前言机械工人识图入门前言机械工人识图入门如何区别第三角和第一角画法一、采用第一角画法时，从投影方向看去分别是：人→物→图。将物体置于第一分角内，并使其处于观察者与投影面之间（也就是从A处投影）而得到的多面正投影，称为第一角画法。二、采用第三角画法时，从投影方向看去分别是：人→图（投影）→物，将物体置于第三分角内并使投影面处于观察者与机件之间（即从B处投影）而得到的多面正投影，则称为第三角画法。第三角画法第一角画法前言机械工人识图入门在制图上二者的区别标识如下：一些国家和地区采用第三角法，其工程图绘制标准，各视图在图面上摆放的位置和我国大陆的不一样。上下、左右视图相对主视图的关系，在两种标准中正好相反。国家标准GB/T14692-1993中规定，我国的机械图样“应按第一角画法布置六个基本视图，……必要时（如按合同规定等），才允许使用第三角画法”。在本课程的开设中，只作一些了解，但仍以第一角画法布置六个基本视图国家的GB/T14692-1993中规定授课。前言机械工人识图入门机械制图的投影画法及识别图样:是工程语言。和语言文字一样是人类在生产实践活动中用来表达和交流技术思想的有力且必不可少的工具.识图:是进行工程语言交流的基础;熟悉制图的基本知识,基本方法,培养识图和空间想象能力及空间分析能力;工程图:产品(设备)在设计.制造.检验.安装等过程中所使用的图称为工程图;前言机械工人识图入门机械制图的投影画法及识别第三角画法的定义第三角画法:在第三象限内投影，将投影面放置在观察者与形体之间,且把投影面看成透明的，就是把机械零件放在第三分角内,并使投影面处于观察者与零件之间(即保持人---投影面---物的相互位置关系)而得到的多面正投影.现在使用的国家有美国,日本,西欧,中国台湾等国家和地区,是我们通常所说的国际标准.第三角画法的基本视图按第三角画法得到的六个基本视图为:主视图;俯视图;左视图;右视图;仰视图;后视图;主视图仰视图俯视图六面视图前言机械工人识图入门机械制图的投影画法及识别第一角画法的基本视图按第一角画法得到的六个基本视图为:主视图;俯视图;左视图;右视图;仰视图;后视图;六面视图第一角画法布置六个基本视图国家标准GB/T14692-1993主视图俯视图仰视图左视图右视图后视图前言机械工人识图入门正投影基础三面投影图的形成三投影面体系由三个相互垂直的投影面所组成。物体在三投影面体系中的投影•正面投影—由前向后投影；•水平面投影—由上向下投影；•侧面投影—由左向右投影。三投影面的展开规定：正面V保持不动。水平面H绕OX轴向下旋90ο，侧面W绕OZ轴向右旋转90机械工人识图入门第一角投影法前言正投影法的主要特性机械工人识图入门机械制图的投影画法及识别机械工人识图入门正投影基础机械制图的投影画法及识别前言机械工人识图入门...
