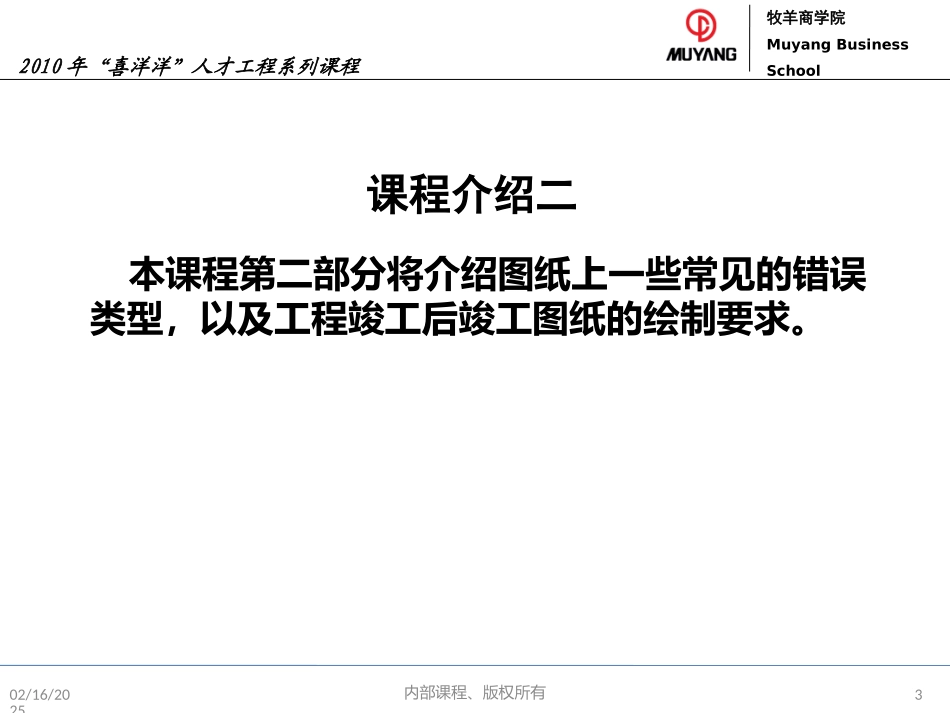

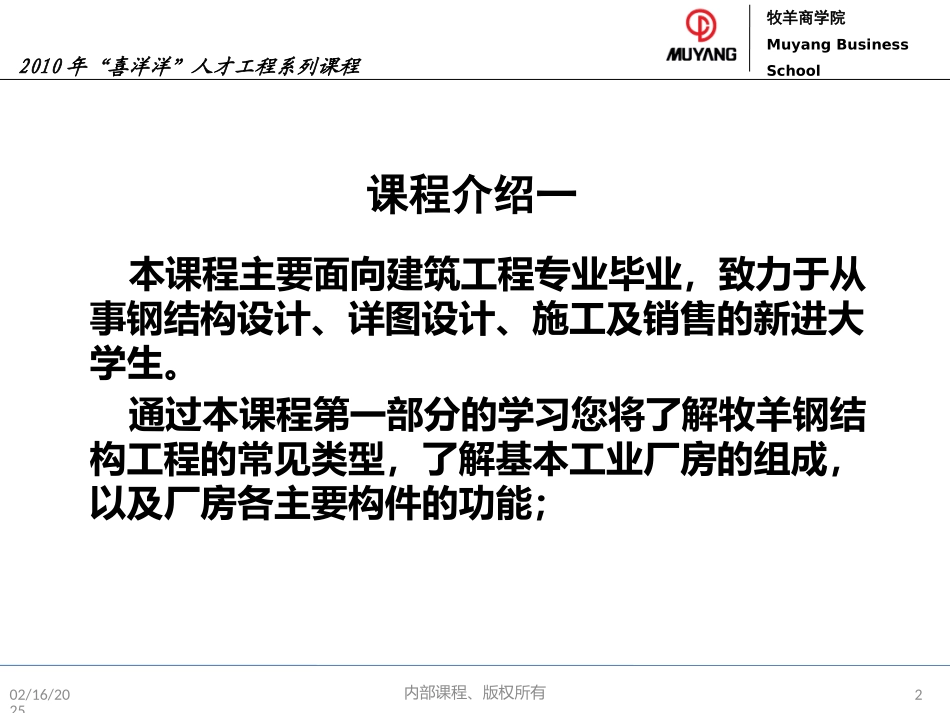

牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程1牧羊钢结构识图培训开发人：陆林业日期：2010年6月牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有2课程介绍一本课程主要面向建筑工程专业毕业，致力于从事钢结构设计、详图设计、施工及销售的新进大学生。通过本课程第一部分的学习您将了解牧羊钢结构工程的常见类型，了解基本工业厂房的组成，以及厂房各主要构件的功能；牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有3课程介绍二本课程第二部分将介绍图纸上一些常见的错误类型，以及工程竣工后竣工图纸的绘制要求。牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有4课程目录一、读懂工程图纸中主要技术参数；二、发现工程图纸中的明显/常见错误；三、工程竣工图的绘制；牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有5一、读懂工程图纸中主要技术参数•门式钢架的组成•框架外围尺寸的简介•特殊构件形状及功能的简介牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有6门式刚架组成•主结构——柱、主梁、楼面梁、托梁、抗风柱、吊车梁（行车梁）、女儿墙立柱•次结构——支撑体系（包括水平支撑、柱间支撑、系杆、制动桁架）、天沟、屋面檩条、墙面檩条、拉条、撑管•连接件——高强螺栓、普通螺栓、花篮螺栓、自攻螺丝、铆钉等•围护结构——屋面板、墙面板、包边等牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程门式刚架名词牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程门式刚架结构功能形成原理•梁柱通过高强螺栓连接平面门式刚架•支撑+系杆空间刚架•围护+基础轻型钢建筑牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程一个例子•本工程为单跨单层钢结构建筑–跨度24米，柱距6米，总长度60米，檐口高度6.8米，牛腿标高5.0米，女儿墙标高8.6米；–建筑布置见建筑平面、立面图；–吊车荷载2台•起重量5t•起重量3t牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程平面布置图牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程立面布置图牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程立面布置图牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程刚架剖面图牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有14柱的部件牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有15梁的部件牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有16柱间支撑牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有17水平支撑牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有18系杆牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有19隅撑牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程02/16/2025内部课程、版权所有20吊车梁牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程框架组成•主结构——柱、主梁、次梁、女儿墙立柱、楼梯间的构造柱•次结构——楼面加强件、支撑体系（柱间支撑）、天沟、屋面檩条、墙面檩条、拉条、撑管•连接件——高强螺栓、栓钉、普通螺栓、自攻螺丝、铆钉等•围护结构——屋面板、墙面板、包边等牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程框架外围尺寸的简介牧羊商学院MuyangBusinessSchool2010年“喜洋洋”人才工程系列课程特殊构件介绍•天窗（气楼）——通风、采光、美观的功能，天窗的样式比较多，常用的是人字型和圆弧形•通风器——无动...
