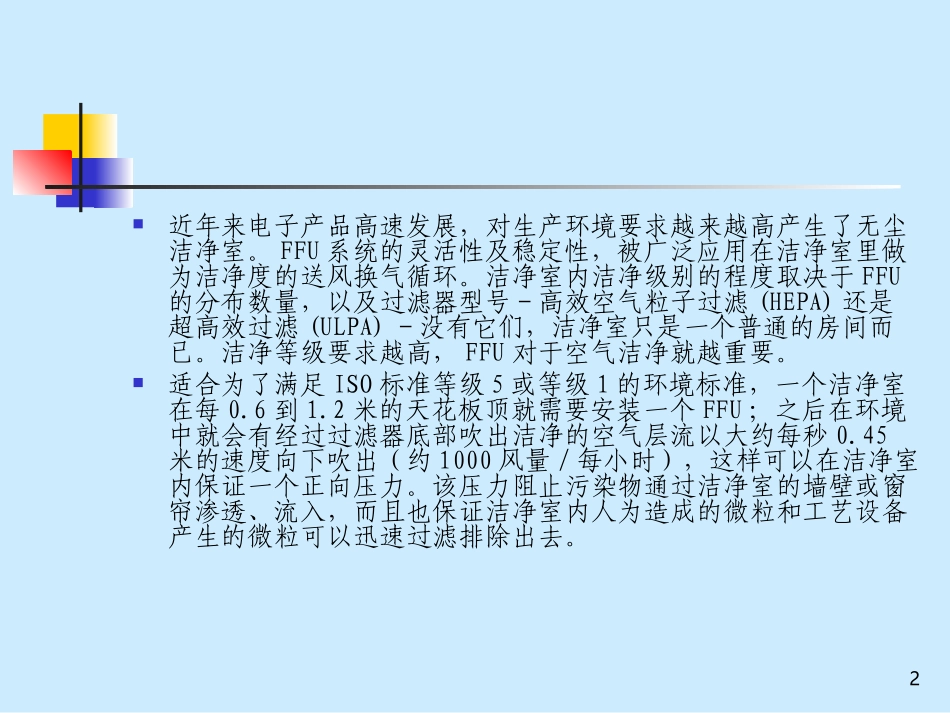

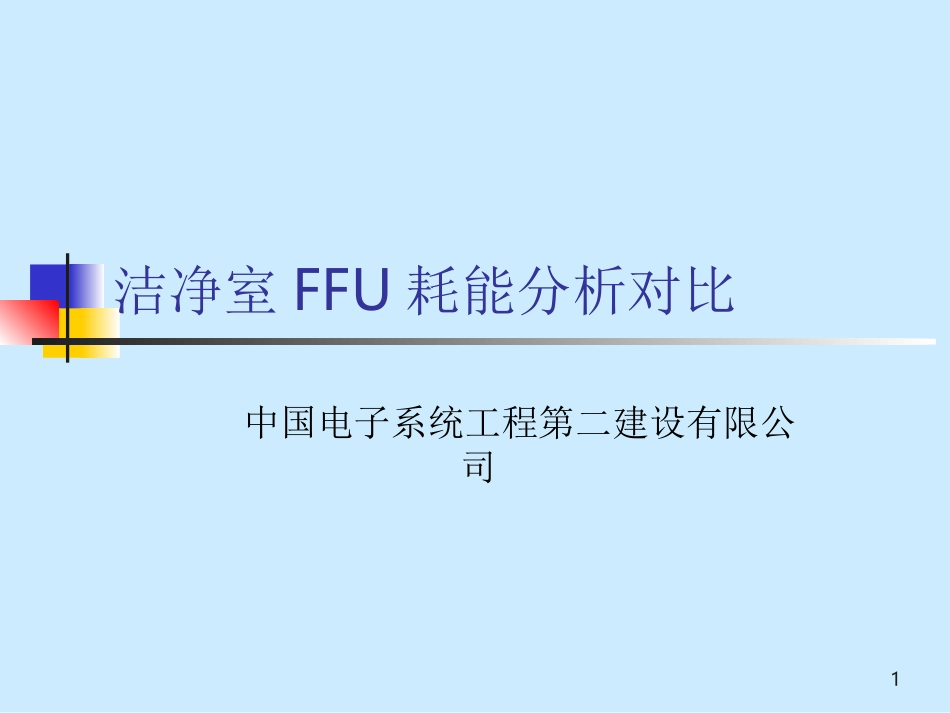

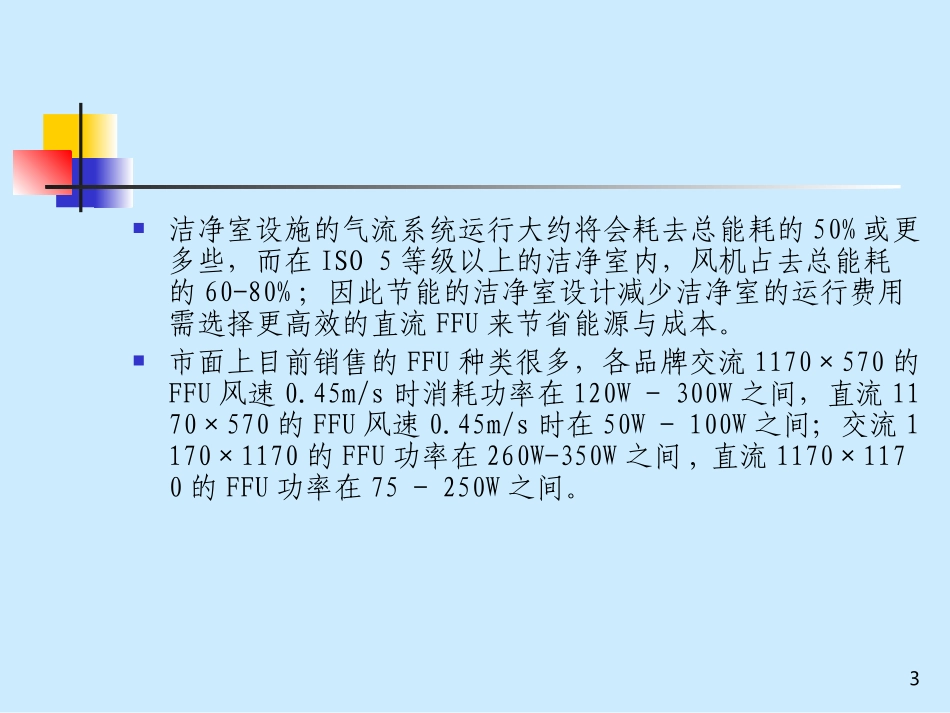

1洁净室FFU耗能分析对比中国电子系统工程第二建设有限公司2近年来电子产品高速发展，对生产环境要求越来越高产生了无尘洁净室。FFU系统的灵活性及稳定性，被广泛应用在洁净室里做为洁净度的送风换气循环。洁净室内洁净级别的程度取决于FFU的分布数量，以及过滤器型号－高效空气粒子过滤(HEPA)还是超高效过滤(ULPA)－没有它们，洁净室只是一个普通的房间而已。洁净等级要求越高，FFU对于空气洁净就越重要。适合为了满足ISO标准等级5或等级1的环境标准，一个洁净室在每0.6到1.2米的天花板顶就需要安装一个FFU；之后在环境中就会有经过过滤器底部吹出洁净的空气层流以大约每秒0.45米的速度向下吹出（约1000风量/每小时），这样可以在洁净室内保证一个正向压力。该压力阻止污染物通过洁净室的墙壁或窗帘渗透、流入，而且也保证洁净室内人为造成的微粒和工艺设备产生的微粒可以迅速过滤排除出去。3洁净室设施的气流系统运行大约将会耗去总能耗的50%或更多些，而在ISO5等级以上的洁净室内，风机占去总能耗的60-80%；因此节能的洁净室设计减少洁净室的运行费用需选择更高效的直流FFU来节省能源与成本。市面上目前销售的FFU种类很多，各品牌交流1170×570的FFU风速0.45m/s时消耗功率在120W－300W之间，直流1170×570的FFU风速0.45m/s时在50W－100W之间；交流1170×1170的FFU功率在260W-350W之间,直流1170×1170的FFU功率在75－250W之间。4一、改善降低FFU能耗的方法提高过滤器效果降低初阻力减少压降延长寿命气流实际通过滤料的面积称为“有效过滤面积”。除少量低效率过滤器外，有效过滤面积经常是过滤器迎风面的数倍、数十倍。被捕捉到的粉尘大都集中在过滤材料的迎风面上。过滤器中的有效过滤面积大，能容纳的粉尘就多，过滤器的使用寿命就长。有效面积大了，初阻力降低，系统的能耗也会下降有效面积大，穿过单位面积的风速就低，过滤器的阻力就小，增大有效过滤面积是延长过滤器使用寿命的最显著手段。5采用高效直流无刷马达与更好的风叶轮制作的风机直流电机具有响应快速、较大的起动转矩、从零转速至额定转速具备可提供额定转矩的性能。相对交流马达在同等输出功率下能耗只需有交流马达的30％左右；直流无刷电机是同步电机的一种，也就是说电机转子的转速受电机定子旋转磁场的速度及转子极数(P)影响：N=120．f/P。在转子极数固定情况下，改变定子旋转磁场的频率就可以改变转子的转速。直流无刷电机即是将同步电机加上电子式控制(驱动器)，控制定子旋转磁场的频率并将电机转子的转速回授至控制中心反复校正，以期达到接近直流电机特性的方式。也就是说直流无刷电机能够在额定负载范围内当负载变化时仍可以控制电机转子维持一定的转速达到恒定风量风速目的。6智能化软件变频调速与区域集中控制管理系统1.采用集中群控制方式，能够很方便的实现FFU的集中监测故障报警显示和运行控制。2.可方便的实现FFU的单台、多台及分区控制。3.智能化控制系统具有节能功能，根据工作时间设定FFU的正常运行、低速值机运行、关机功能。4.控制系统预留通信接口，可与上位机或Internet网络进行通讯，从而实现远程通信和管理功能。5.直流无刷马达的优点在于：容易控制、调速范围较宽（可实现1-100档细分调调速）7a.分区控制与故障反馈画面：8b.单台控制画面及电机转速反馈：9二、FFU性能与能耗对照生产厂家比较项目中电阳光A公司B公司外型尺寸(不含过滤器）L(mm)xW(mm)xH(mm)1175*1175*3001175*1175*3401175*1175*350FFU性能与能耗对照面风速（m/s)0.45±20%风机全压(pa)280275280过滤器级别H13-U15H13-U15H13-U15过滤器尺寸L(mm)xW(mm)xH(mm)1170*1170*901170*1170*691170*1170*69过滤器初阻力(Pa)751151151451251550.45±20%0.45±20%风量(M3/min)28-36m/min风机风叶形式电机输入电流(A)输入功率(W)控制方式运行噪声[db(A)]全速运行噪声[db(A)]单台FFU的年运行费(1元/度计)前弯多叶片直流单相0.71无级变速844050.6736元后弯叶片直流单相～无级变速160-240562103元直流单相无级变速220541840元后弯叶片28-36m/min28-38m/min实测数据理论数据理论数据～～～10三、运行成本比较以500台风量220...
