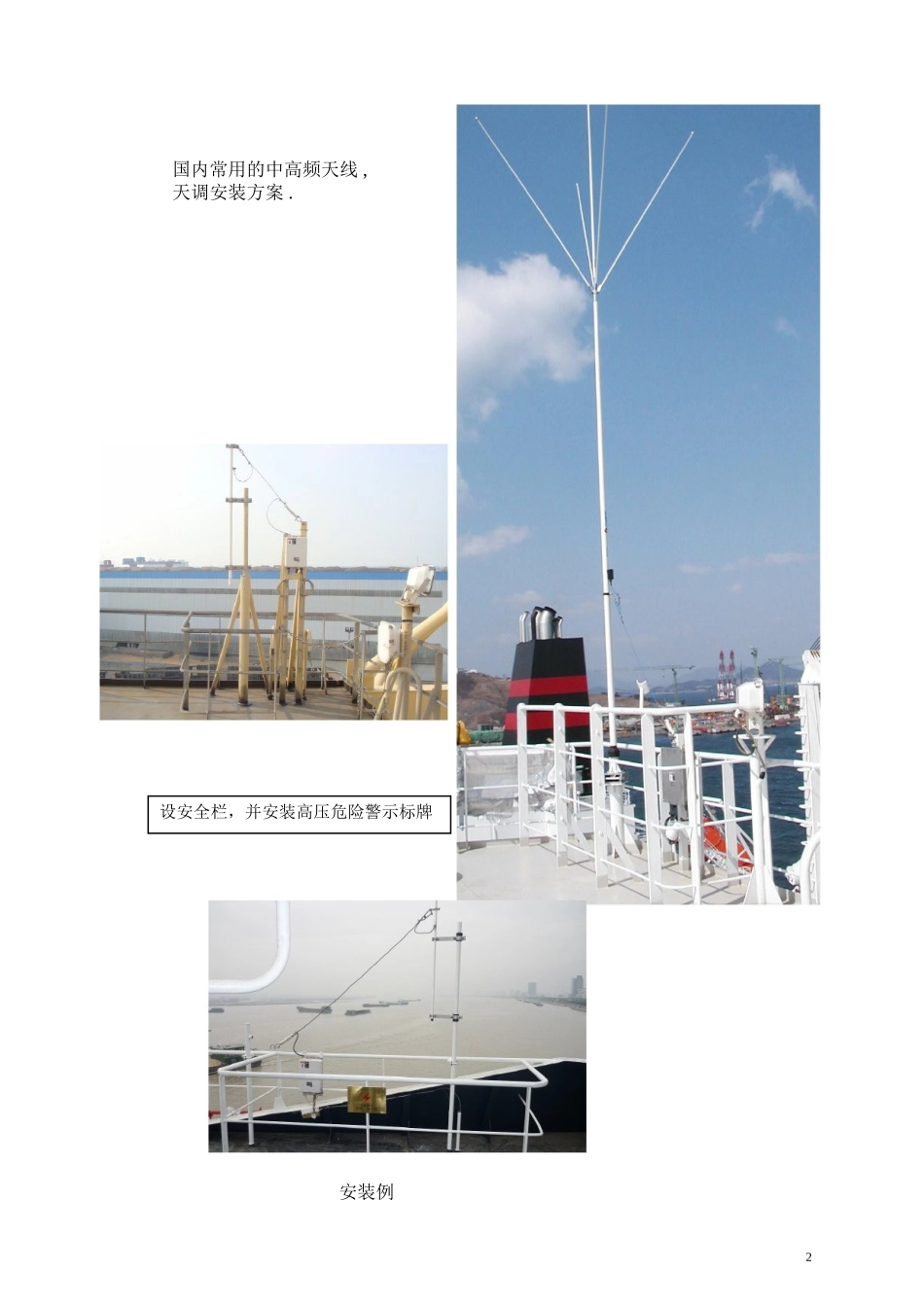

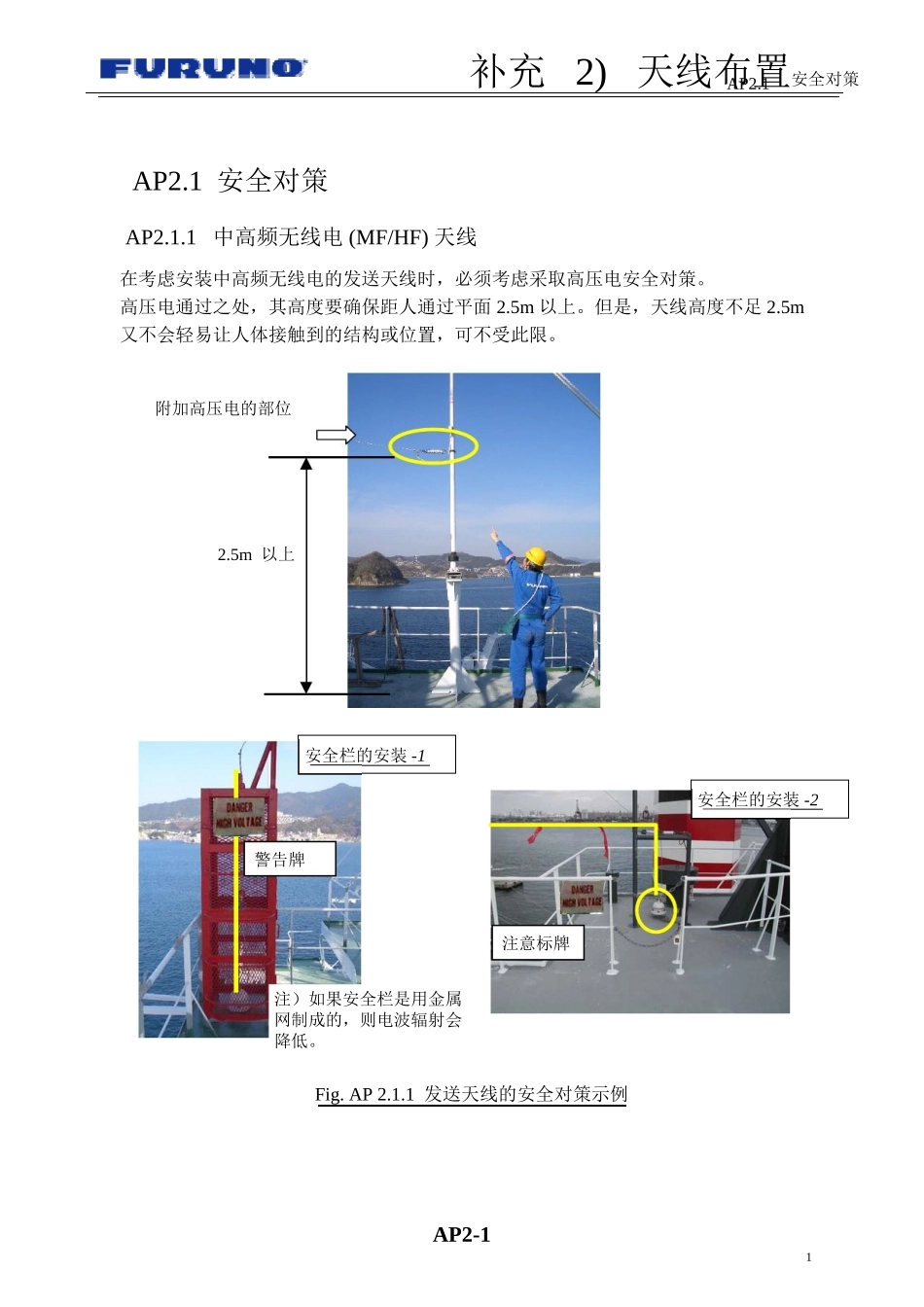

古野通导设备设计考虑---船厂研讨会用古野(上海)贸易有限公司日期：2009/01AP2.1补充2)天线布置安全对策AP2.1安全对策AP2.1.1中高频无线电(MF/HF)天线在考虑安装中高频无线电的发送天线时，必须考虑采取高压电安全对策。高压电通过之处，其高度要确保距人通过平面2.5m以上。但是，天线高度不足2.5m又不会轻易让人体接触到的结构或位置，可不受此限。附加高压电的部位2.5m以上安全栏的安装-1安全栏的安装-2警告牌注意标牌注）如果安全栏是用金属网制成的，则电波辐射会降低。Fig.AP2.1.1发送天线的安全对策示例AP2-11国内常用的中高频天线,天调安装方案.设安全栏，并安装高压危险警示标牌安装例2AP2.1安全对策AP2.1.2国际海事卫星Ｂ站、Ｆ站高辐射等级的注意事项非维护人员远离天线4m以上。在天线的周围设置安全栏，不要靠近指定范围内。在距天线4m左右的位置张贴有辐射危险的告示，提醒注意不要靠近天线。例如：1.支柱下部显著位置（如在天线罩上张贴告示，由于需要靠近才能看到所写的字，就无法防止伤害，所以要十分理解危险标记的目的而选择适当位置张贴）2.安装有天线的甲板入口显著位置国际海事卫星Ｂ站:6m微波辐射国际海事卫星Ｆ站:4m不得靠近4m以内例如：划出危险区也是一种方法。在显示位置张贴提醒注意高辐射无线电波的告示。提醒注意高辐射无线电波的贴纸Fig.AP2.1.2国际海事卫星高辐射等级危险标记AP2-231.2.1Inm-F天线的高度.在比较小的船上,请考虑天线高度高于普通人的身高.如天线低于人的高度,有可能对在附近的人员造成辐射损害.安装图例4补充1）超声波设备的安装AP1.1换能器安装位置(DS-30/50/80和FE-700)AP1.1.1最佳安装位置当安装计程仪以及测深仪的换能器的时候，要注意以下情况。1.安装在气泡最少的地方。2．离开螺旋桨和侧推器，要在噪音较小的地方。在此，避免气泡的影响是最为重要的目的。气泡在船底的流入状态因为船的形状和船速而有异，但一般在船的首部所产生的气泡沿着船底的形状流入船底，伴随着船的前进，扩展到船底的全面，被后方的螺旋桨所吸入。在此,避免气泡影响的最恰当的位置如图Ａ所示。气泡层A（a）侧面气泡层A（b）底面AP1.1.1流达船底的气泡AP1-15AP1.1换能器安装位置1．计程仪换能器的安装位置为避免受气泡的影响，必定在上述Ａ位置安装。2.测深仪换能器的安装位置基本上以上述的Ａ位置最为适合，但由于测深海域或安装位置的限制，有时也安装在Ａ以外。但，要在注意由于气泡的作用，水深表示的准确性受影响，性能不能保证。注：气泡对于换能器的影响，因为频率越低所受的影响较大(50KHz比200KHz，易受气泡影响)，在预计有气泡影响的地方，使用200KHz的换能器。A200KHz换能器200KHz或50KHz换能器AP1.1.2测深仪换能器的安装位置AP1-26AP1.1换能器安装位置3.有侧推器存在时如下图,有侧推器存在时，要在侧推器的间隔约1m的前方安装。换能器安装位置要选在上述范围以内，而且在船的中心线(龙骨)上或者尽可能靠近中心线的位置。这是通常球鼻艏的附近。侧推器计程仪测深仪AP1.1.3实际安装例4.安装位置选在球鼻艏的根部时安装位置选在球鼻艏的根部，在换能器安装位置形状或平板不充分的情况下，如下图所示，追加换能器安装罐。侧推器计程仪测深仪BAP1.1.4安装于球鼻艏的根部AP1-37AP1.1换能器安装位置AP1.1.2测深仪和计程仪换能器的位置关系１．要先选定计程仪换能器的位置并进行安装在安装计程仪和测深仪的换能器时，要先决定计程仪换能器的位置。将计程仪换能器放在测深仪前方约2m间隔的地方，确定相互位置,进行安装。龙骨测深仪换能器计程仪换能器AP1.1.5测深仪和计程仪换能器的安装位置２．计程仪DS-30／DS-50和测深仪FE-700的位置关系推荐安装测深仪DS-30／50换能器换能器的范围船首AP1.1.6DS-30／DS-50和FE-700换能器的安装位置对于计程仪DS-30/50换能器，在Ａ、Ｂ、Ｃ的方向不要安装测深仪换能器。３．计程仪DS-80和测深仪FE-700的位置关系推荐安装测深仪换能器的范围DS-80换能器船首AP1.1.7DS-80和FE-700换能器的位置关系AP1-48AP1.1换能器安装位置AP1.1.3龙骨突出式船的换能器安装在龙骨突出式船上安装换能器时，和上述一样要注意避免气泡...
