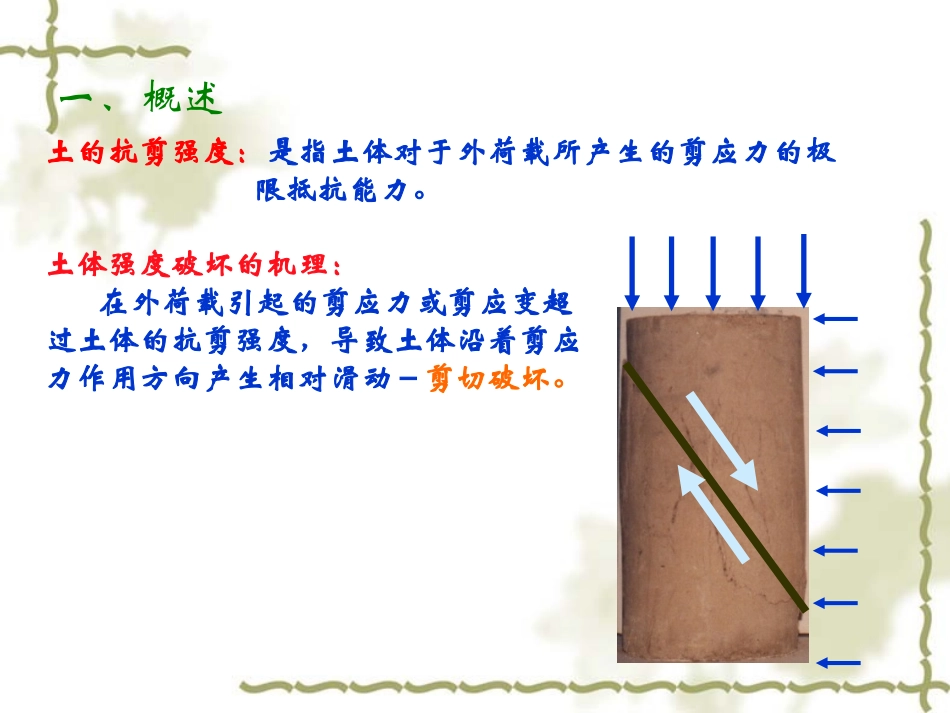

第五章土的抗剪强度一、概述土的抗剪强度：是指土体对于外荷载所产生的剪应力的极限抵抗能力。土体强度破坏的机理：在外荷载引起的剪应力或剪应变超过土体的抗剪强度，导致土体沿着剪应力作用方向产生相对滑动－剪切破坏。边坡滑裂面工程背景p挡土墙滑裂面地基p滑裂面工程中土的破坏形式主要表现为滑动破坏面—剪切破坏二、土的抗剪强度与极限平衡条件1.库仑定律tanfcftan抗剪强度指标：c:土的粘聚力:土的内摩擦角NT=NtanφuT总应力法：'tan)(''tan''fucctanfc抗剪强度的两种表达方法:抗剪强度的第二种表达式式中c′、′分别为有效粘聚力和有效内摩擦角，统称为有效应力抗剪强度指标.有效应力法：法向应力采用总应力表示的抗剪强度.当法向应力采用有效应力′表示时，则称为抗剪强度的。三、土的剪切试验方法1.直接剪切试验试验仪器：直剪仪（应力控制式，应变控制式）PT上盒下盒透水石土样TP试样内的变形分布剪切前施加在试样顶面上的竖向压力为剪破面上的法向应力，剪应力为剪切力T除以试样面积A在法向应力作用下，剪应力与剪切位移关系曲线，根据曲线得到该作用下，土的抗剪强度APATf6mmab剪切位移△l(0.01mm)剪应力（kPa)12直剪试验原理直剪试验原理直剪试验方法分类通过控制剪切速率来近似模拟排水条件1.快剪施加正应力后立即剪切3-5分钟内剪切破坏2.固结快剪施加正应力-充分固结在3-5分钟内剪切破坏3.固结慢剪施加正应力-充分固结慢慢施加剪应力-小于0.02mm/分，以保证无超静孔压cq、qccq、cqcs、s2.三轴压缩试验仪器设备：压力室，加压系统，量测系统等组成。试样压力室压力水排水管阀门轴向加压杆有机玻璃罩橡皮膜透水石顶帽333333△△1.施加周围压力2.施加竖向压力试验加载的基本步骤:三轴试验的强度包线分别作围压为100kPa、200kPa，得到破坏时相应的（1-)f绘制两个破坏状态的应力摩尔圆，画出它们的公切线，即强度包线11-31=15%强度包线(1-)fc(1-)f＝100kPa＝200kPa三轴试验方法三轴试验方法固结排水试验（CD试验）1打开排水阀门，施加围压后充分固结，超静孔隙水压力完全消散；2打开排水阀门，慢慢施加轴向应力差以便充分排水，避免产生超静孔压固结不排水试验（CU试验）1打开排水阀门，施加围压后充分固结，超静孔隙水压力完全消散；2关闭排水阀门，很快剪切破坏，在施加轴向应力差过程中不排水不固结不排水试验（UU试验）1关闭排水阀门，围压下不固结；2关闭排水阀门，很快剪切破坏，在施加轴向应力差过程中不排水cd、dccu、cucu、u有效应力圆总应力圆u=0BCcuuAA3A1A饱和粘性土在三组3下的不排水剪试验得到A、B、C三个不同3作用下破坏时的总应力圆试验表明：三个试样的周围压力3不同，但破坏时的主应力差相等，三个极限应力圆的直径相等，因而强度包线是一条水平线三个试样只能得到一个有效应力圆（1）不固结不排水剪（UU）不同试验方法的剪切试验结果（1）不固结不排水剪的剪切试验结果将总应力圆在水平轴上左移uf得到相应的有效应力圆，按有效应力圆强度包线可确定c、ccuccu饱和粘性土在三组3下进行固结不排水剪试验得到A、B、C三个不同3作用下破坏时的总应力圆，由总应力圆强度包线确定固结不排水剪总应力强度指标ccu、cuABC（2）固结不排水剪（CU）实验室的UU试验：在有效固结压力c条件下的CU强度值。地基中的正常固结粘土：’z’z取回室内,如c<’z，不再是正常固结土。f“正常固结粘土”UU与CU强度指标的相关性抗剪强度指标有时失去其物理意义，而变成计算参数的含义’z固结压力为0的正常固结粘土（如地表土）:亦即其历史上的最大固结压力是0，则室内UU试验的抗剪强度为0，即处于泥浆状态。c=0是否意味着正常固结粘土无粘聚力?粘聚力随c增加而增加cuσp1cu1σp2cu2σp3cu3正常固结粘土层固结不排水试验强度包线(破坏主应力线)上的每一点对应于一个具有相...
