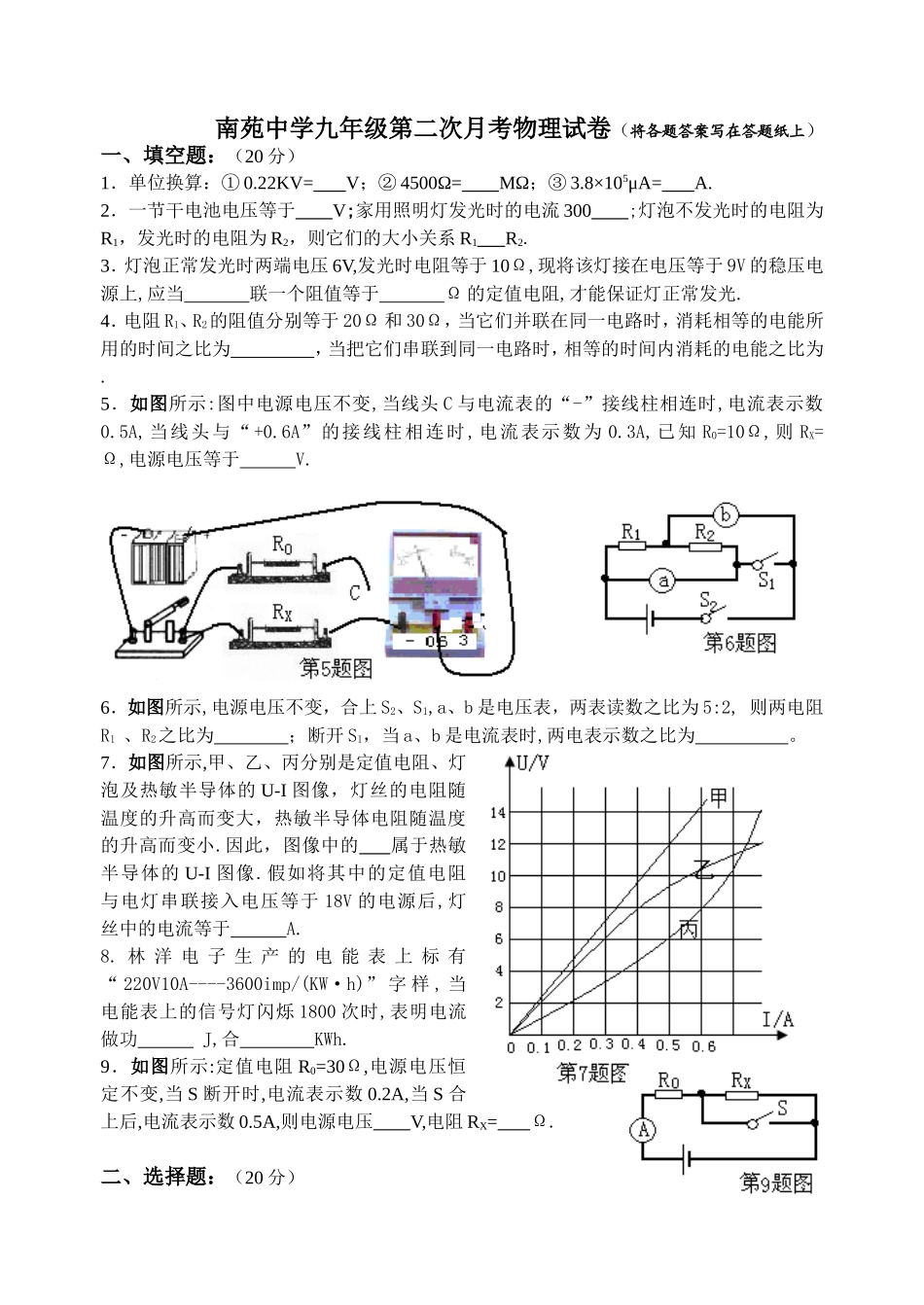

南苑中学九年级第二次月考物理试卷（将各题答案写在答题纸上）一、填空题：（20分）1．单位换算：①0.22KV=V；②4500Ω=MΩ；③3.8×105μA=A.2．一节干电池电压等于V;家用照明灯发光时的电流300;灯泡不发光时的电阻为R1，发光时的电阻为R2，则它们的大小关系R1R2.3．灯泡正常发光时两端电压6V,发光时电阻等于10Ω,现将该灯接在电压等于9V的稳压电源上,应当联一个阻值等于Ω的定值电阻,才能保证灯正常发光.4．电阻R1、R2的阻值分别等于20Ω和30Ω，当它们并联在同一电路时，消耗相等的电能所用的时间之比为，当把它们串联到同一电路时，相等的时间内消耗的电能之比为.5．如图所示:图中电源电压不变,当线头C与电流表的“-”接线柱相连时,电流表示数0.5A,当线头与“+0.6A”的接线柱相连时,电流表示数为0.3A,已知R0=10Ω,则RX=Ω,电源电压等于V.6．如图所示,电源电压不变，合上S2、S1,a、b是电压表，两表读数之比为5:2,则两电阻R1、R2之比为；断开S1，当a、b是电流表时,两电表示数之比为。7．如图所示,甲、乙、丙分别是定值电阻、灯泡及热敏半导体的U-I图像，灯丝的电阻随温度的升高而变大，热敏半导体电阻随温度的升高而变小.因此，图像中的属于热敏半导体的U-I图像.假如将其中的定值电阻与电灯串联接入电压等于18V的电源后,灯丝中的电流等于A.8.林洋电子生产的电能表上标有“220V10A----3600imp/(KW·h)”字样,当电能表上的信号灯闪烁1800次时,表明电流做功J,合KWh.9．如图所示:定值电阻R0=30Ω,电源电压恒定不变,当S断开时,电流表示数0.2A,当S合上后,电流表示数0.5A,则电源电压V,电阻RX=Ω.二、选择题：（20分）11．对于公式I=U/R的理解错误的是()A.对于同一段导体来说,导体中的电流与导体两端的电压成正比B.在电压不变的情况下,导体中的电流与电阻成反比C.导体中的电流是可以变化的,电流大小决定于导体两端的电压与导体的电阻D.导体的电阻恒定不变时,导体两端的电压与电流成正比12．如图所示:电源电压不变,闭合开关S后,电路正常工作,过一会儿,两表示数都变大,电路故障是()A.电阻R断路B.电阻R短路C.灯L断路D.灯L短路13．将示有“20Ω2.0A”的滑动变阻器与标有“10Ω3A”的定值电阻并联到某电路中,则干路中的总电流不能超过()A.5.5AB.3.5AC.5.0AD.4.5A14．电源电压恒定,电路中电阻为R,电流表示数为I,要使电流为5I,则应()A.与R并联一个4R的电阻B.与R串联一个5R的电阻C.与R串联一个R/4的电阻D.与R并联一个R/4的电阻15.如图所示，当开关S合上后，两灯都能发光，则甲、乙两电表分别为()A.都是电流表B.都是电压表C.甲是电流表、乙是电压表D.甲是电压表、乙是电流表16．下列各图中，利用电路特点、稳压电源、已知电阻R0及电表不能测量未知电阻RX的是图()17．如图所示：对于电路的判断说法错误的是（）A．合上开关两灯并联发光B.合上开关后电源被短路C.将cd线连接到ce后两灯并联D.拆除导线gd后两灯串联18．在研究电流与电压、电阻的实验中，电源电压保持不变，滑动变阻器上标有“10Ω2A”字样，当接入20Ω后，合上上开关，移动滑片，测电阻两端电压的电压表为3V，当电路中改接30Ω电阻后,下列判断正确的是()A.如果滑动变阻器滑片P的位置不动，电压表示数可能为2.8VB.如果滑动变阻器滑片P的位置不动，电压表示数可能为4.8VC.滑动变阻器滑片P无论怎样移动,电压表示数都不能到达3V,说明电源电压大于4VD.滑动变阻器滑片P无论怎样移动,电压表示数都不能达到3V19．两定值电阻R1：R2=1：2，将它们并联接到某电压不变的电源，2min消耗的电能9000J，如果将它们串联后接到同一电源，2min内消耗的电能（）A．2000JB.4500JC.2700JD.4050J20．如图21中,电源电压36V不变,L1和L2是两只相同的的灯泡,对电压表的示数判断正确的是()A.S合上,电压表示数为36VB.S断开,电压表示数为36VC.S闭合时,电压表示数为18VD.Ｓ断开时，电压表示数为0三、作图与实验题：（21题14分，22题8分，23题6分，共28分）21．如图是小明设计并准备进行的研究电流与电压、电阻之间关系的电路，所用电源是6节蓄电池，小明已经连接好部分器材，他准备在电压表连入电路后就开始收集数据，小明在实验时存在两处问题：（1）；（2）.（3）在连...
