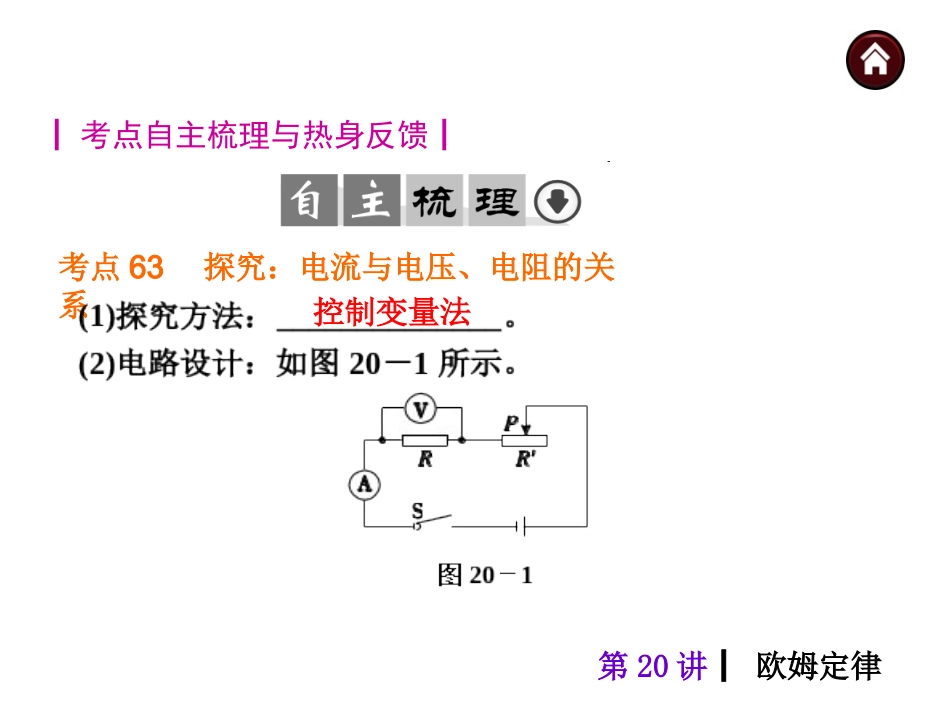

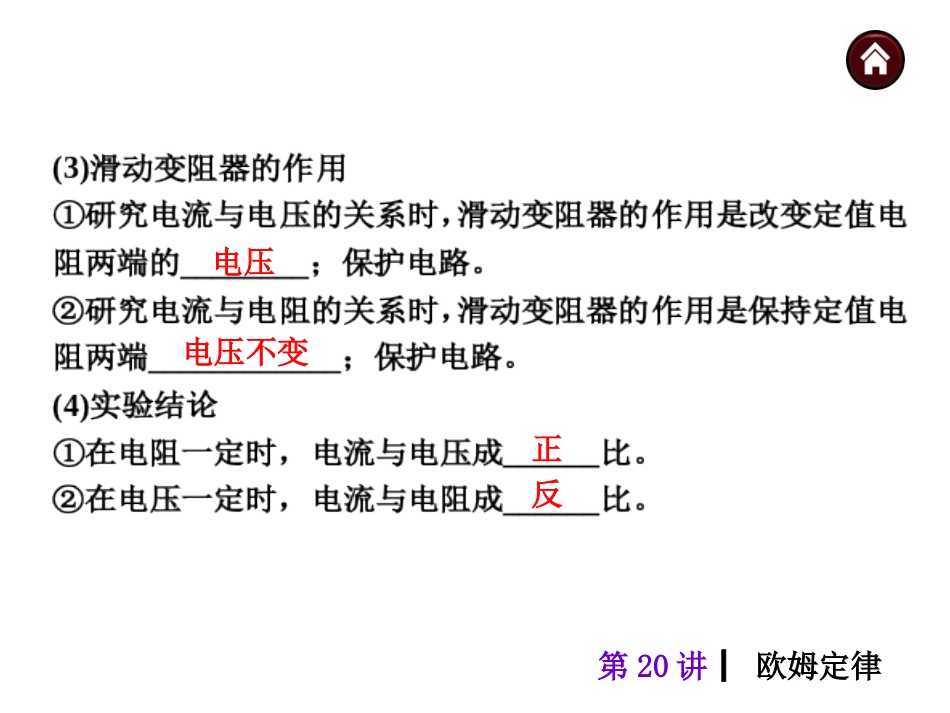

第20讲欧姆定律第20讲┃欧姆定律考点63探究：电流与电压、电阻的关系┃考点自主梳理与热身反馈┃控制变量法第20讲┃欧姆定律电压电压不变正反1．欧姆定律(1)内容：导体中的电流，跟导体两端的电压成________，跟导体的电阻成________。(2)表达式：________，导出公式：________，________。(3)说明：①欧姆定律中的电流、电压、电阻是对于同一个电阻或同一段电路在同一时刻而言的，电流、电压、电阻具有同体性、同时性。②对于变形公式R＝UI的理解：a.导体电阻可以由它来计算；b.同一段电路，电流与电压成正比；c.同一段电路，电阻的大小与电流和电压无关。考点64欧姆定律及其应用第20讲┃欧姆定律反比正比第20讲┃欧姆定律并联电路总电阻的________等于各个支路电阻倒数之______；表达式：____________串联电路总电阻等于各个分电阻之______；表达式：____________规律电阻并联相当于增大导体的____________，故并联后总电阻变______电阻串联相当于增大导体的________，故串联后总电阻变______实质电阻并联电阻串联类型长度大横截面积小和和倒数考点65串联“分压”与并联“分流”第20讲┃欧姆定律串联电路并联电路比例分配U1∶U2＝R1∶R2(串联电路中电压分配与电阻成________“，即串联分压”正比)I1∶I2＝R2∶R1(并联电路中电流分配与电阻成________“，即并联”分流反比)反比正比考点66动态电路物理量变化的分析第20讲┃欧姆定律反比【解析】当开关S闭合，甲、乙两表均为电压表时，R1和R2串联，乙电压表测量总电压，甲电压表测量R1两端的电压，由于R1∶R2＝13∶，根据“串联分压正比”关系可知，甲、乙两电压表示数之比为14∶；当开关S断开，甲、乙两表均为电流表时，R1和R2并联，根据“并联分流反比”关系可知，I1∶I2＝R2∶R1＝31∶，此时甲电流表测量干路电流，乙电流表测量通过R1的电流，甲、乙两电流表示数之比为43∶。第20讲┃欧姆定律【解析】由电路图可知，定值电阻与气敏传感器串联，电流表测量电路中的电流；如果喝了酒的司机对着气敏传感器吹气，则气敏传感器R2的电阻变小，电路总电阻变小；电源电压不变，根据欧姆定律可知电路中的电流变大。第20讲┃欧姆定律第20讲┃欧姆定律二、填空题7．一个电阻，在它两端加10V的电压时，通过它的电流为0.5A，则该电阻的阻值是______Ω；如果电阻两端电压为零，该电阻的阻值是______Ω。8．【2013·宜昌】把5Ω的电阻R1跟15Ω的电阻R2串联起来，接在电压是6V的电源上，通过R1的电流是______A，R2两端的电压是______V。三、实验探究题9．小乔和小丽在研究“导体中电流与导体两端电压的关系”时，除了电源(3V)、开关、导线、电流表、电压表、滑动变阻器外，还有可供选择的器材：A.定值电阻；B.小灯泡。20第20讲┃欧姆定律200.34.5(3)小乔通过实验得出了表一中的数据，请读出图乙中两表的示数，记在表中最后一列的空格处。表一____0.150.10.05电流I/A____1.51.00.5电压U/V2.4第20讲┃欧姆定律0.24(4)小丽通过实验得出了表二中的数据，并且通过分析实验数据得出了“在电阻一定时，导体中的电流随电压的增大而减小”的结论。小乔观察并检查了小丽所连接的电路后，告诉小丽……你认为原因可能是__________________________________________。表二0.10.150.20.25电流I/A2.01.51.00.5电压U/V电压表并联在滑动变阻器两端了(或电压表测的是滑动变阻器两端的电压)第20讲┃欧姆定律第20讲┃欧姆定律(1)连接电路时，开关应________，并将滑动变阻器的滑片滑到________端。(2)闭合开关后，他发现电流表和电压表的指针偏转情况如图乙所示，出现这种情况的原因可能是______________________。(3)通过实验，他记录了电压与电流相对应的有关数据，如下表所示，根据表格中的数据，你能得到的结论是_________________________________________。电流I/A电压U/V0.30.20.1321R＝10Ω(4)利用图甲的电路图还可以完成的实验有______________________________________。断开b电流表量程选择太大在电阻一定时，电流与电压成正比测量电阻R的阻值(合理即可)
