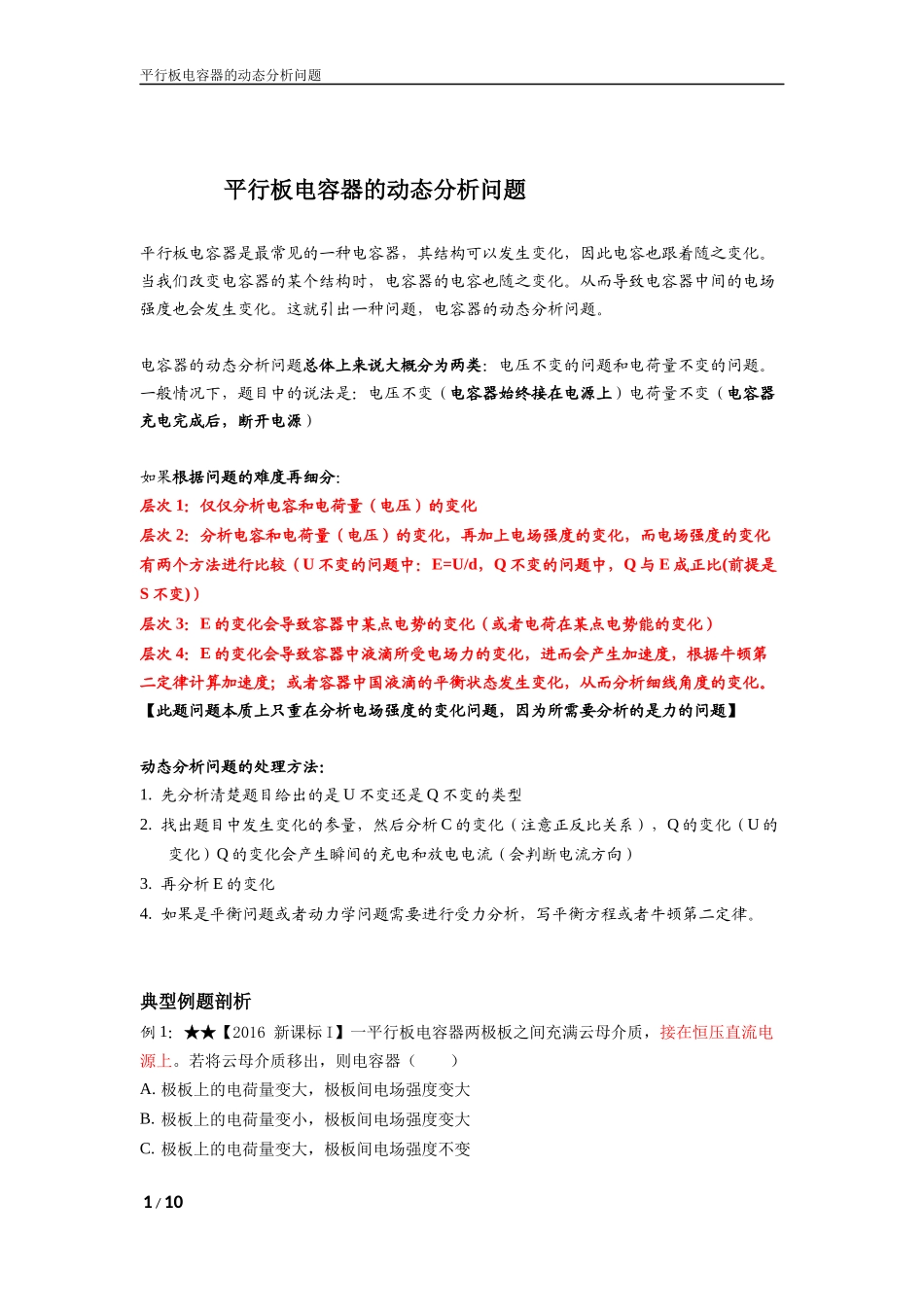

平行板电容器的动态分析问题平行板电容器的动态分析问题平行板电容器是最常见的一种电容器，其结构可以发生变化，因此电容也跟着随之变化。当我们改变电容器的某个结构时，电容器的电容也随之变化。从而导致电容器中间的电场强度也会发生变化。这就引出一种问题，电容器的动态分析问题。电容器的动态分析问题总体上来说大概分为两类：电压不变的问题和电荷量不变的问题。一般情况下，题目中的说法是：电压不变（电容器始终接在电源上）电荷量不变（电容器充电完成后，断开电源）如果根据问题的难度再细分：层次1：仅仅分析电容和电荷量（电压）的变化层次2：分析电容和电荷量（电压）的变化，再加上电场强度的变化，而电场强度的变化有两个方法进行比较（U不变的问题中：E=U/d，Q不变的问题中，Q与E成正比(前提是S不变)）层次3：E的变化会导致容器中某点电势的变化（或者电荷在某点电势能的变化）层次4：E的变化会导致容器中液滴所受电场力的变化，进而会产生加速度，根据牛顿第二定律计算加速度；或者容器中国液滴的平衡状态发生变化，从而分析细线角度的变化。【此题问题本质上只重在分析电场强度的变化问题，因为所需要分析的是力的问题】动态分析问题的处理方法：1.先分析清楚题目给出的是U不变还是Q不变的类型2.找出题目中发生变化的参量，然后分析C的变化（注意正反比关系），Q的变化（U的变化）Q的变化会产生瞬间的充电和放电电流（会判断电流方向）3.再分析E的变化4.如果是平衡问题或者动力学问题需要进行受力分析，写平衡方程或者牛顿第二定律。典型例题剖析例1：★★【2016新课标I】一平行板电容器两极板之间充满云母介质，接在恒压直流电源上。若将云母介质移出，则电容器（）A.极板上的电荷量变大，极板间电场强度变大B.极板上的电荷量变小，极板间电场强度变大C.极板上的电荷量变大，极板间电场强度不变1/10平行板电容器的动态分析问题D.极板上的电荷量变小，极板间电场强度不变答案：D解析：由可知，当云母介质抽出时，变小，电容器的电容变小；因为电容器接在恒压直流电源上，故不变，根据可知，当减小时，减小。再由，由于与都不变，故电场强度不变，答案为D例2：★★【2011天津】板间距为d的平行板电容器所带电荷量为Q时，两极板间电势差为U1，板间场强为E1.现将电容器所带电荷量变为2Q，板间距变为d，其他条件不变，这时两极板间电势差为U2，板间场强为E2，下列说法正确的是()A．U2＝U1，E2＝E1B．U2＝2U1，E2＝4E1C．U2＝U1，E2＝2E1D．U2＝2U1，E2＝2E1答案：C解析由公式C＝、C＝和E＝得U＝，E＝，当Q变为2Q、d变为时，电压U不变，电场强度E变为原来的2倍．C正确．例3：★★两个较大的平行金属板A、B相距为d，分别接在电压为U的电源正、负极上，这时质量为m、带电荷量为－q的油滴恰好静止在两板之间，如图所示．在其他条件不变的情况下，如果将两板非常缓慢地水平错开一些，那么在错开的过程中()A．油滴将向上加速运动，电流计中的电流从b流向aB．油滴将向下加速运动，电流计中的电流从a流向bC．油滴静止不动，电流计中的电流从b流向aD．油滴静止不动，电流计中的电流从a流向b答案D解析电容器与电源相连，两极板间电压不变．将两极板非常缓慢地水平错开一些，两极板正对面积减小，而间距不变，由E＝可知，电场强度不变，油滴受到的电场力不变，仍与重力平衡，因此油滴静止不动．由C＝可知，电容减小，Q＝CU，电荷量减小，电容器放电，因此可判断电流计中的电流从a流向b，故D正确．例4：★★★【2016天津】如图所示，平行板电容器带有等量异种电荷，与静电计相连，静电计金属外壳和电容器下极板都接地，在两极板间有一个固定在P点的点电荷，以E表示两板间的电场强度，表示点电荷在P点的电势能，表示静电计指针的偏角。若保持下极板不动，将上极板向下移动一小段距离至图中虚线位置，则（）2/10平行板电容器的动态分析问题A、增大，E增大B、增大，不变C、减小，增大D、减小，E不变答案：D解析：上板下移，由可知，C变大，Q一定，则Q=CQ，U减小，则θ减小；根据，Q=CU,,,可知Q一定时，E不变；根据U1=Ed1可知P点离下板的距离不变，E不变，则P点与下板的电势差不变...
