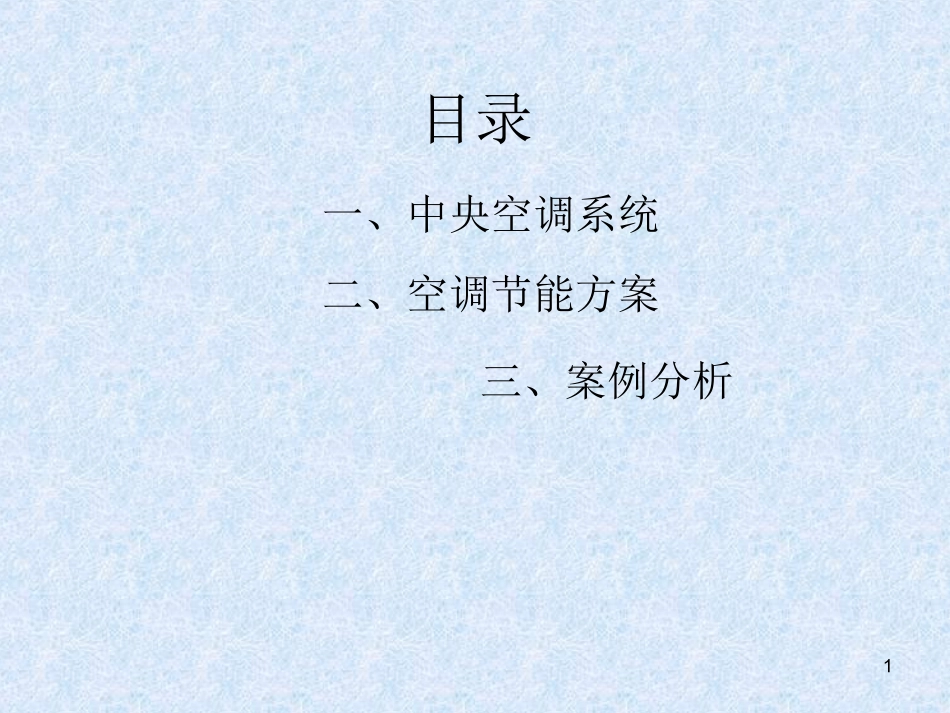

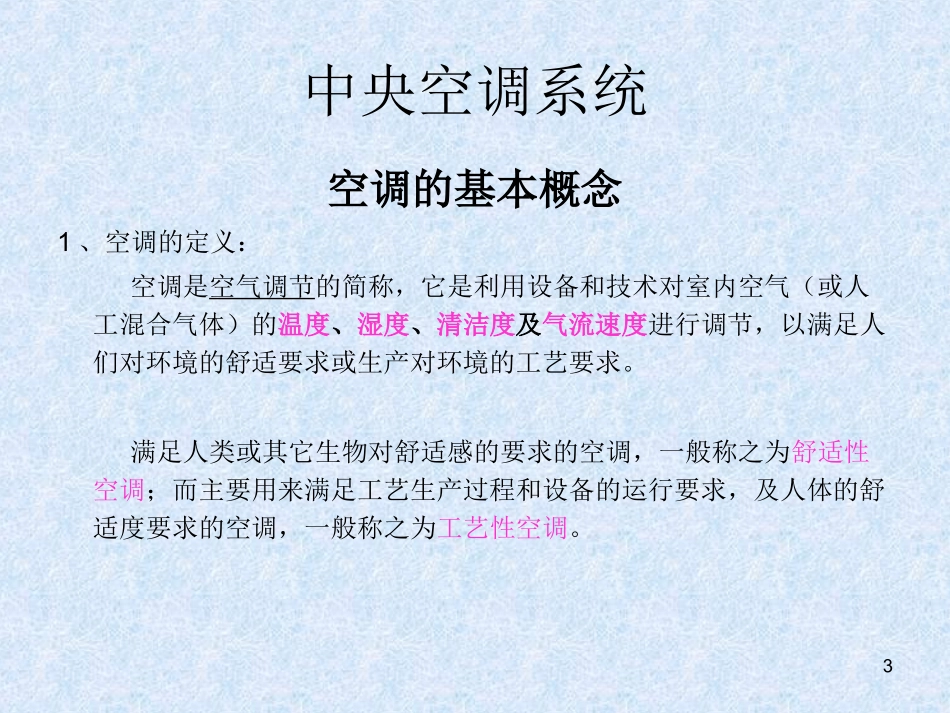

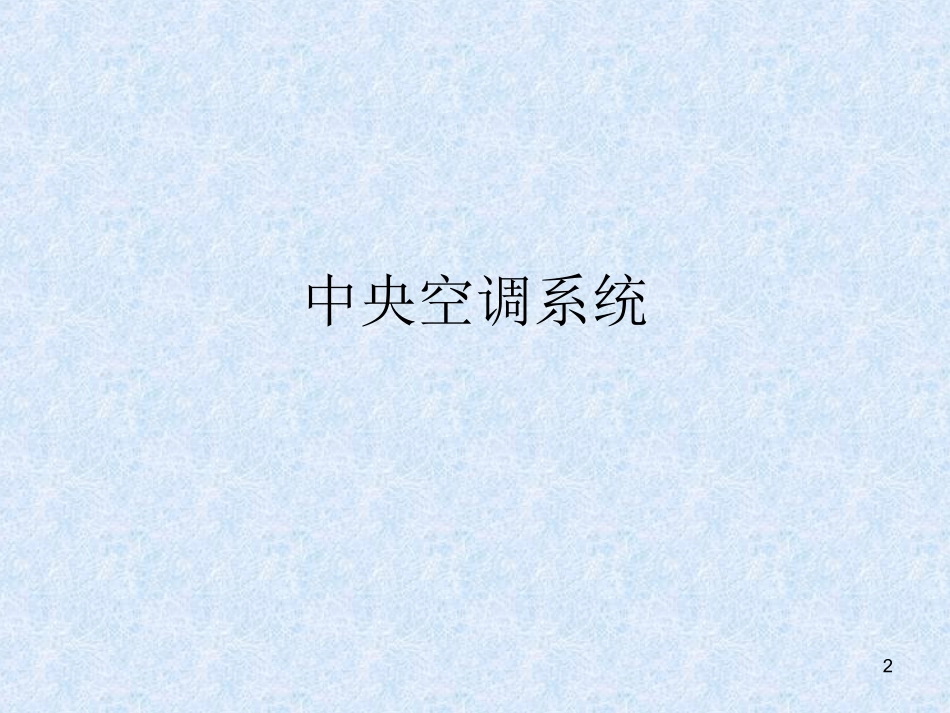

目录一、中央空调系统1二、空调节能方案三、案例分析2中央空调系统3中央空调系统空调的基本概念1、空调的定义：空调是空气调节的简称，它是利用设备和技术对室内空气（或人工混合气体）的温度、湿度、清洁度及气流速度进行调节，以满足人们对环境的舒适要求或生产对环境的工艺要求。满足人类或其它生物对舒适感的要求的空调，一般称之为舒适性空调；而主要用来满足工艺生产过程和设备的运行要求，及人体的舒适度要求的空调，一般称之为工艺性空调。4中央空调系统空调的基本概念2、空调的制冷量与制热量制冷量：单位时间内，空调器在名义制冷工况下从空间区域或房间内排除的热量。制热量：单位时间内，空调器在名义制热工况下向空间区域或房间内释放的热量。5中央空调系统•中央空调系统由冷热源系统和空气调节系统组成。有主机和末段系统。主要组成设备有空调主机(冷热源)风柜、风机盘管等等.制冷系统为空气调节系统提供所需冷量，用以抵消室内环境的冷负荷；制热系统为空气调节系统提供用以抵消室内环境热负荷的热量。制冷系统是中央空调系统至关重要的部分，其采用种类、运行方式、结构形式等直接影响了中央空调系统在运行中的经济性、高效性、合理性。6中央空调系统的分类根据制冷方法分类△蒸气压缩式制冷△吸收式制冷离心式活塞式（往复式）螺杆式燃气型蒸汽型热水型燃油型根据冷凝器的冷却方式分类水冷式风冷热泵式风冷式目前市场较多应用的系统7•冷水机组-末端系统•多联机系统•溴化锂系统安捷改造重点：冷水机组-末端系统8冷水机组-末端系统电制冷水冷式冷水机组电制冷水冷式冷水机组属于蒸汽压缩式制冷范畴，一般主要由压缩机、蒸发器、冷凝器、膨胀阀、自动控制和保护装置组成。顾名思义水冷式冷水机组的冷凝器利用水冷却，一般利用循环冷却水，随着科技的发展和节能的需要，也有采用地表水、地下水冷却的。在实际工程中我们根据压缩机类型一般分为离心式冷水机组、螺杆式冷水机组、活塞式冷水机组和涡旋式冷水机组。离心式冷水机组单机容量大，制冷性能系数COP值高，但在部分负荷下运行时容易发生“喘振”现象。螺杆式冷水机组由于在压缩机构造上的特点，在部分负荷下仍能稳定、高效地运行，常被用于负荷波动大、需要调节的场合。活塞式冷水机组和涡旋式冷水机组均为小容量制冷机，其中活塞式冷水机组由于振动大、运行维护复杂，目前运用较少，而涡旋式冷水机组运行噪声小，调节方便，在小型工程中运用较多。9冷水机组-末端系统1、水冷机组主要设备：•制冷主机•冷却塔•冷冻水泵•冷却水泵•补给水泵•电子水处理仪或全自动软化水处理装置•水过滤器•膨胀水箱•末端设备冷却塔空调末端冷却水冷冻水冷媒冷凝器蒸发器主机1011冷水机组-末端系统2、风冷机组主要设备：•制冷主机•冷冻水泵•补给水泵•电子水处理仪或全自动软化水处理装置•水过滤器•膨胀水箱•末端设备空调末端冷冻水冷媒冷凝器蒸发器室外空气主机1213中央空调制冷机组和大型空调设备序号形式动力性质主要生产厂家备注1吸收式制冷机燃油和燃气江苏双良、远大、三洋、开利、烟台荏原和LG同和吸收式制冷机是唯一具有自主知识产权的集中空调产品。中国已经成为除日本外的第二大吸收式制冷机的生产国。2离心机电力约克、开利、特灵和麦克维尔特点是采用水冷和通常大于800kw的大型机组3螺杆机电力日立、大金、约克、特灵、开利、顿汉布什、麦克维尔和吉荣；大连冰山、浙江王牌、上海富田、重庆嘉陵、武汉冷冷机厂具有高性能和低噪音多数是水冷型。但风冷型，特别是风冷热泵机组逐步增长4活塞机电力开利、约克、麦克维尔和其他国内品牌如大连冰山、南京五洲、吉荣和烟台冰轮多数机组的制冷量低于350kw5涡旋式电力只有特灵能提供单台大型的涡旋机组Copeland和Danfoss是中国最大的涡旋压缩机供应商。大多数涡旋压缩机用于单元式空调机14中央空调制冷原理图3715中央空调制冷系统主要通过冷冻水循环，制冷剂循环，冷却水循环三个循环把室内的热量传到室外。压缩机出来的冷媒高温高压的气体，流经冷凝器，降温降压，冷凝器通过冷却水系统将热量带到冷却塔排出，冷媒继续流经节流装置，成为低温低压液体，流经蒸...
