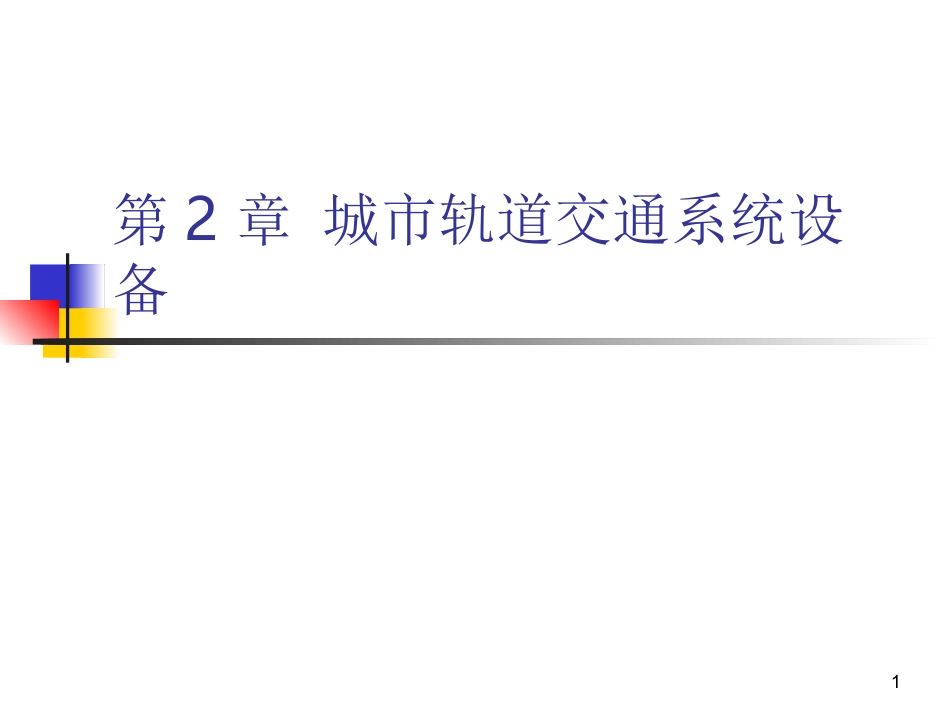

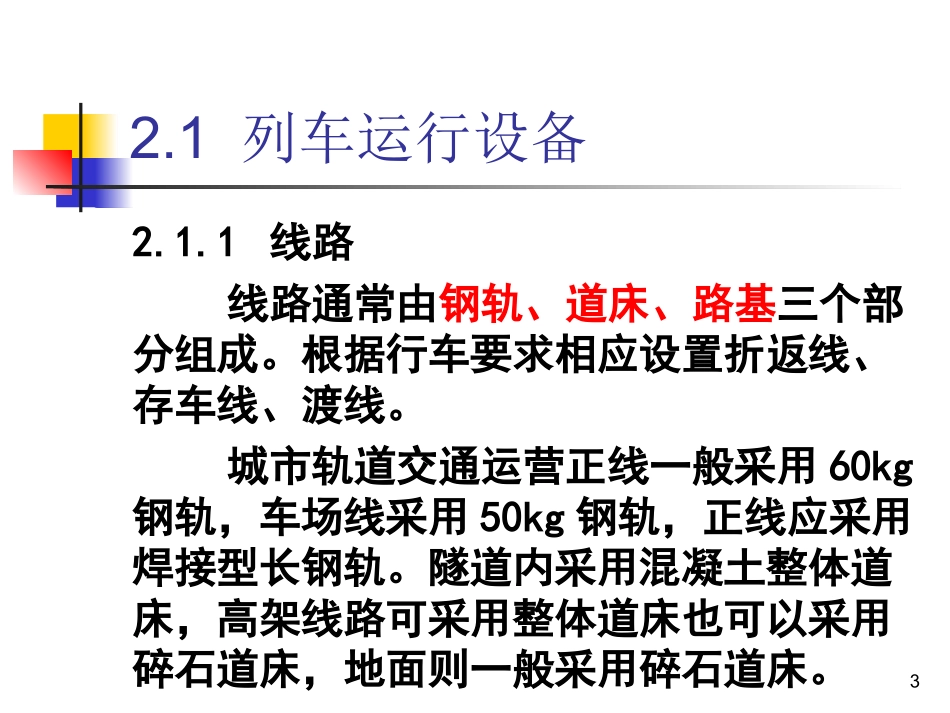

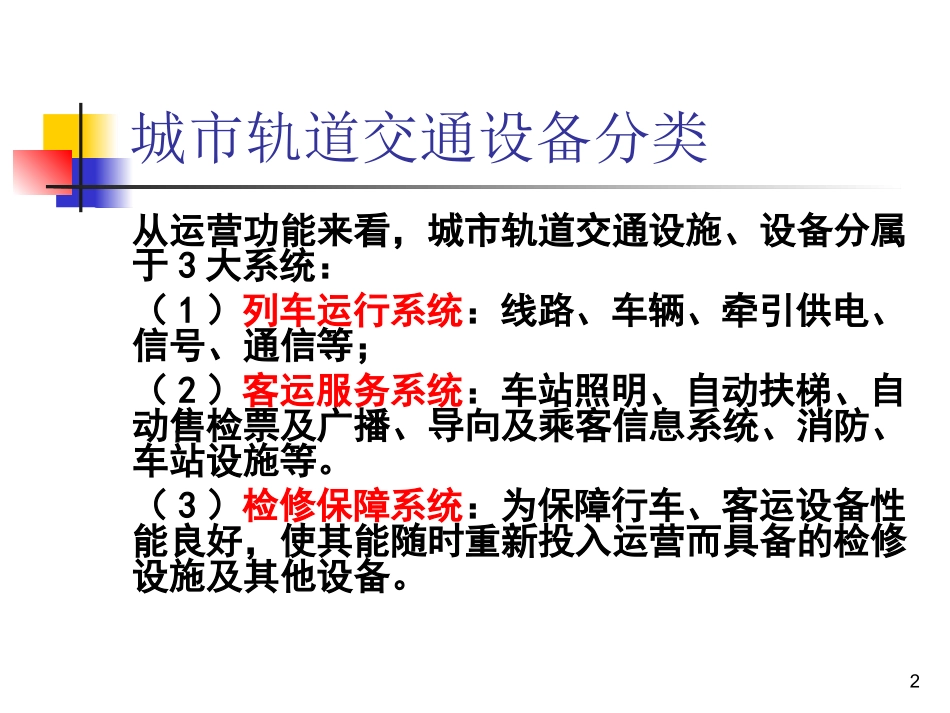

第2章城市轨道交通系统设备1城市轨道交通设备分类从运营功能来看，城市轨道交通设施、设备分属于3大系统：（1）列车运行系统：线路、车辆、牵引供电、信号、通信等；（2）客运服务系统：车站照明、自动扶梯、自动售检票及广播、导向及乘客信息系统、消防、车站设施等。（3）检修保障系统：为保障行车、客运设备性能良好，使其能随时重新投入运营而具备的检修设施及其他设备。22.1列车运行设备2.1.1线路线路通常由钢轨、道床、路基三个部分组成。根据行车要求相应设置折返线、存车线、渡线。城市轨道交通运营正线一般采用60kg钢轨，车场线采用50kg钢轨，正线应采用焊接型长钢轨。隧道内采用混凝土整体道床，高架线路可采用整体道床也可以采用碎石道床，地面则一般采用碎石道床。341.正线正线是指供载客列车运行的线路，包括区间正线、车站正线。城市轨道交通的正线一般为全封闭线路，按双线设计，采用右侧行车制。正线与其他交通线路相交时，一般采用立体交叉。2.辅助线辅助线是为列车提供折返、停放、检查、转线及出入段作业的线路。它包括折返线、停车线、渡线、车辆段出入线、联络线等。5（1）折返线折返线是指在线路两端终点站或中间站设置的专供列车改变运行方向的线路。6（2）渡线渡线也可以满足列车改变行进方向或列车进路的需要。在列车运行速度较高，运行间隔时间较短，运量较大的线路不宜采用渡线折返方式作为正常运行交路。7（3）停车线停车线一般设置在终点站或区间车站，专门用于列车停放使用，并可进行少量检修作业。（4）车辆段出入线车辆段出入线是从车辆段到运营正线之间的连接线。车辆段出入线可以设计为单线或双线，平交或立体交叉线路。8（5）联络线在城市轨道交通网络中，要使同种制式的线路可以实现列车过轨运行，一般通过线与线之间的联络线来实现。有条件的地方应设置地面联络线与国家铁路专用线相连。92.1.2道岔道岔是线路上供列车安全转线的设备，它用来使车辆从一股道转向或越过另一股道。道岔可分为：普通单开道岔、交叉渡线道岔、单渡线道岔、复式交分道岔，单式对称道岔和三开道岔。1011单开道岔在城市轨道交通线路中运用最为广泛，普通单开道岔包括尖轨、基本轨、辙叉、护轮轨、翼轨、联结零件及转换设备连接部分。12车轮在通过辙叉时，从两根翼轨的最窄处到辙叉心的最尖端之间有一段空隙，这就是道岔的有害空间。设置护轨的目的是要强制引导车轮的运行方向。132.1.3车辆1.城市轨道车辆的主要组成部分（1）车体车体主要是容纳乘客及司机的场所，又是安装与连接其他设备和部件的基础。车体部分由车顶、侧墙、端墙、低架、车门、车窗、贯通道等组成。（2）转向架转向架是指能相对车体回转的一种装置,它承载了车体的全部重量,保证列车能顺利地通过弯道.一般由构架、弹簧悬挂装置、轮对、轴箱和制动装置等组成。14转向架作用转向架作为车辆的行走装置，安装在车体和轨道之间，引导车辆沿轨道运行并顺利通过曲线.转向架作用如下：1、车体坐落在转向架上，通过轴箱装置将车轮沿钢轨方向的滚动转化为车辆沿线路方向的平动2、支撑车体，承受并传递车体与轮对间载荷，并使轴重平均分配3、传递牵引力与制动力4、缓和线路不平顺对车辆的冲击，保证良好运行平稳性和安全性5、保证车辆有良好的直线稳定性和曲线通过能力1516（3）车钩缓冲装置车钩缓冲装置由车钩和缓冲器组成。它的作用是连接车辆组成列车，传递牵引力和缓解列车由于速度变化而引起的纵向冲击、列车冲动。17（4）制动系统制动系统保证列车在运行时按需要减速或停车。（5）受流装置从接触网或导电轨将电源引入列车的装置称作受流装置或受流器。（6）车辆电气系统车辆电气系统包括车辆上的各种电气设备和控制电路。分为主电路系统、辅助电路系统和电子控制电路系统三部分。18（7）车辆设备包括服务于乘客的车体固定附属装置和服务于车辆运行的设备装置。有照明、通风、空调、消防器材、座椅、拉手、蓄电池箱、斩波器、逆变器、制动电阻箱、空压机组、储风缸、制动控制单元等，在车顶装有空调单元、受电弓等。2.车辆与其他系统的接口包括土建、线路、供电、接触网、通信、信号、屏蔽门、车辆段设备等...
