照明电路安装VIP免费

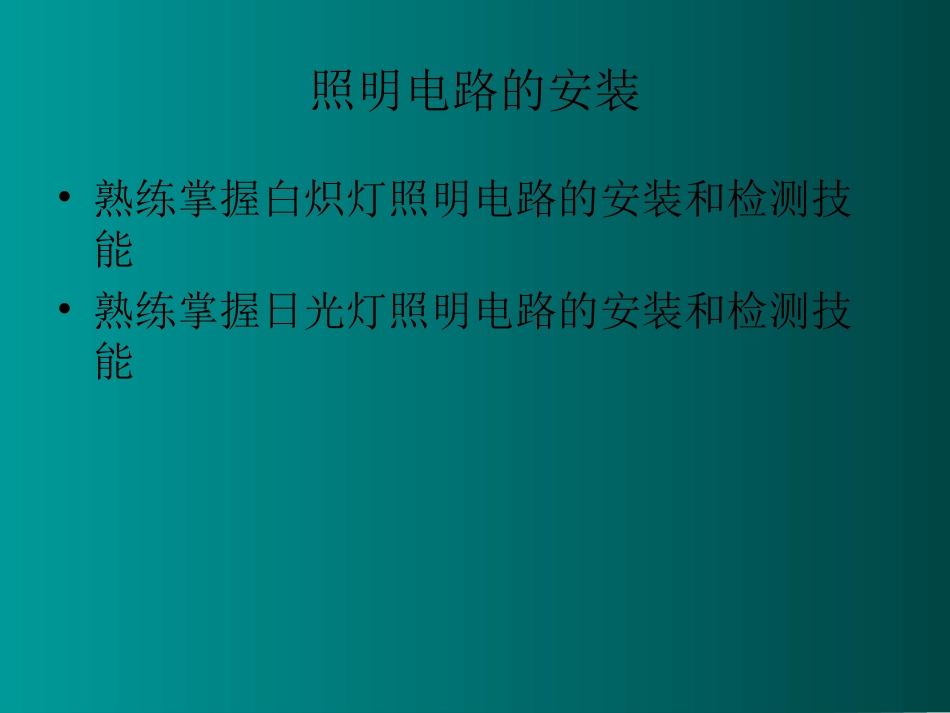

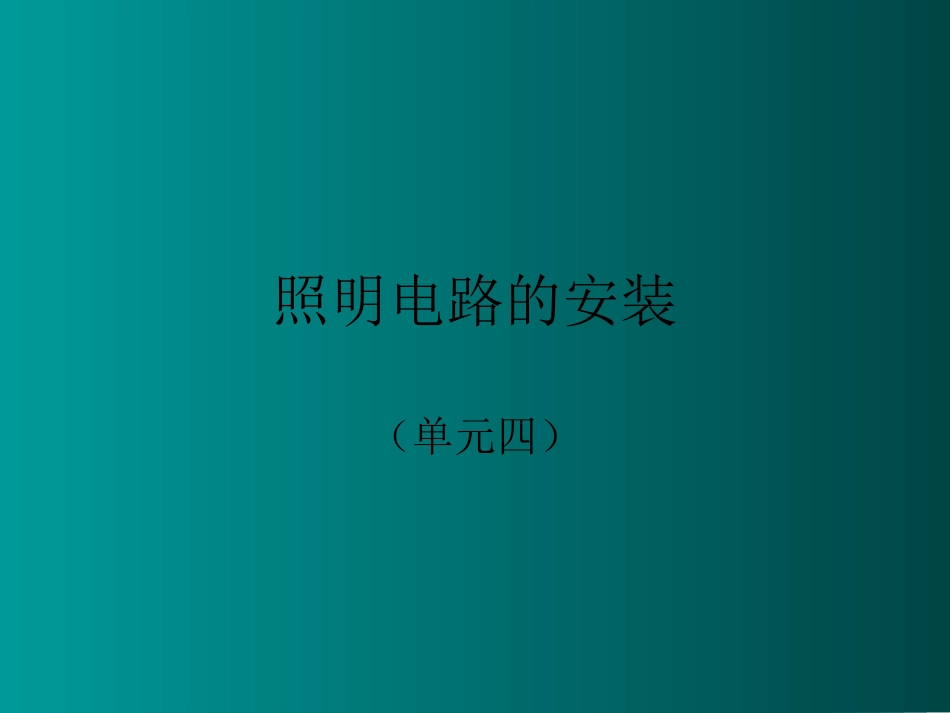

照明电路的安装（单元四）照明电路的安装•熟练掌握白炽灯照明电路的安装和检测技能•熟练掌握日光灯照明电路的安装和检测技能常用照明灯具的特点及其使用场所白炽灯泡：•由灯、灯丝和玻璃壳等组成•6~36V的安全照明灯泡，做局部照明用•220~330V的普通白炽灯泡，做一般照明用常用照明灯具的特点及其使用场所荧光灯（日光灯）：•由灯管、镇流器、启辉器等组成•发光效率较高，约为白炽灯的四倍•具有光色好、寿命长、发光柔和等优点常用照明灯具的特点及其使用场所高压汞灯：•使用寿命是白炽灯的2.5~5倍，发光效率是白炽灯的3倍•耐震、耐热性能好，线路简单，安装方便•缺点是造价高，启辉时间长，对电压波动适应能力差常用照明灯具的特点及其使用场所高压钠灯：•是利用高压钠蒸气放电，其辐射光的波长集中在人眼感受较灵敏的范围内•紫外线辐射少，光效高、寿命长、透雾性好•必须配用镇流器，否则会使灯泡立即损坏常用照明灯具的特点及其使用场所碘钨灯：•构造简单，使用可靠，光色好，体积小•发光效率比白炽灯高30%左右，功率大，安装维修方便•灯管温度高达500~700℃，安装必须水平，倾角不得大于4°•造价较高室内照明开关按装置方式分：明装式暗装式悬吊式附装式按操作方法分：跷板式倒扳式拉线式按钮式推移式旋转式触摸式按接通方式分：单联（单投、单极）双联（双投、三线）双控（间歇双投）双路（同时接通两路）白炽灯照明线路•单联开关控制白炽灯白炽灯照明线路•双联开关控制白炽灯白炽灯照明线路的安装螺口平灯座的安装白炽灯照明线路的安装吊灯座的安装白炽灯照明线路的安装双联开关的安装白炽灯照明电路常见故障分析故障现象产生故障的可能原因处理方法灯泡不发光1．灯丝断裂2．灯座或开关接点接触不良3．熔丝烧断4。电路开路5，停电1．更换灯泡2．把接触不良的触点修复，无法修复时，应更换完好的3．修复熔丝4。修复线路5，开启其他用电器给以验明或观察邻近不是同一个进户点用户的情况给以验明白炽灯照明电路常见故障分析故障现象产生故障的可能原因处理方法灯泡发光强烈灯丝局部短路（俗称搭丝）更换灯泡灯光忽亮忽暗或时亮时熄1，灯座或开关触点（或接线）松动，或因表面存在氧化层（铝质导线、触点易出现）2．电源电压波动（通常由附近有大容量负载经常起动）3.熔丝接触不良｜4．导线连接不妥，连接处松散1．修复松动的触头或接线，去除氧化层后重新接线，或去除触点的氧化层2．更换配电变压器，增加容量3，重新安装，或加固压接螺钉4．重新连接导线故障现象产生故障的可能原因处理方法不断烧断熔丝1．灯座或吊线盒连接处两线头互碰2．负载过大3。熔丝太小4．线路短路5．胶木灯座两触点间胶木严重烧毁（碳化）1。重新接妥线头2．减轻负载或扩大线路的导线容壁3，正确选配熔丝规格4．修复线路5，更换灯座灯光暗红1．灯座、开关或导线对地严重漏电2．灯座、开关接触不良，或导线连接处接触电阻增加3，线路导线太长太细、电压降太大1．更换完好的灯座、开关或导线Ⅲ2。修复接触不良的触点，重新连接接头3．缩短线路长度，或更换较大截面的导线荧光灯照明线路•荧光灯的工作原理当荧光灯接通电源后，电源电压经过镇流器、灯丝，加在起辉器的Π型动触片和静触片之间，引起辉光放电，放电时产生的热量使双金属Π型动触片膨帐并向外伸张，与静触片接触，按通电路，使灯丝预热并发射电子。与此同时，由于Π型动触片与静触片相接触，使两片间的电压为零，而停止辉光放电，使Π型动触片冷却并复原脱离静触片，在动触片断开瞬间，在镇流器两端会产生一个比电源电压高得多的感应电动势，这个感应电动势加在灯管两端，使灯管内惰性气体被电离而引起弧光放电，随着灯管内温度升高，液态汞就汽化游离，引起汞蒸汽弧光放电而发出肉眼看不见的紫外线，紫外线激发灯管内壁的荧光粉后，发出近似日光的灯光。荧光灯的接线Ø采用一般镇流器荧光灯的接线Ø采用两只线圈的镇流器荧光灯的接线Ø采用电子镇流器荧光灯照明电路的安装荧光灯照明电路常见故障分析故障现象产生原因检修方法日光灯管不能发光〈1）灯座或启辉器底座接触不良（2）灯管漏气或灯丝断（3）镇流器线圈...
