绘画透视学教案(3)平行透视VIP专享VIP免费

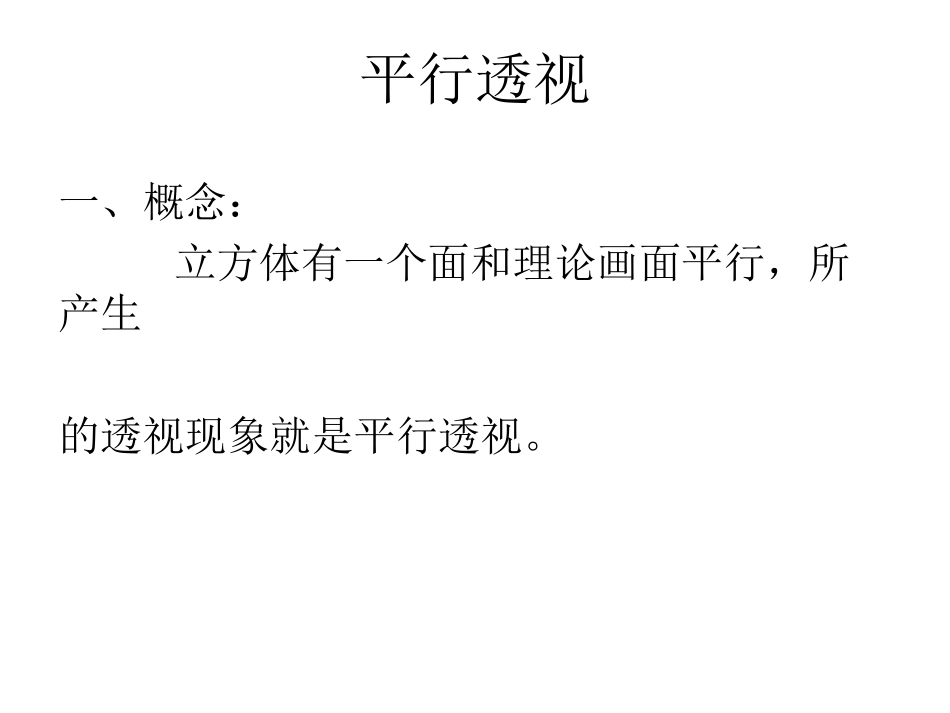

平行透视一、概念：立方体有一个面和理论画面平行，所产生的透视现象就是平行透视。平行透视平行透视平行透视平行透视平行透视平行透视平行透视平行透视二、平行透视立方体的形态(一)外部1.立方体在心点的位置，只能看到一个面。2.立方体处于心点以外的视平线或正中线上，可以看到两个面。3.除以上情况，立方体可以看到三个面。(二)内部4.如果从立方体内部观察，最多可以看到五个面。平行透视平行透视平行透视三、平行透视的特点：1.有一组面和画面平行。(有一个可视平面与画面平行)2.只有一组变线,且垂直于画面。3.一个消失点。4.水平面和侧立面的透视变化：水平面离视平线越远越宽，越近越窄，水平面与视平线等高，会缩成一条直线；侧立面离正中线越远越宽，越近越窄，侧立面贴近正中线就会变成一条直线。5.视平线以上的变线向下消失，视平线以下的变线向上消失；正中线以左的变线向右消失，正中线以右的变线向左消失。6.侧立面的对角线消失于天点或地点；前低后高的消失到天点，前高后低的消失到地点。水平面上的对角线消失于距点。平行透视平行透视平行透视平行透视四、平行透视容易出现的问题平行透视平行透视平行透视平行透视五、平行透视在构图中的应用1.平衡稳定。2.延伸画面,适宜表现长廊、隧道、公路。3.集中视线。平行透视六、画法(一)正方体的画法(二)立方体的画法(三)正方形的画法(四)长方形的画法平行透视的画法(一)正方体的画法1.画出视平线、心点、视点、左距点、右距点。2.画出平行面。3.从平行面的四个顶点向心点引连线。4.从一个顶点向相应的距点引连线,求出透视深度。5.连线成图。平行透视画法平行透视画法平行透视画法平行透视画法平行透视练习（一）平行透视画法(二)立方体的画法1.画出视平线、心点、视点、左距点、右距点。2.画出平行面。3.从平行面的四个顶点向心点引连线。4.利用正方形的对角线消失到距点的原理,求出透视深度。5.连线成图。平行透视画法平行透视画法平行透视画法平行透视练习(二)平行透视画法•(三)正方形的画法1.画出视平线、心点、视点、左距点、右距点。2.画出离视点最近的一条边。3.从这条边的两个顶点向心点引连线。4.利用正方形的对角线消失到距点的原理,求出透视深度。5.连线成图。平行透视画法平行透视画法平行透视画法平行透视练习(三)平行透视画法•(四)长方形的画法1.画出视平线、心点、视点、左距点、右距点。2.画出离视点最近的一条边。3.从这条边的两个顶点向心点引连线。4.利用正方形的对角线消失到距点的原理,求出透视深度。5.连线成图平行透视画法平行透视画法平行透视画法平行透视练习(四)七、平行透视画法的应用1.方凳的画法2.公共汽车的画法3.建筑风景的画法4.室内设计的画法平行透视平行透视练习(五)平行透视画法平行透视练习(六)平行透视练习(七)平行透视练习(八)平行透视练习(九)
