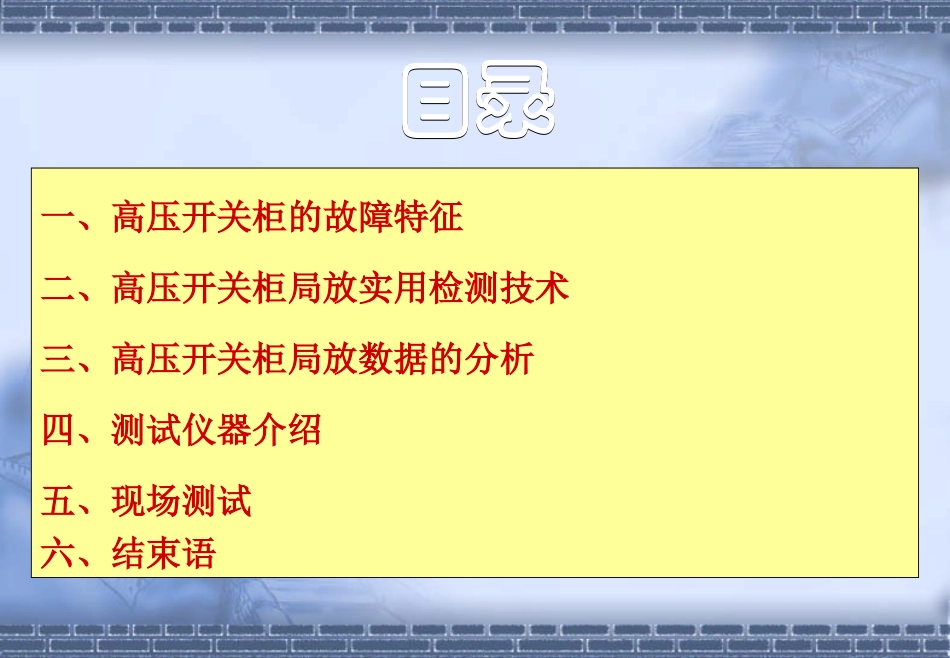

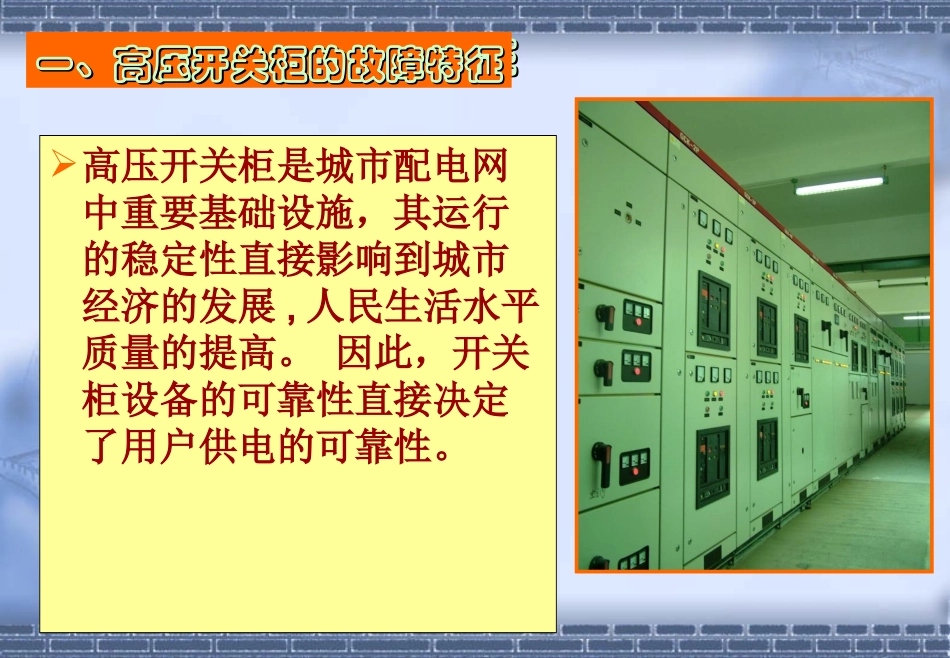

2012年5月1日目录目录一、高压开关柜的故障特征二、高压开关柜局放实用检测技术三、高压开关柜局放数据的分析四、测试仪器介绍五、现场测试六、结束语高压开关柜是城市配电网中重要基础设施，其运行的稳定性直接影响到城市经济的发展,人民生活水平质量的提高。因此，开关柜设备的可靠性直接决定了用户供电的可靠性。一、高压开关柜的故障特征一、高压开关柜的故障特征一、高压开关柜的故障特征一、高压开关柜的故障特征状态检修是提高供电设备可靠性的重要技术手段。但是，开关柜不可能采取像高压变压器、GIS设备那样的在线监测技术路线，实现全面、实时的在线监测。高压开关柜数量众多;开关柜的设备造价低;监测设备的成本很高;一、高压开关柜的故障特征一、高压开关柜的故障特征2005年度国家电网公司高压开关设备运行情况66%16%2%11%4%1%12kV(24)40.5kV72.5kV126kV252kV363kV500kV800kV一、高压开关柜的故障特征一、高压开关柜的故障特征开关柜设备故障已经导致严重后果开关柜爆炸导致供电中断，影响电网供电可靠性;引发火灾事故，造成重大经济损失；一、高压开关柜的故障特征一、高压开关柜的故障特征一、一、GISGIS局部放电检测背景局部放电检测背景开关柜究竟有哪些类型的故障？开关柜的主要故障形式又是什么？一、高压开关柜的故障特征一、高压开关柜的故障特征开关柜的故障类型及统计结果拒动故障，主要是机构等机械原因;误动故障，主要是二次控制回路原因;绝缘故障，主要是缺陷、爬电、闪络等；开断与关合故障，多种原因；载流故障，主要是接触不良、插件偏心；外力或其它故障，如加工工艺不良等；一、高压开关柜的故障特征一、高压开关柜的故障特征一、高压开关柜的故障特征一、高压开关柜的故障特征根据中国电科院开关设备故障统计结果分析得出，不含40.5kV以上绝缘与载流故障约占30％~40%！29%7%9%8%11%36%拒动误动开断与关合绝缘故障载流故障外力其他1989～1997开关柜故障统计结果1992年～2002年广东电网开关设备故障统计结果一、高压开关柜的故障特征一、高压开关柜的故障特征15%10%9%18%48%拒动误动绝缘故障载流故障开断与关合故障其他故障绝缘与载流故障约占66％！一、高压开关柜的故障特征一、高压开关柜的故障特征绝缘与载流故障都是与放电现象密切有关的！绝缘与载流故障比率约在30％～50％之间！对中压开关设备实施放电检测可显著减少故障概率！二、高压开关柜局放实用检测技术二、高压开关柜局放实用检测技术局部放电定义电力设备绝缘中部分被击穿的电气放电，可以发生在导体附近，也可以发生在其他地方内部局部放电：发生在绝缘体内部的放电表面局部放电：发生在绝缘体表面的放电电晕：发生在被气体包围的导体附件的放电二、高压开关柜局放实用检测技术二、高压开关柜局放实用检测技术检测局部放电的意义1常规的非耐压和耐压试验难以发现局部放电这类绝缘缺陷2局部放电将导致电力设备绝缘的劣化和缺陷的恶性循环，严重时甚至会导致绝缘事故3检测局部放电可以避免电力设备在运行中发生突发性绝缘损坏事故二、高压开关柜局放实用检测技术二、高压开关柜局放实用检测技术局部放电既是征兆，也是造成绝缘劣化的重要原因。局部放电检测和监测是实现状态监测的重要技术手段。导致设备局部放电的因素运行状态的影响运行过电压；雷电波冲击；谐波畸变；设备本身的原因绝缘材料不均匀；内部存在空洞和杂质；导体表面存在凸出部；绝缘强度的不足；环境因素的影响：潮湿、过热。二、高压开关柜局放实用检测技术二、高压开关柜局放实用检测技术局部放电的伴生现象电磁波的发射：HF～VHF～UHF～SHF；声音信号：可闻噪声～超声波；气体生成物：氮化物、碳化物、氟化物；光：红外、紫外；发热：红外；电流行波：高频脉冲电流。二、高压开关柜局放实用检测技术二、高压开关柜局放实用检测技术局部放电的电量测量法名称检测手段检测对象使用条件备注脉冲电流法检测阻抗变压器、电缆、GIS、套管等离线IEC60270泄漏或介损HFCT、电容耦合器绝缘子、套管等容性设备在线离线可校准射频检测法HFCT、射频天线、电容耦合变压器、电缆、GIS...
