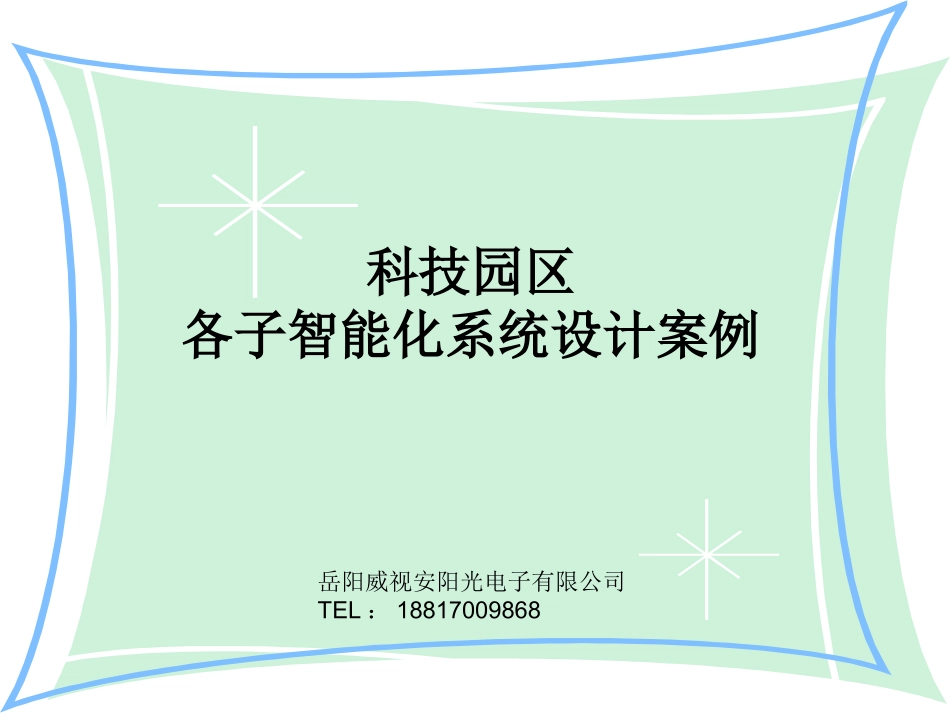

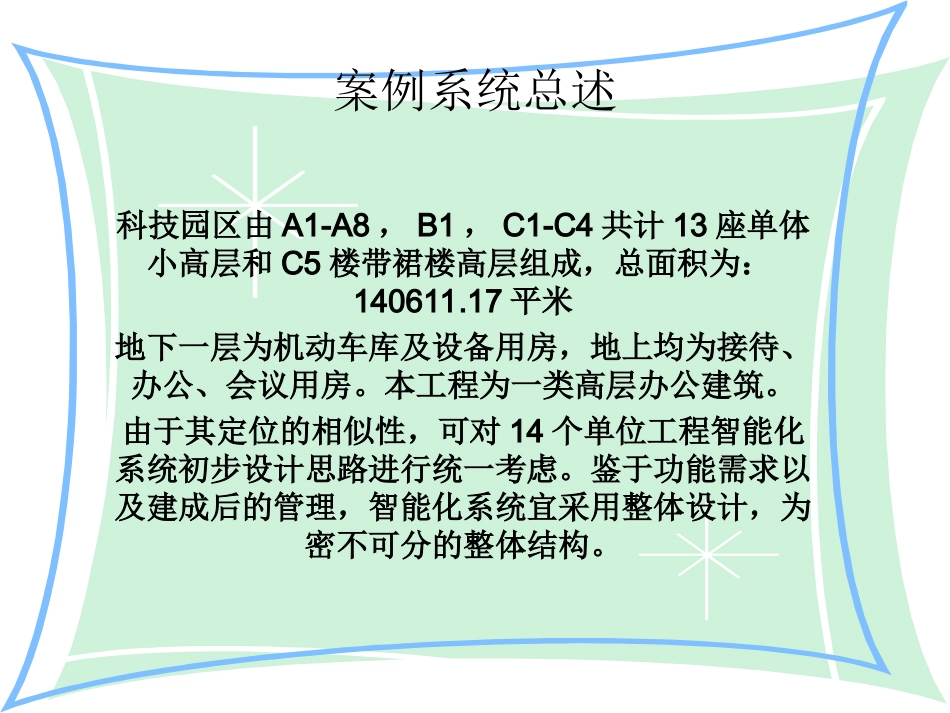

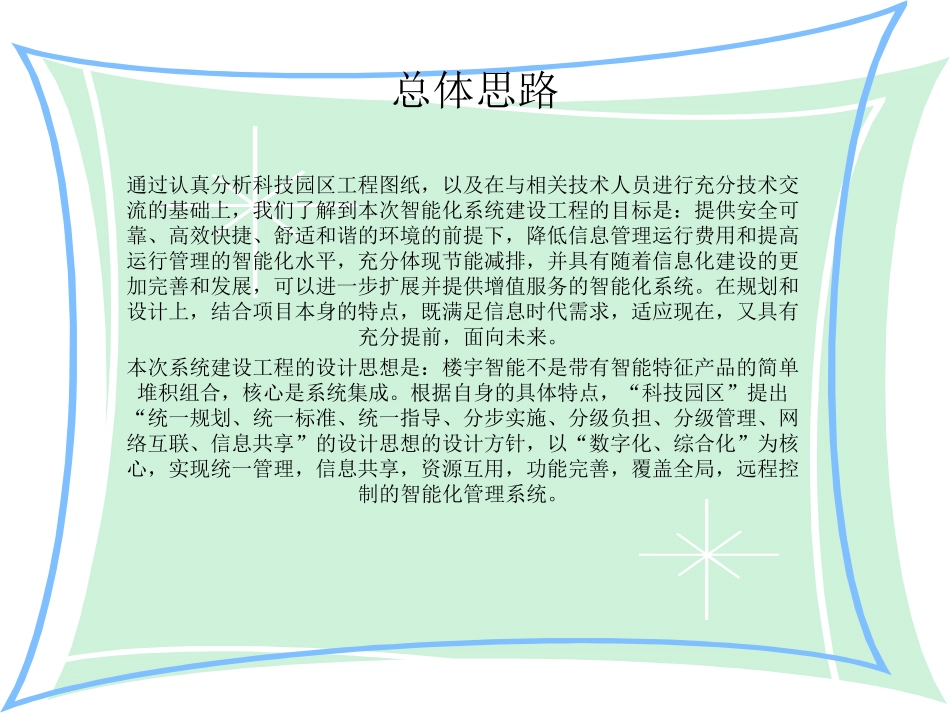

科技园区各子智能化系统设计案例岳阳威视安阳光电子有限公司TEL：18817009868案例系统总述科技园区由A1-A8，B1，C1-C4共计13座单体小高层和C5楼带裙楼高层组成，总面积为：140611.17平米地下一层为机动车库及设备用房，地上均为接待、办公、会议用房。本工程为一类高层办公建筑。由于其定位的相似性，可对14个单位工程智能化系统初步设计思路进行统一考虑。鉴于功能需求以及建成后的管理，智能化系统宜采用整体设计，为密不可分的整体结构。总体思路通过认真分析科技园区工程图纸，以及在与相关技术人员进行充分技术交流的基础上，我们了解到本次智能化系统建设工程的目标是：提供安全可靠、高效快捷、舒适和谐的环境的前提下，降低信息管理运行费用和提高运行管理的智能化水平，充分体现节能减排，并具有随着信息化建设的更加完善和发展，可以进一步扩展并提供增值服务的智能化系统。在规划和设计上，结合项目本身的特点，既满足信息时代需求，适应现在，又具有充分提前，面向未来。本次系统建设工程的设计思想是：楼宇智能不是带有智能特征产品的简单堆积组合，核心是系统集成。根据自身的具体特点，“科技园区”提出“统一规划、统一标准、统一指导、分步实施、分级负担、分级管理、网络互联、信息共享”的设计思想的设计方针，以“数字化、综合化”为核心，实现统一管理，信息共享，资源互用，功能完善，覆盖全局，远程控制的智能化管理系统。系统构成机房及UPS系统视频监控系统巡更系统BA系统综合布线系统门禁系统停车场系统•智慧园区管理系统•综合信息发布、查询系统•会议系统•WIFI无线网络覆盖系统•计算机网络系统•有线电视系统•电梯五方通话系统•智慧园区管理系统集三网融合、智能视频监控、智能停车场、智能信息发布、智能一卡通、能耗监测、红外报警等子系统于一体。组成园区各种信息感知、采集、传输、存储、显示、处置、管理为一体智慧化系统。智慧园区管理系统平台关键技术智慧园区管理系统平台智慧园区管理平台总体框架视频智能监测•通过监控录像自动检测可疑者，迅速应对。•自动检测监控录像中的人并进行追踪，当检测到该人有异常行为时（非法入侵等）发出警报。智慧园区管理系统平台视频智慧分析智慧园区管理系统平台报警联动（地图模式）智慧园区管理系统平台•园区各监控点在地图上显示，由地图平台上直接调看前端图像及报警信息。•视频监控点的管理更加直观，进行图像告警查看更加直观、高效雾霾处理效果智慧园区管理系统平台低照度处理效果智慧园区管理系统平台机房及UPS系统一、机房设置机房的设计主要包括二次装修、配电、UPS、防雷、精密空调、机房监控、气体灭火等子系统的设计。对于机房位置的建议：可以考虑将机房位置放在C-5号楼，由于考虑为中心机房，承担绝大部分承载，面积不应低于120平米。二、二次装修设计机房的二次装修主要目的是为机房内的智能化系统核心设备提供一个安全、舒适、高效的工作环境。具体体现在顶面、墙面、地面以及门窗等。机房工程-原则和重点网络机房建设严格遵守国家机房的建设规范GB50174-2008，以及参考国际标准来指导整个设计。机房重点目的有防尘、防水、屏蔽、防静电、空调回风、防漏水设施、隔热、保温、防火等。原则重点机房及UPS系统三、配电子系统设计机房配电子系统为机房内所有设备提供电源供电，是机房系统内最为重要的组成部分。本项目中具体包含以下内容：1、双电源切换柜；2、市电输入柜；3、UPS配电柜；4、照明、插座等。四、UPS子系统设计UPS子系统主要利用电池等储能装置在停电时给机房内的系统设备提供不间断的电力供应，避免在市电断电时对系统设备造成不必要的伤害。本项目中考虑在每栋楼设置一个分机房，独立设置UPS系统，确保监控、无线AP设备不间断独立供电；中心机房单独设置UPS系统，确保服务器等控制设备运行。五、防雷接地智能化系统中许多设备属于精密的电子设备，这些设备对接地质量的要求特别高，因此为智能化系统设计一个良好的防雷接地系统是非常必要的。雷电流也是电流，它具有电流所具有的一切效应，不同的是它在短时间内以脉冲形式通过强大的电流。由于它具有特殊的破坏作用...
