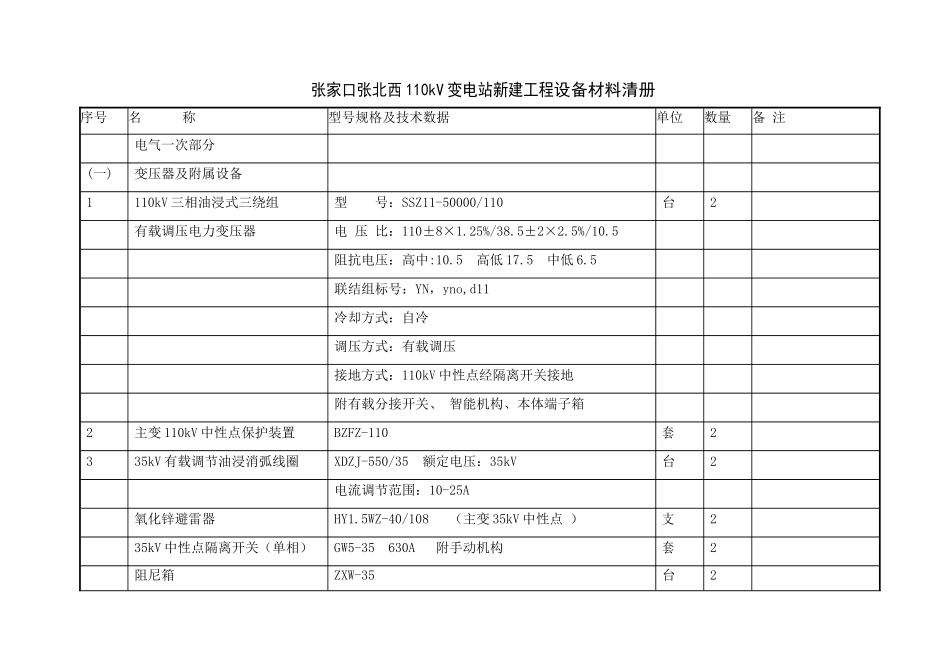

检索号：B942C张家口张北西110kV变电站新建工程设备材料清册（初步设计阶段）张家口先行电力设计有限公司2015年8月批准：李巍审核：曾丰汤青松校核：赵楠杨海霞王永永设计/勘察：王静鲁超张辉张家口张北西110kV变电站新建工程设备材料清册序号名称型号规格及技术数据单位数量备注电气一次部分(一)变压器及附属设备1110kV三相油浸式三绕组型号：SSZ11-50000/110台2有载调压电力变压器电压比：110±8×1.25%/38.5±2×2.5%/10.5阻抗电压：高中:10.5高低17.5中低6.5联结组标号：YN，yno,d11冷却方式：自冷调压方式：有载调压接地方式：110kV中性点经隔离开关接地附有载分接开关、智能机构、本体端子箱2主变110kV中性点保护装置BZFZ-110套2335kV有载调节油浸消弧线圈XDZJ-550/35额定电压：35kV台2电流调节范围：10-25A氧化锌避雷器HY1.5WZ-40/108（主变35kV中性点）支235kV中性点隔离开关（单相）GW5-35630A附手动机构套2阻尼箱ZXW-35台2序号名称型号规格及技术数据单位数量备注435kV支柱绝缘子ZSW1-35/12.5支4535kV电力电缆YJV22-35-1X70mm米150635kV电力电缆终端冷缩配YJV22-35-1X70mm套47氧化锌避雷器HY5WZ-51/134支68氧化锌避雷器HY5WZ-17/45支6(二)110kV配电装置部分1110kV组合电器110kV单母线分段接线，2进线2出线，三相共箱式，间隔7母线额定电流2000A（1）110kV出线间隔断路器：设备最高电压：126kV间隔2额定电流：2000A额定开断：40kA操作机构：弹簧机构额定峰值耐受电流：100kA额定短时耐受电流（有效值）：40kA(4S)序号名称型号规格及技术数据单位数量备注隔离开关：设备最高电压：126kV额定电流：2000A操作机构：电动额定峰值耐受电流：100kA额定短时耐受电流（有效值）：40kA(4S)电流互感器：设备最高电压：126kV动稳定电流：100kA热稳定电流：40kA（4S）电流比：600-1200/5A准确级：10P20/0.5/0.2S氧化锌避雷器：额定电压：102kV标称放电电流：10kA持续运行电压：78kV雷电冲击电流残压：266kV（2）110kV主变进线间隔断路器：设备最高电压：126kV间隔2额定电流：2000A序号名称型号规格及技术数据单位数量备注额定开断：40kA操作机构：弹簧机构额定峰值耐受电流：100kA额定短时耐受电流（有效值）：40kA(4S)隔离开关：设备最高电压：126kV额定电流：2000A操作机构：电动额定峰值耐受电流：100kA额定短时耐受电流（有效值）：40kA(4S)电流互感器：设备最高电压：126kV动稳定电流：100kA热稳定电流：40kA（4S）电流比：600-1200/5A准确级：10P20/10P20/10P20/0.5/0.2S套管爬电距离：≥3906mm（3）110kV母线分段间隔断路器：设备最高电压：126kV间隔1额定电流：2000A序号名称型号规格及技术数据单位数量备注额定开断：40kA操作机构：弹簧机构额定峰值耐受电流：100kA额定短时耐受电流（有效值）：40kA(4S)隔离开关：设备最高电压：126kV额定电流：2000A操作机构：电动额定峰值耐受电流：100kA额定短时耐受电流（有效值）：40kA(4S)电流互感器：设备最高电压：126kV动稳定电流：100kA热稳定电流：40kA（4S）电流比：600-1200/5A准确级：10P20/10P20/10P20/0.5/0.2S（4）110kV电压互感器避雷器电压互感器：设备最高电压：126kV间隔2间隔电压比：110／√3:0.1／√3:0.1／√3:0.1准确级：0.2／0.5／6P序号名称型号规格及技术数据单位数量备注额定二次容量40VA／40VA／100VA隔离开关：设备最高电压：126kV额定电流：2000A操作机构：电动弹簧（主刀）电动（接地刀）额定峰值耐受电流：100kA额定短时耐受电流（有效值）：40kA(4S)氧化锌避雷器：额定电压：102kV标称放电电流：10kA持续运行电压：78kV雷电冲击电流残压：266kV(三)35kV配电装置部分135kV进线开关柜KYN-40.5面2235kVPT.避雷器柜KYN-40.5面2335kV出线开关柜KYN-40.5面8435kV分段隔离柜KYN-40.5面2535kV分段开关柜KYN-40.5面1635kV封闭母线桥L=15m套2序号名称型号规格及技术数据单位数量备注7接地车宽1400台28验电车宽1400台19检修车宽1400台1(四)10kV配电装置部分110kV进线开关柜KYN-12台2210kV进线隔离柜KYN-12台2310kVPT.避雷器柜KYN-12台2410kV接地变出线柜KYN-12台2510kV出线开关柜KYN-12台16610kV电容器出线柜KYN-12...
