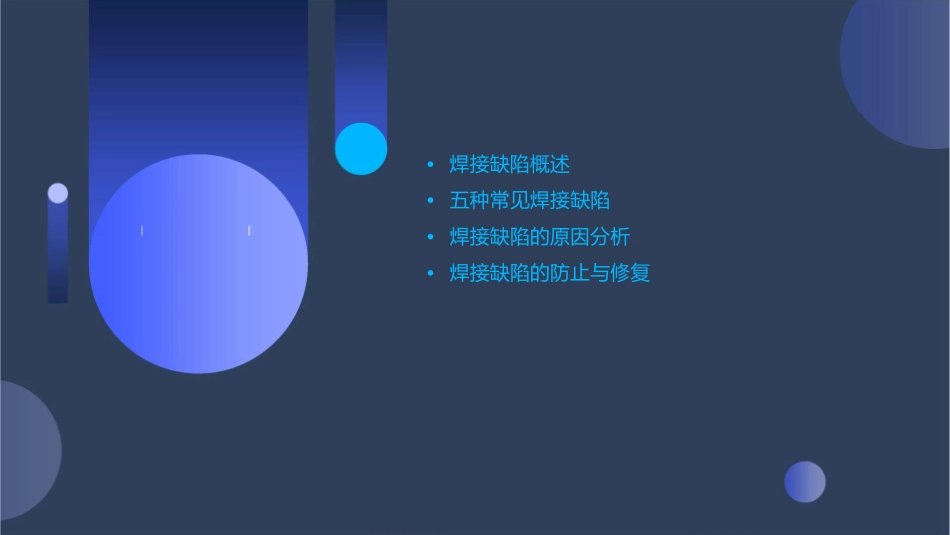

•焊接缺陷概述•五种常见焊接缺陷•焊接缺陷的原因分析•焊接缺陷的防止与修复焊接缺陷的定义焊接缺陷的危害降低焊接接头的强度减少疲劳寿命引起泄漏影响产品质量焊接缺陷的分类•外观缺陷：包括咬边、焊瘤、余高过大等，主要影响焊接接头的外观质量。•内部缺陷：如气孔、夹渣、裂纹等，这类缺陷对焊接接头的力学性能有较大影响。•结构性缺陷：如未焊透、未熔合等，这类缺陷可能导致焊接接头在受力过程中出现失效。•通过以上分类，我们可以更清楚地了解焊接缺陷的各种类型以及它们对焊接质量的影响。在实际生产过程中，我们需要针对不同类型的焊接缺陷采取相应的预防措施，确保焊接质量符合规范要求，提高产品的整体质量和安全性。裂纹冷裂纹热裂纹再热裂纹气孔010203夹渣金属夹渣非金属夹渣未焊透根部未焊透焊缝根部未完全熔合的现象，常由于焊接角度不当、电流过小或母材间隙过大引起。层间未焊透多层焊接时，层与层之间未完全熔合的现象，常由于清理不彻底、电流过小或焊接速度过快引起。咬边边缘咬边中心咬边焊缝边缘母材被熔化的现象，常由于焊接电流过大、电弧过长或焊接速度过慢引起。焊缝中心出现凹陷的现象，常由于焊接电流过大、焊接速度过慢或电极直径过小引起。VS裂纹产生的原因焊接应力氢致裂纹热裂纹焊接过程中产生的应力可能导致裂纹的形成和扩展。当焊接应力超过材料的强度极限时，就会引发裂纹。焊接过程中，如果氢含量过高，氢会在焊缝中扩散并聚集，导致氢致裂纹的产生。由于焊接过程中的快速冷却，可能会在焊缝中形成热裂纹。热裂纹通常发生在高合金钢和铝合金的焊接中。气孔产生的原因气体保护不良焊接材料潮湿焊接速度过快夹渣产生的原因未焊透产生的原因咬边产生的原因电流过大过高的焊接电流可能导致母材熔化过多，形成咬边缺陷。电极角度不当电极与工件之间的角度过大或过小，都可能导致咬边的产生。操作不熟练操作人员在焊接过程中手法不稳定，也可能引发咬边缺陷。防止裂纹的措施选择合适的焊接材料和工艺参预热和缓冷数控制焊接热输入采用合适的焊接顺序和方向防止气孔的措施严格清理焊接表面控制焊接环境焊接前对母材和焊材表面进行严格清理，去除油污、锈蚀等杂质，防止气孔的产生。保持焊接环境的干燥、清洁，避免潮湿、多尘等恶劣环境对焊接过程的影响。选用合适的保护气体调整焊接参数对于气体保护焊，选用合适的保护气体，确保焊接过程中焊缝金属得到有效保护，防止气孔生成。适当提高焊接电流、降低焊接速度，使熔池充分搅拌，有助于气体逸出，减少气孔倾向。防止夹渣的措施坡口设计和清理选择合适的焊接电流和速度多层多道焊焊工技能培训防止未焊透的措施合理选择焊接参数严格控制装配间隙采用合适的坡口形式和角度使用辅助工具防止咬边的措施控制焊接电流和电弧长度调整焊接角度和速度焊工技能提升使用合适的焊条或焊丝
