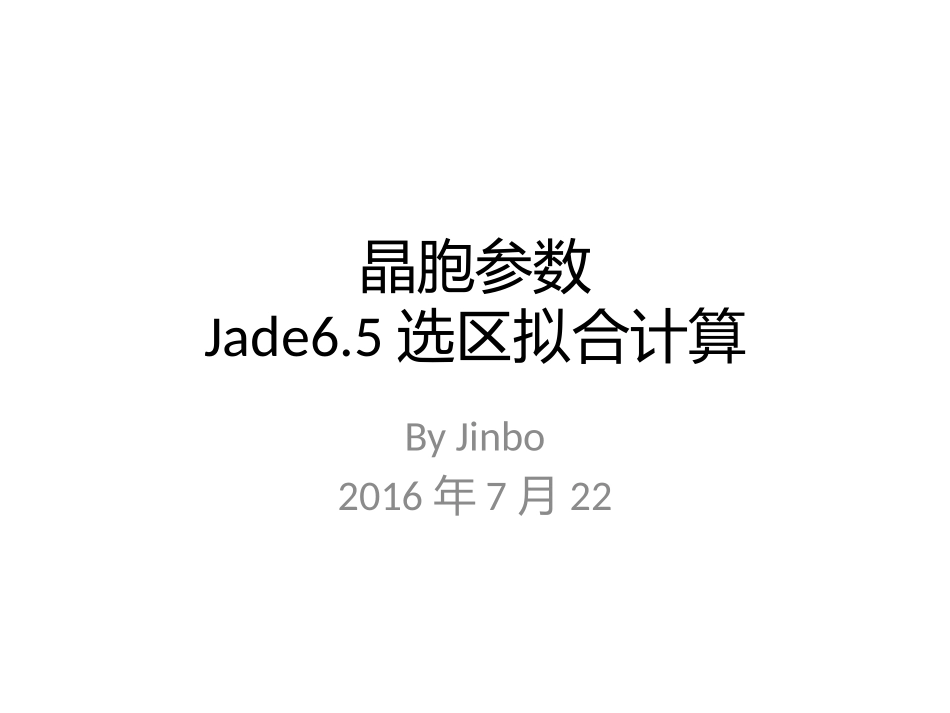

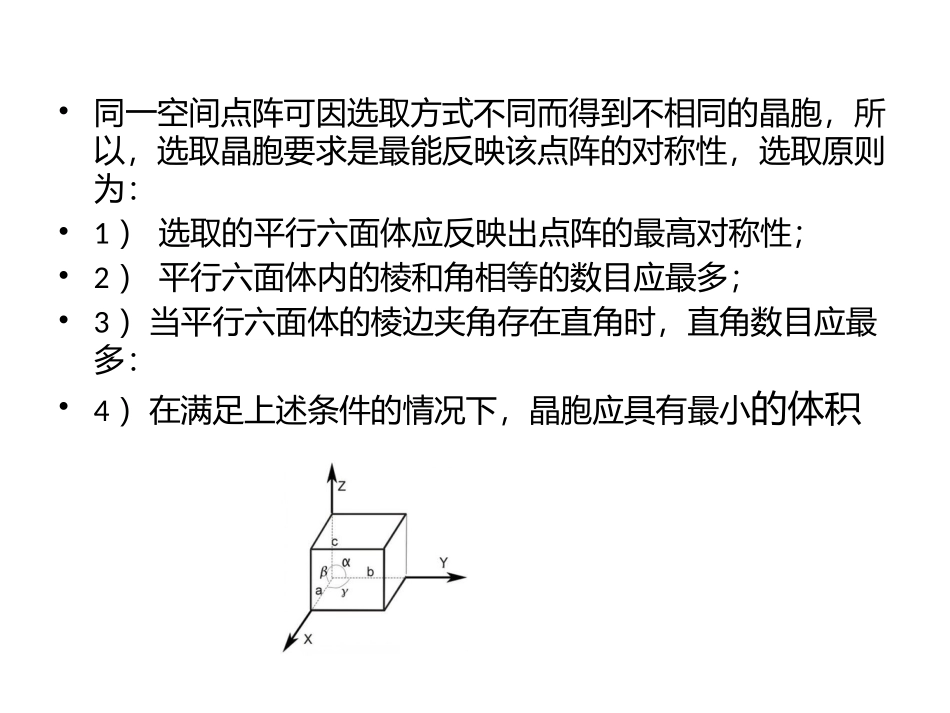

晶胞参数Jade6.5选区拟合计算ByJinbo2016年7月22•同一空间点阵可因选取方式不同而得到不相同的晶胞,所以,选取晶胞要求是最能反映该点阵的对称性,选取原则为:•1)选取的平行六面体应反映出点阵的最高对称性;•2)平行六面体内的棱和角相等的数目应最多;•3)当平行六面体的棱边夹角存在直角时,直角数目应最多:•4)在满足上述条件的情况下,晶胞应具有最小的体积第一步,打开所需文档。如果需要可以点击平滑按钮:,根据样品的粗糙程度决定平滑次数,1,2次即可,多了会造成pattern的失真。Analyze的FindPeaks寻峰,快捷键F2.调整寻峰参数,一般改变points的大小,例题中调整到65即可寻出自己的峰。寻峰结果如上所示,点击右下角的%符号可以显示相对峰强;点#可以为峰从左到右编号1,2,3等等;如果找到符合的标准图谱后点h可以标峰。找对应的标准卡片。点击搜寻相符的卡片,弹出去背景的对话框,一般不去背景,选no,关于去背景不再叙述。弹出的s/m对话框中,选击,弹出小对话框,再击图标,弹出元素周期表,选中元素,有possible的还有required,自己选和样品相关的,界面见下页。例子中我们做的是LiNi1/3Co1/3Mn1/3O2,根据需要我们requiredLiNiCoMnO,击ok后界面如下页可见搜索到一编号为70-4314无机材料,选中之,击,然后后击关掉小对话框,界面如下页击候选pdf列表前的小方框,勾选pdf,然后击回主界面,见下页上图击了右下角h标上了峰,可见样品与标准卡晶型一样,晶面间距稍微不一样。选区拟合。在上层窗口中按住鼠标左键从右下角到左上角框选我们要拟合的角度,对10到70度中寻到的10个峰进行选区拟合。点击菜单栏下面的拟合图标,电脑开始拟合,界面如下页菜单栏下图标列的右边可以看到拟合的状态,已经方差R,拟合R值小于15%即可,例子中迭代了11次,R为1.58%证明还可以。晶粒大小计算。拟合完毕后,打开扩展菜单,选ReportSize&StrainPlot,弹出对话框,界面如下页例子中从弹出的小对话框中的左下角即可看出晶粒大小为610埃,此值为计算参考值。晶胞参数计算。点击菜单OptionCalculateLattice,弹出小对话框如下页所示小对话框中AverageLatticeConstants:a=2.8593Å=b,c=14.2521Å;α=β=90o,γ=120o
