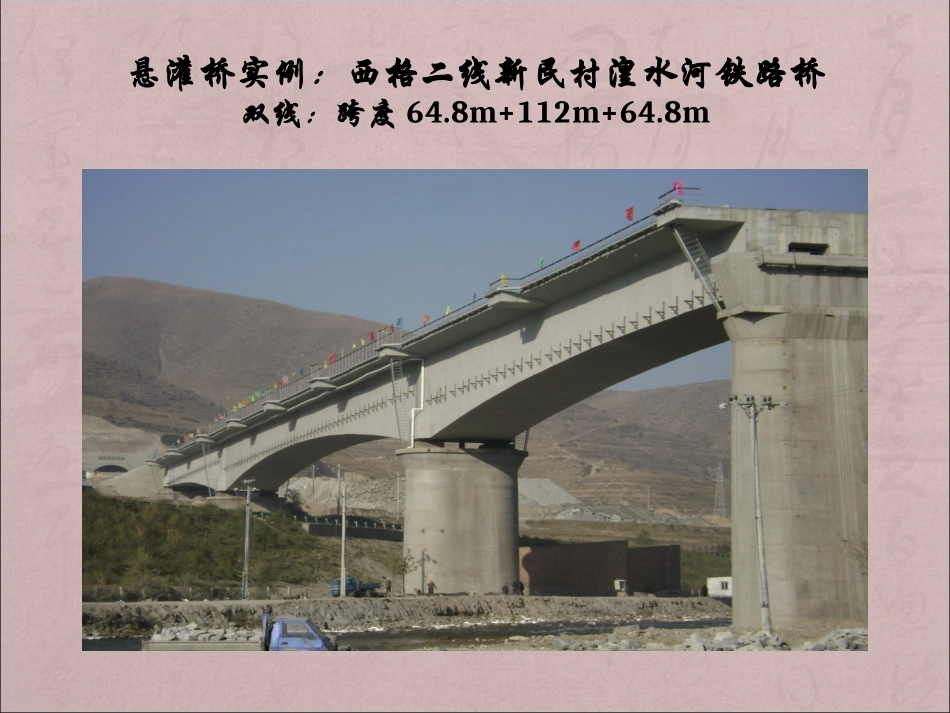

制作人：王作文制作人：王作文挂篮施工基本知识及安全注意事项悬灌桥实例：西格二线新民村湟水河铁路桥双线：跨度64.8m+112m+64.8m悬灌桥实例：西格二线新民村湟水河铁路桥双线：跨度64.8m+112m+64.8m与西倒高速公路斜交42°箱梁最大高度8.8m，梁顶宽度11.2m，最重节段混凝土质量178吨1连续梁悬灌施工成桥基本程序+悬灌施工是利用主桥桥墩上部基本梁段为基础，利用挂篮作为模板及支撑体系向两端对称逐节施工梁段，最终合拢的成桥方法。+墩顶基本梁段采用支架（脚手架、型钢骨架、墩旁托架）现浇施工。+基本段两端对称梁段采用挂篮施工，挂篮锚固到已成型的箱梁上，提供支撑现浇梁段混凝土结构体系。+悬灌施工优点：跨越深谷、河流。（图示悬灌成桥方法示意图）+示意合拢前的箱梁受力简图：外力主要为箱梁自重及挂篮等施工设备重量。合拢前为悬臂受力结构；+示意合拢后的连续梁受力简图：外力主要为箱梁自重及二期轨道等桥面荷载及列车荷载。合拢后为连续梁超静定结构。+施工过程中悬臂结构承重：每个节段均采用顶、腹板纵向预应力束提供梁顶面抗拉力及控制梁段高程。2分析挂篮工作基本原理+挂篮结构主桁架形式：如菱形、三角形、贝雷片、军用梁等。+分析挂篮受力结构是质量、安全控制的关键，只有搞清楚挂篮结构受力，才能设计检算挂篮强度、稳定性、受力变形量，才能有效控制施工安全。+挂篮施工结构简图：纵断面图（画图）、横断面图。+底模、侧模、内模前吊点固定在挂篮前顶横梁上，后吊点固定在已成型的混凝土箱梁上。+挂篮主桁架受力简介，前支点受力向上，后支点及前吊点受力向下。+横向整体稳定采用门架及顶横梁固定。正在组装中的挂篮照片3挂篮设计、加工、安装+3.1、挂篮设计+挂篮的设计必须满足工程设计图纸要求的质量限制及承载能力要求，应由有资质的设计单位、个人设计，或者由施工单位自行设计，但必须由工程设计单位审核认可。+挂篮主要设计参数必须满足施工规范要求：+3.1.1挂篮总重控制在设计限重之内；+3.1.2允许最大变形（包括吊带变形的总和）：20mm；+3.1.3施工、行走时的抗倾覆安全系数：2.0；+3.1.4自锚固系统的安全系数：2.0；+3.1.5斜拉水平限位系统安全系数：2.0；+3.1.6上水平限位安全系数：2.0。3挂篮设计、加工、安装+3.2挂篮制作+挂篮加工制作必须严格按设计图纸进行，结构受力杆件材料必须符合国家现行规范标准要求。+3.2.1电焊、气割作业严格按相关专业安全技术标准施工；+3.2.2起重吊装作业按本行业安全技术标准施工；+3.2.3焊接作业人员必须持证上岗作业；+3.2.4重要受力杆件接长必须先试验确定焊接工艺；经检测合格后方可进行正式焊接作业；焊条规格型号必须与母材性能相匹配；+3.2.5隐蔽在内的焊缝，在隐蔽前必须经专业质检工程师验收合格后方可进行隐蔽；+3.2.6所有用于挂篮加工材料进场后必须先检查合格后，方可进行加工制作；+3.2.7杆件加工完成后，必须经过专业质检工程师验收合格后方可进行涂刷防锈漆。3挂篮设计、加工、安装+3.3.1施工准备+挂篮安装前，必须编制详实的挂篮安装操作实施方案，确定吊装方法，采用的机具设备、人员组织及安全措施等。+对所有参加组装人员进行安装前培训考核，使其掌握安装作业要领，预防可能出现的安全隐患。+为减少高空作业量，各种杆件连接应尽可能在地面完成。+吊装所用设备、连接材料应根据最不利作业时，精确计算受力情况，其安全系数不得小于相关安全技术标准。+3.3.2挂篮安装+设置专人负责指挥组织安装作业；+安装前必须对所有机具设备材料完好程度，使用性能进行全面检查，不满足要求的不得使用。+高空、水上及吊装作业严格按相关规定执行。+各种杆件在安装过程中必须采取必要的加固措施确保安全施工。+挂篮上各种木板、竹排等必须用铁丝等连接牢固，防止坠落。3挂篮设计、加工、安装+3.4组装验收+挂篮组装完成后，必须经过技术、质检部门进行全面验收检查合格后方可进行作业施工。+3.5挂篮正式使用前的加载试验+挂篮加工制作完成后必须进行预加载试验，测出挂篮受力与变形间关系曲线及检验各杆件受力性能。试验应根据挂篮设计图纸要求进行，特别注意施工安全。+挂篮总的变形量不得超过规范规定的...
