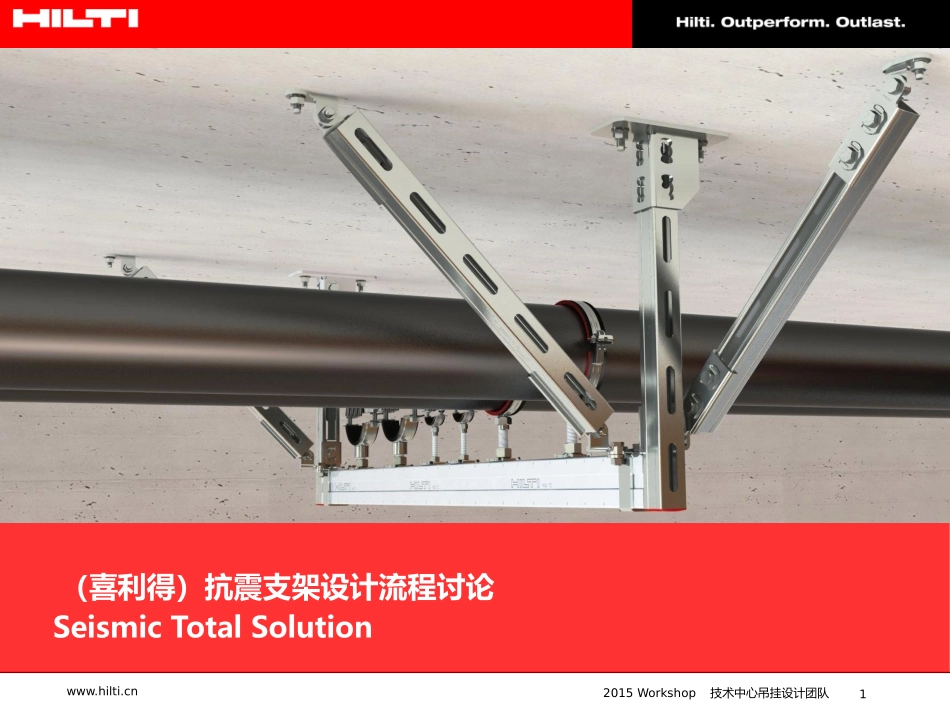

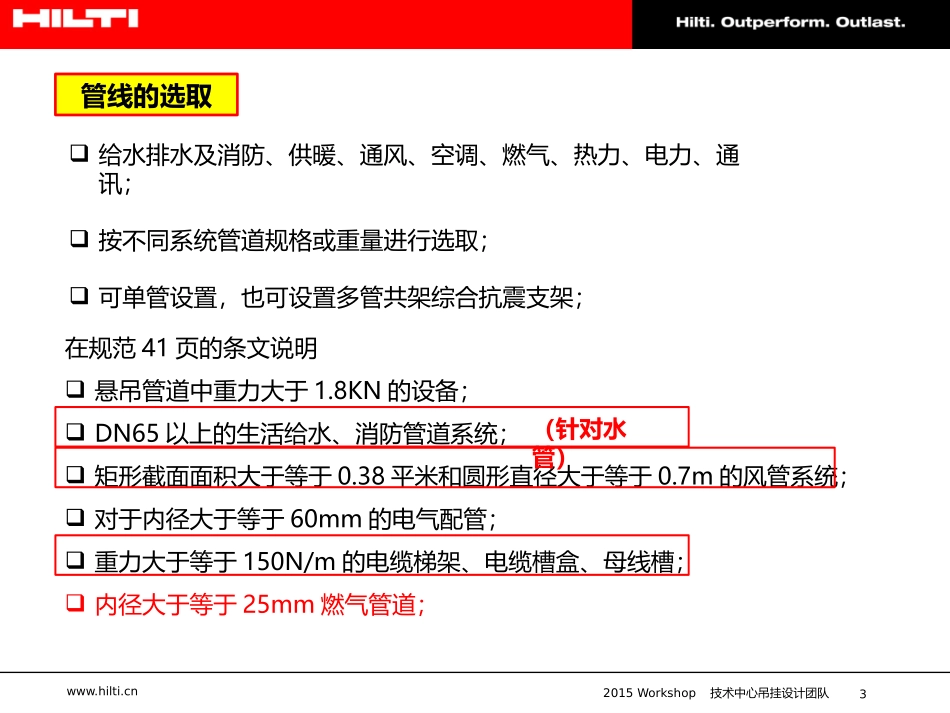

1www.hilti.cn2015Workshop技术中心吊挂设计团队（喜利得）抗震支架设计流程讨论SeismicTotalSolution2www.hilti.cn2015Workshop技术中心吊挂设计团队抗震支架设计流程讨论管线选取支架布置和相关要求喜利得抗震节点型式及配件选用支架地震水平力计算及受力校核支架构造规定3www.hilti.cn2015Workshop技术中心吊挂设计团队管线的选取给水排水及消防、供暖、通风、空调、燃气、热力、电力、通讯；按不同系统管道规格或重量进行选取；可单管设置，也可设置多管共架综合抗震支架；在规范41页的条文说明悬吊管道中重力大于1.8KN的设备；DN65以上的生活给水、消防管道系统；矩形截面面积大于等于0.38平米和圆形直径大于等于0.7m的风管系统；对于内径大于等于60mm的电气配管；重力大于等于150N/m的电缆梯架、电缆槽盒、母线槽；内径大于等于25mm燃气管道；（针对水管）4www.hilti.cn2015Workshop技术中心吊挂设计团队抗震支架图纸表现横向抗震支架纵向抗震支架地震水平力地震水平力单向抗震支架在平面图的示意支架布置及相关要求双向抗震支架（四向支架）在平面图的示意5www.hilti.cn2015Workshop技术中心吊挂设计团队抗震支吊架的最大间距表8.2.3改建工程最大抗震加固间距为上表数值的一半；注：这个表格是抗震支架平面布置图的设计基本依据，也是规范中关于抗震支架设计的核心内容。管道类别抗震支吊架最大间距（m）侧向纵向给水、热水及消防管道新建工程刚性连接金属管道1224新建工程柔性连接金属管道；非金属管道及复合管道612燃气、热力管道新建燃油、燃气、医用气体、真空管、压缩空气管、蒸汽管、高温热水管及其它有害气体管道612通风及排烟管道新建工程普通刚性材质风管918新建工程普通非金属材质风管4.59电线套管及电缆梯架、电缆托盘和电缆盒新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒1224新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒6126www.hilti.cn2015Workshop技术中心吊挂设计团队8.2.3水平管线侧向及纵向抗震支吊架间距应按下式计算：kllEk0（8.2.3）式中：l——水平管线侧向及纵向抗震支吊架间距（m）；0l——抗震支吊架的最大间距（m），可按表8.2.3的规定确定；Ek——水平地震力综合系数，该系数小于1.0时按1.0取值；k——抗震斜撑角度调整系数。当斜撑垂直长度与水平长度比为1.0时，调整系数取1.0；当斜撑垂直长度与水平长度比小于或等于1.5时，调整系数取1.67；当斜撑垂直长度与水平长度比小于或等于2.0时，调整系数取2.33。抗震支吊架的间距计算含义有3层：抗震支架设置间距不一定是管线种类的最大间距；间距与地震作用大小有关，当αEK大于1.0时，支架需加密；与斜撑角度有关，当斜撑竖向夹角小于45度，支架需加密；7www.hilti.cn2015Workshop技术中心吊挂设计团队3.4.2当计算两个连接在一起、抗震措施要求不同的机电设备时，应按较高要求进行抗震设计。建筑机电设备连接损坏时，不应引起与之相连的有较高要求的附属机电设备失效。注：比较好理解，综合抗震支架按较高标准的的管线进行计算设防。纵向支架间距横向支架间距采用双向支架和横向支架交替布置的形式比较合理8www.hilti.cn2015Workshop技术中心吊挂设计团队抗震支吊架布置原则8.3.1每段水平直管道应在两端设置侧向抗震支吊架。12m12m12m24m8.3.2当两个侧向抗震支吊架间距超过最大设计间距时，应在中间增设侧向抗震支吊架。8.3.3每段水平直管道应至少设置一个纵向抗震支吊架，当两个纵向抗震支吊架距离超过最大设计间距时，应按本规范第8.2.3条要求间距依次增设纵向抗震支吊架。9www.hilti.cn2015Workshop技术中心吊挂设计团队8.3.5刚性连接的水平管道，两个相邻的抗震支吊架间允许纵向偏移值。应符合下列规定：1水管及电线套管不得超过最大侧向支吊架间距的1/16；2风管、电缆梯架、电缆托盘和电缆槽盒不得超过其宽度的两倍。举例：最大偏移量计算12/16＝0.75米这个条件很苛刻。最大抗侧支架间距L偏移量Δh<1/16L10www.hilti.cn2015Workshop技术中心吊挂设计团队8.3.6水平管道应在离转弯处0.6m范围内设置侧向抗震支吊架；...
