新人教版第四章第四节光的折射课件(24张)VIP专享VIP免费

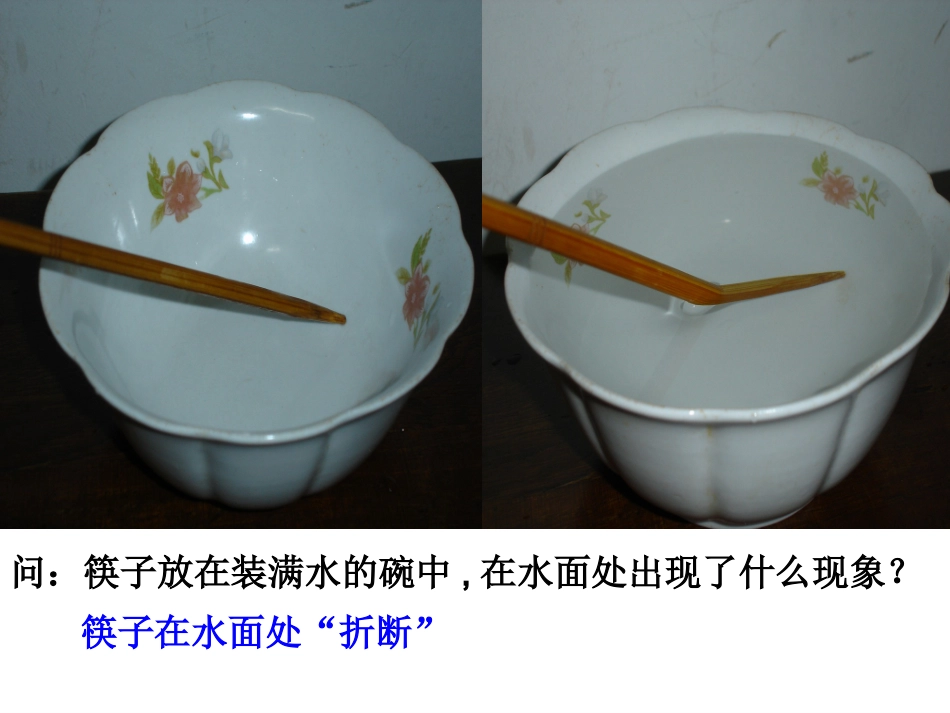

第四章光现象问：筷子放在装满水的碗中,在水面处出现了什么现象？筷子在水面处“折断”了这是为什么？光由一种介质斜射入另一种介质时，传播方向发生偏折的现象。空气水ANN’BNN'空气水AOB基本概念：入射光线：AO法线：NN'入射角：AON折射光线：OB折射角：BON法线入射光线入射角i折射光线视觉中光线前进的方向实际中光线前进的方向入射点空气水/玻璃折射面90度角实际中光线前进的方向折射光路图（光线从空气水/玻璃）如果光从水中斜射入空气，是否发生折射现象？射到空气中的光线将向哪个方向偏折？画图表示你的想法。水/玻璃空气入射点折射面入射光线法线i入射角折射光线折射角r折射光路图（光线从水/玻璃空气）光的折射规律：折射光线、入射光线和法线在同一平面内；折射光线和入射光线分别位于法线两侧；光从空气斜射入水中或其它介质中时，折射光线向法线方向偏折。光从水中或其它介质斜射入空气中时，折射光线远离法线方向偏折。当光线从空气垂直射入水中时，光的传播方向不变。光路可逆模拟实验空气水NN'OAB现象：如果让光逆着折射光线的方向射到界面，那么，它被折射后就会逆着原来的入射光的方向射出。结论：在折射现象中，光路也是可逆的。二、生活中的折射现象插入水中的筷子会怎么样？法线从空气中观察水中物体的位置比实际浅1、水面折枝结论：为何“潭清疑水浅”2、池水变浅池塘为什么看起来会比较浅？池底空气水．池底的虚像讨论：怎样才能叉到鱼有经验的渔民都知道，只有瞄准鱼的下方才能把鱼叉到。因为我们看到的是鱼的虚像,真正的鱼在像的下方。光经过不均匀的大气层发生了折射3、海市蜃楼SS′太阳光经过大气层到达地球，光线发生了弯折。4、太阳在地平线以下就能看到5、从水中观察空中物体的位置与其实际位置有何关系？从水中观察空中物体的位置比实际位置高。小结1.定义：光从一种介质斜射入另一种介质时，传播方向一般会发生变化；这种现象叫光的折射现象。2.光的折射定律：（1）折射光线，入射光线和法线在同一平面内。（2）折射光线和入射光线分居与法线两侧。（3）光从空气斜射入水或其他介质中时，折射角小于入射角，属于近法线折射;光从水中或其他介质斜射入空气中时，折射角大于入射角，属于远法线折射;光从空气垂直射入（或其他介质射出），折射角=入射角=0°。3.折射光路是可逆的。1、光从一种介质射入另一种介质时，传播方向发生，这种现象叫做光的。当光从空气射入水中或其他介质中时，折射光线向法线。改变折射偏折2、下列现象中属于光的折射的是（）A、海市蜃楼B、池水看起来变浅C、水中的倒影D、小孔成像AB巩固练习4、有经验的渔民在用鱼叉叉鱼时，不是把鱼叉对准他看到的鱼位置，而是对着稍_____于它所他看到的鱼的位置叉去。5、一个正方体的木块，正好有一半体积浸入水中我们从水上看木块（）A.水上水下部分相等B.水上部分比水下部分长C.水上部分比水下部分短D.是长方体低B3、筷子斜放在水的饭碗里，看上去是弯折的，可是如果垂直插入水中，就不会变折，这是为什么？答：因为光线垂直入射空气与水的界面不发生偏折6、往盆里倒水,会看到盆底的深度变(),潜水员从水下观察岸边的树,看到的树变()7、在平静的湖水中看到“鱼儿在水中游”的景观，看到的鱼和云实际上（）A、云是虚象，鱼是实物B、云是虚象，鱼是实像C、云和鱼都是实像D、云和鱼都是虚像浅高D
