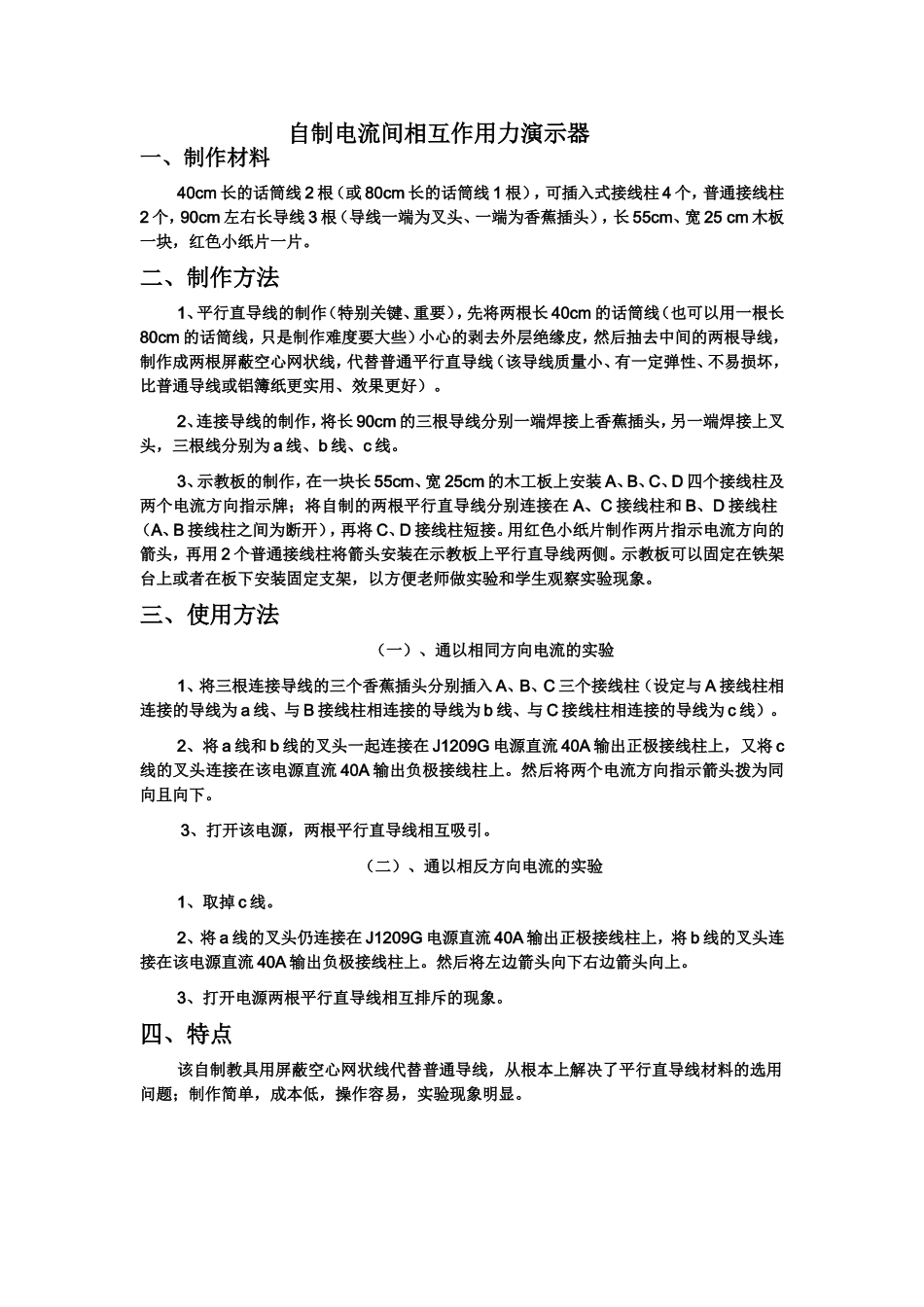

自制电流间相互作用力演示器一、制作材料40cm长的话筒线2根（或80cm长的话筒线1根），可插入式接线柱4个，普通接线柱2个，90cm左右长导线3根（导线一端为叉头、一端为香蕉插头），长55cm、宽25cm木板一块，红色小纸片一片。二、制作方法1、平行直导线的制作（特别关键、重要），先将两根长40cm的话筒线（也可以用一根长80cm的话筒线，只是制作难度要大些）小心的剥去外层绝缘皮，然后抽去中间的两根导线，制作成两根屏蔽空心网状线，代替普通平行直导线（该导线质量小、有一定弹性、不易损坏，比普通导线或铝簿纸更实用、效果更好）。2、连接导线的制作，将长90cm的三根导线分别一端焊接上香蕉插头，另一端焊接上叉头，三根线分别为a线、b线、c线。3、示教板的制作，在一块长55cm、宽25cm的木工板上安装A、B、C、D四个接线柱及两个电流方向指示牌；将自制的两根平行直导线分别连接在A、C接线柱和B、D接线柱（A、B接线柱之间为断开），再将C、D接线柱短接。用红色小纸片制作两片指示电流方向的箭头，再用2个普通接线柱将箭头安装在示教板上平行直导线两侧。示教板可以固定在铁架台上或者在板下安装固定支架，以方便老师做实验和学生观察实验现象。三、使用方法（一）、通以相同方向电流的实验1、将三根连接导线的三个香蕉插头分别插入A、B、C三个接线柱（设定与A接线柱相连接的导线为a线、与B接线柱相连接的导线为b线、与C接线柱相连接的导线为c线）。2、将a线和b线的叉头一起连接在J1209G电源直流40A输出正极接线柱上，又将c线的叉头连接在该电源直流40A输出负极接线柱上。然后将两个电流方向指示箭头拨为同向且向下。3、打开该电源，两根平行直导线相互吸引。（二）、通以相反方向电流的实验1、取掉c线。2、将a线的叉头仍连接在J1209G电源直流40A输出正极接线柱上，将b线的叉头连接在该电源直流40A输出负极接线柱上。然后将左边箭头向下右边箭头向上。3、打开电源两根平行直导线相互排斥的现象。四、特点该自制教具用屏蔽空心网状线代替普通导线，从根本上解决了平行直导线材料的选用问题；制作简单，成本低，操作容易，实验现象明显。
