图解干挂石材施工工艺VIP免费

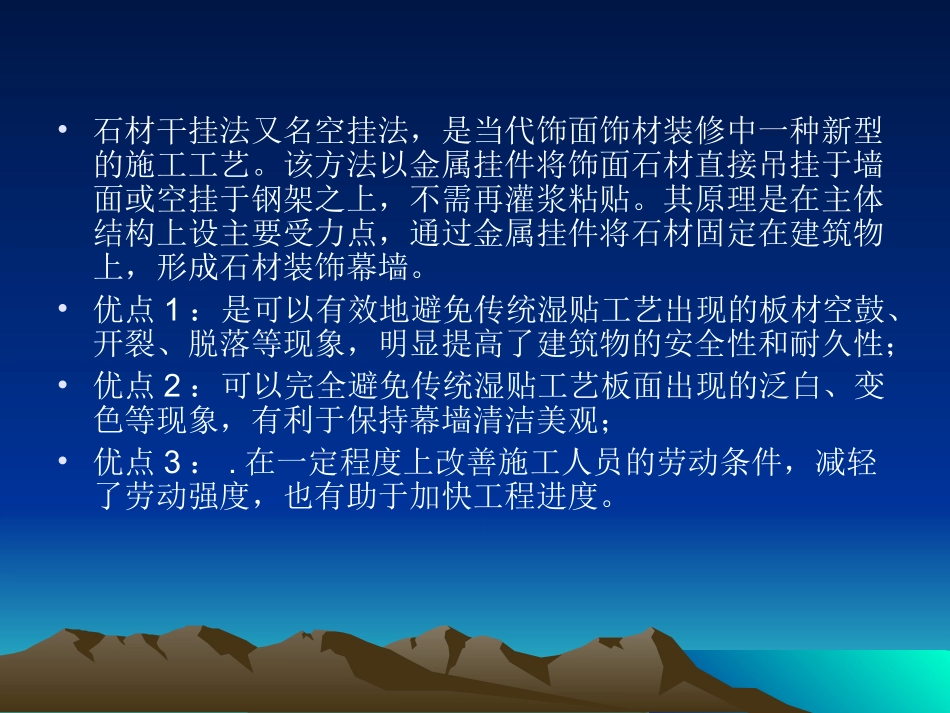

干挂石材干挂石材•石材干挂法又名空挂法，是当代饰面饰材装修中一种新型的施工工艺。该方法以金属挂件将饰面石材直接吊挂于墙面或空挂于钢架之上，不需再灌浆粘贴。其原理是在主体结构上设主要受力点，通过金属挂件将石材固定在建筑物上，形成石材装饰幕墙。•优点1：是可以有效地避免传统湿贴工艺出现的板材空鼓、开裂、脱落等现象，明显提高了建筑物的安全性和耐久性；•优点2：可以完全避免传统湿贴工艺板面出现的泛白、变色等现象，有利于保持幕墙清洁美观；•优点3：.在一定程度上改善施工人员的劳动条件，减轻了劳动强度，也有助于加快工程进度。施工工艺施工工艺•一、外墙干挂石材幕墙结构的稳定性干挂石材幕墙本身的强度，涉及到石材的厚度长宽尺寸大小与干挂的固定方一式。根据金属与石材幕墙工程技术规范（JGJl33-2001）的要求：用于石材幕墙的石材厚度不应小于25mm，石块面积不宜大于1.5m2，挂件一般采用不锈钢挂件。角钢连接件、不锈钢挂件、螺栓、焊条、结构胶均应有材质证明、出厂合格证及检验报告•干挂的主次框架（即立柱与横梁）的结构稳定性应符合设计要求。考虑到工程施工的方便，立柱的布置应同石材的竖向缝的布置相配合；横梁的布置应同石材的横向缝的布置相配合。立柱与结构的连接：在墙体结构上每隔2米设预埋铁，立柱与预埋铁通过短接（10号槽钢）焊接，立柱施工时考虑到温度应力的影响，每6米断开，中间设15mm的缝隙。注意断开处要错开横梁的连接处。横梁与立柱的连接亦应考虑到温度应力的影响，连接通过角码、螺栓与立柱连接。立柱与横梁与结构面根据龙骨的大小、施工的方便一般均保留30一50mm的间距，这样即有利于立柱横梁的安装，又有利消除施工（结构面、立柱与横梁）误差，工程采用的立柱槽钢、横梁角钢大小应符合设计要求。•根据抗震要求，与主体焊接的连接件采用Q235低碳钢，其化学成分、机械性能包括屈服点应符合“GB700一88”国家标准规定，其余所有挂件均采用不锈钢板（不锈钢材质为0Cr18Ni9）加工制成，并按“GB4237一92”标准检测不锈钢化学成分和强度极限、延伸率等物理性能，挂件要有承载抗剪及挠度试验。焊条采用E4303碳钢焊条，焊条应符合“GB5117一85”国家标准。二、外墙干挂石材幕墙外表的美观二、外墙干挂石材幕墙外表的美观性性•1.分格及装饰线条（颜色）的应用要深刻地领会原建筑设计的意图，包括石材的颜色、线条、形式、业主的要求以及结构上必须要的东西比如造型、雨蓬等，要与整个大楼的风格一同考虑，分格布置还要考虑施工的方便。•2.石材的质量及加土的质量，亦影响到干挂石幕墙的美观性首先应对石材厂家进行认真的考查，确定石材厂家和石材品种。加工时对品种和厚度及性能都有要求，并且向石材加工厂商提供了完整的下料设计图。要想尺寸及开槽部位准确，加工生产要尽量工厂化，因为施工现场工具、场地、人员技术专长均对现场加工造成影响，所以要尽量减少现场加工的工作量。这就要求二次设计要完善、详细。对于转角、柱造型、封口均要出大样图，表明其相互间的关系，这样石材的下料图表才能准确清晰。•石板应尽可能采用同一矿脉的石材进行加工，安装前要挑选并编号以保证石材纹理及方向正确，要求过渡自然、无色差。同时对石材的质量要求如下：a.一般外挂石材分磨光和烧毛两种，磨光板纹理要清晰，表面光亮，烧毛板要均匀，板面无裂纹，无缺棱掉角，切割宜采用砂锯切割。b.石板材应符合《中华人民共和国建材行业标准》中的《天然花岗石建筑板材》（JC205-92）标准中的优等品的要求。c.放射性符合《天然石材产品放射防护分类控制标准》（JC518-93）标准中的A级。d.加工过程要求包括磨边、倒角、开槽、防水防污、抛光等工艺。e.要求石材供货单位应详细编制保证石材质量的加工、运输等技术组织措施。•石材的选用应符合以下国家标准的规定：《天然花岗石荒料》JC204《天然花岗石建筑板材》JC205《天然饰面石材试验方法、干燥、水饱和、冻融循环后压缩强度试验方法》GB9966.1《天然饰面石材试验方法、弯曲强度试验方法、体积、密度、真密度、真气孔率、吸水率的试验方法））GB9966.3《天然饰面石材试验方法、耐磨性试验方...
