电子技术基础-检测题习题解析(附带答案详解)VIP免费

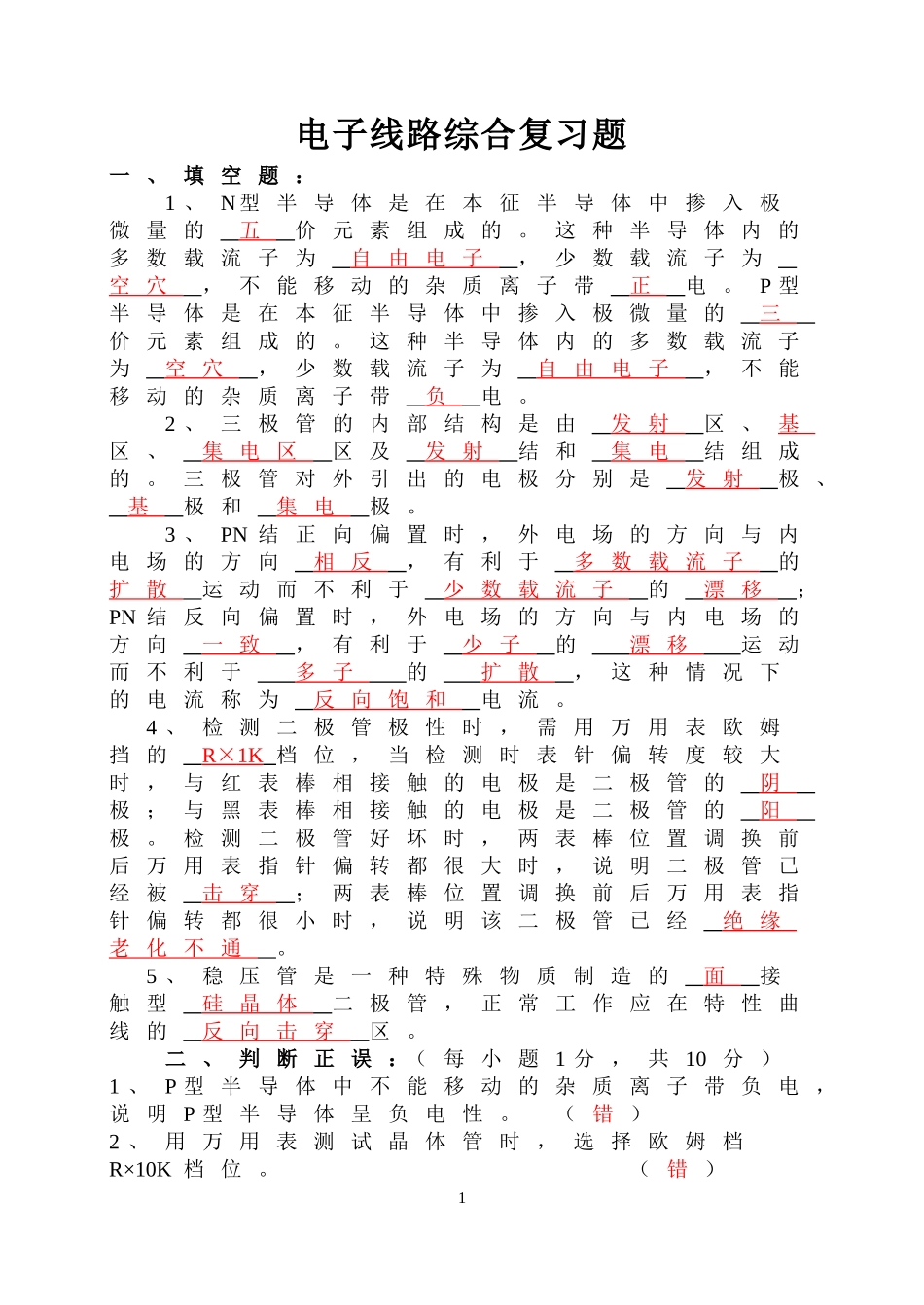

电子技术基础-检测题习题解析(附带答案详解)_第1页
1/17

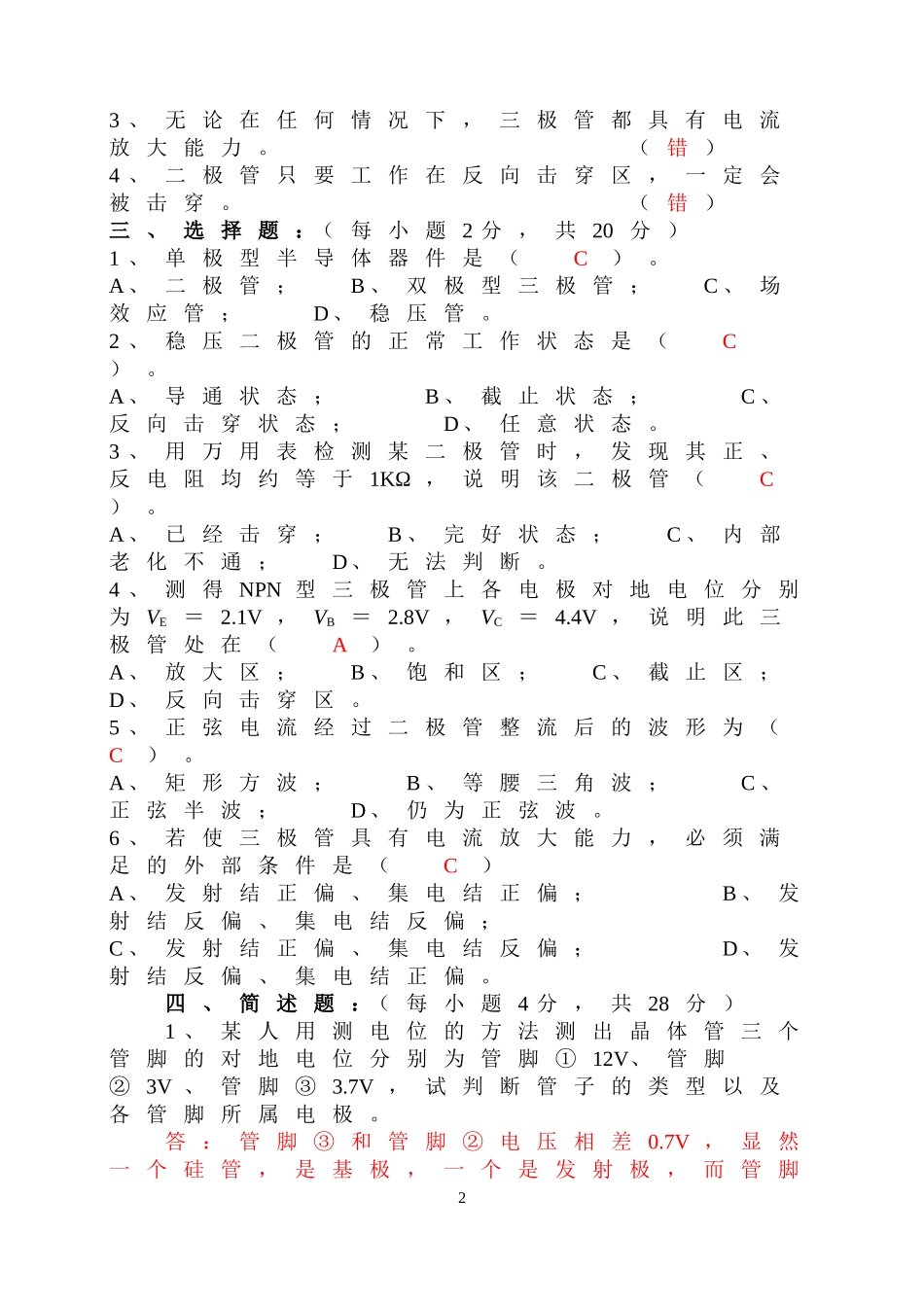

电子技术基础-检测题习题解析(附带答案详解)_第2页
2/17

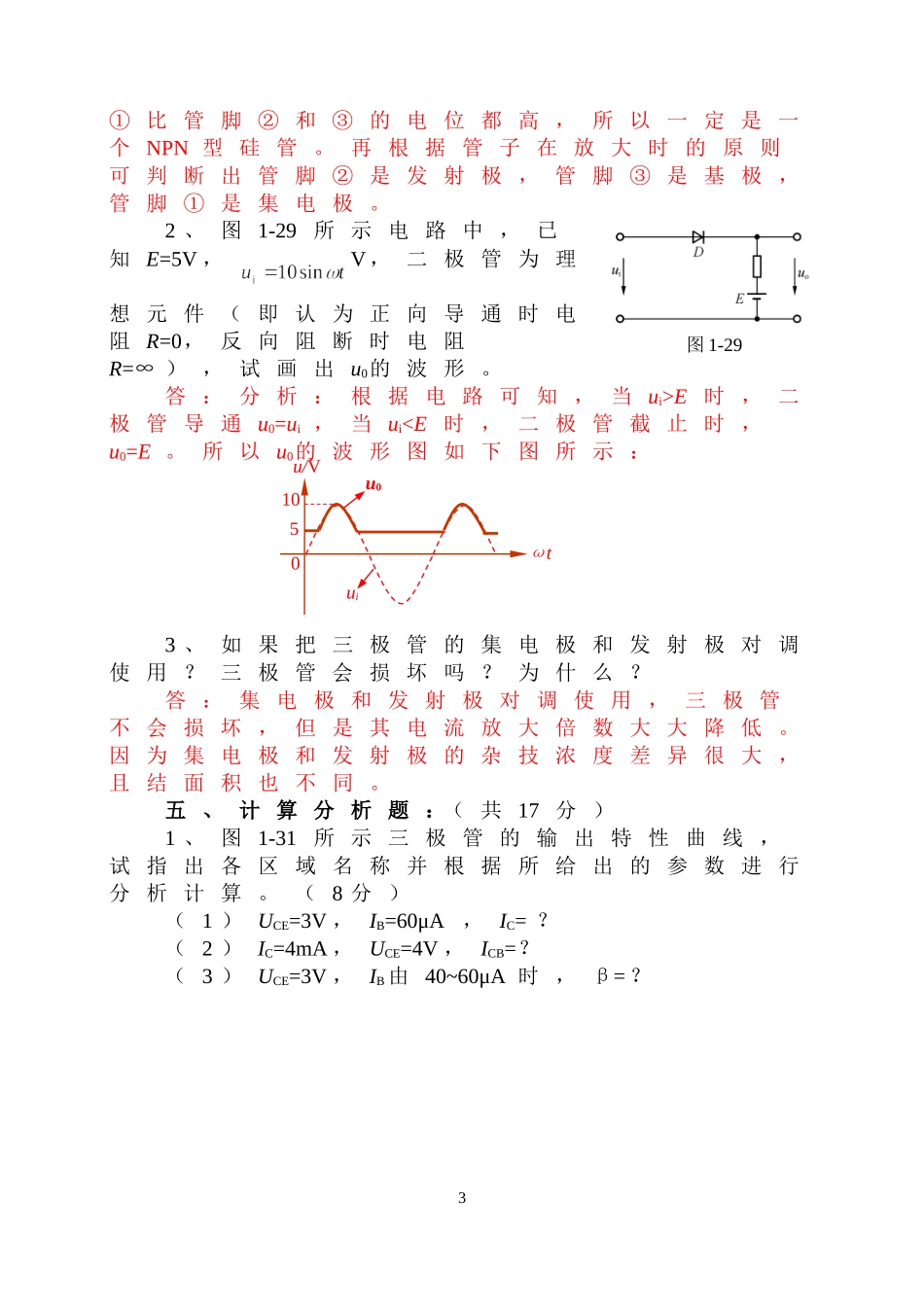

电子技术基础-检测题习题解析(附带答案详解)_第3页
3/17
电子线路综合复习题一、填空题:1、N型半导体是在本征半导体中掺入极微量的五价元素组成的。这种半导体内的多数载流子为自由电子,少数载流子为空穴,不能移动的杂质离子带正电。P型半导体是在本征半导体中掺入极微量的三价元素组成的。这种半导体内的多数载流子为空穴,少数载流子为自由电子,不能移动的杂质离子带负电。2、三极管的内部结构是由发射区、基区、集电区区及发射结和集电结组成的。三极管对外引出的电极分别是发射极、基极和集电极。3、PN结正向偏置时,外电场的方向与内电场的方向相反,有利于多数载流子的扩散运动而不利于少数载流子的漂移;PN结反向偏置时,外电场的方向与内电场的方向一致,有利于少子的漂移运动而不利于多子的扩散,这种情况下的电流称为反向饱和电流。4、检测二极管极性时,需用万用表欧姆挡的R×1K档位,当检测时表针偏转度较大时,与红表棒相接触的电极是二极管的阴极;与黑表棒相接触的电极是二极管的阳极。检测二极管好坏时,两表棒位置调换前后万用表指针偏转都很大时,说明二极管已经被击穿;两表棒位置调换前后万用表指针偏转都很小时,说明该二极管已经绝缘老化不通。5、稳压管是一种特殊物质制造的面接触型硅晶体二极管,正常工作应在特性曲线的反向击穿区。二、判断正误:(每小题1分,共10分)1、P型半导体中不能移动的杂质离子带负电,说明P型半导体呈负电性。(错)2、用万用表测试晶体管时,选择欧姆档R×10K档位。(错)13、无论在任何情况下,三极管都具有电流放大能力。(错)4、二极管只要工作在反向击穿区,一定会被击穿。(错)三、选择题:(每小题2分,共20分)1、单极型半导体器件是(C)。A、二极管;B、双极型三极管;C、场效应管;D、稳压管。2、稳压二极管的正常工作状态是(C)。A、导通状态;B、截止状态;C、反向击穿状态;D、任意状态。3、用万用表检测某二极管时,发现其正、反电阻均约等于1KΩ,说明该二极管(C)。A、已经击穿;B、完好状态;C、内部老化不通;D、无法判断。4、测得NPN型三极管上各电极对地电位分别为VE=2.1V,VB=2.8V,VC=4.4V,说明此三极管处在(A)。A、放大区;B、饱和区;C、截止区;D、反向击穿区。5、正弦电流经过二极管整流后的波形为(C)。A、矩形方波;B、等腰三角波;C、正弦半波;D、仍为正弦波。6、若使三极管具有电流放大能力,必须满足的外部条件是(C)A、发射结正偏、集电结正偏;B、发射结反偏、集电结反偏;C、发射结正偏、集电结反偏;D、发射结反偏、集电结正偏。四、简述题:(每小题4分,共28分)1、某人用测电位的方法测出晶体管三个管脚的对地电位分别为管脚①12V、管脚②3V、管脚③3.7V,试判断管子的类型以及各管脚所属电极。答:管脚③和管脚②电压相差0.7V,显然一个硅管,是基极,一个是发射极,而管脚2①比管脚②和③的电位都高,所以一定是一个NPN型硅管。再根据管子在放大时的原则可判断出管脚②是发射极,管脚③是基极,管脚①是集电极。2、图1-29所示电路中,已知E=5V,V,二极管为理想元件(即认为正向导通时电阻R=0,反向阻断时电阻R=∞),试画出u0的波形。答:分析:根据电路可知,当ui>E时,二极管导通u0=ui,当ui
