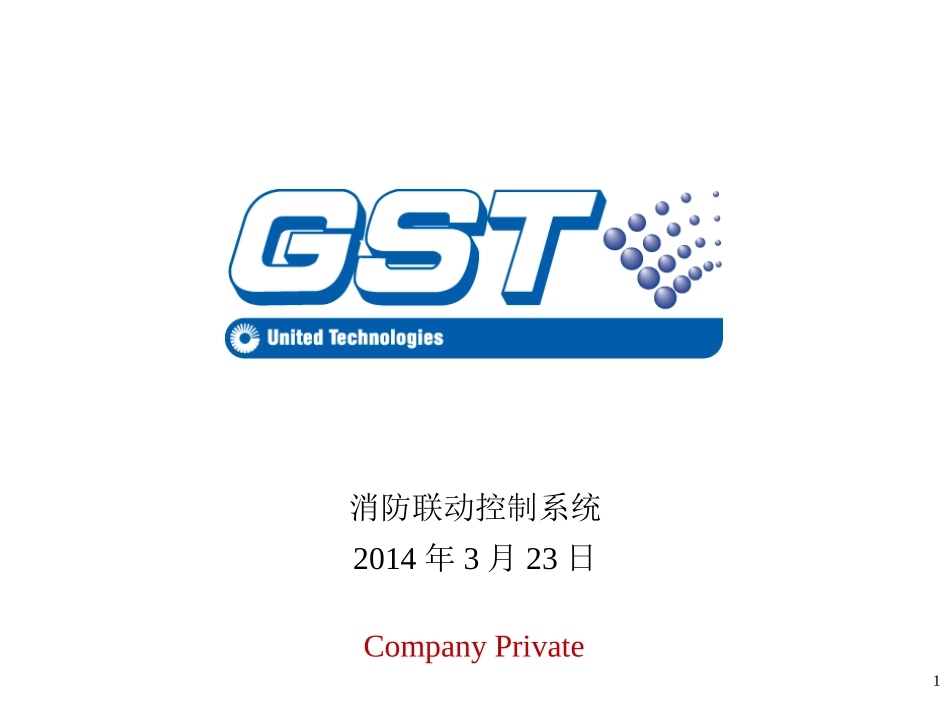

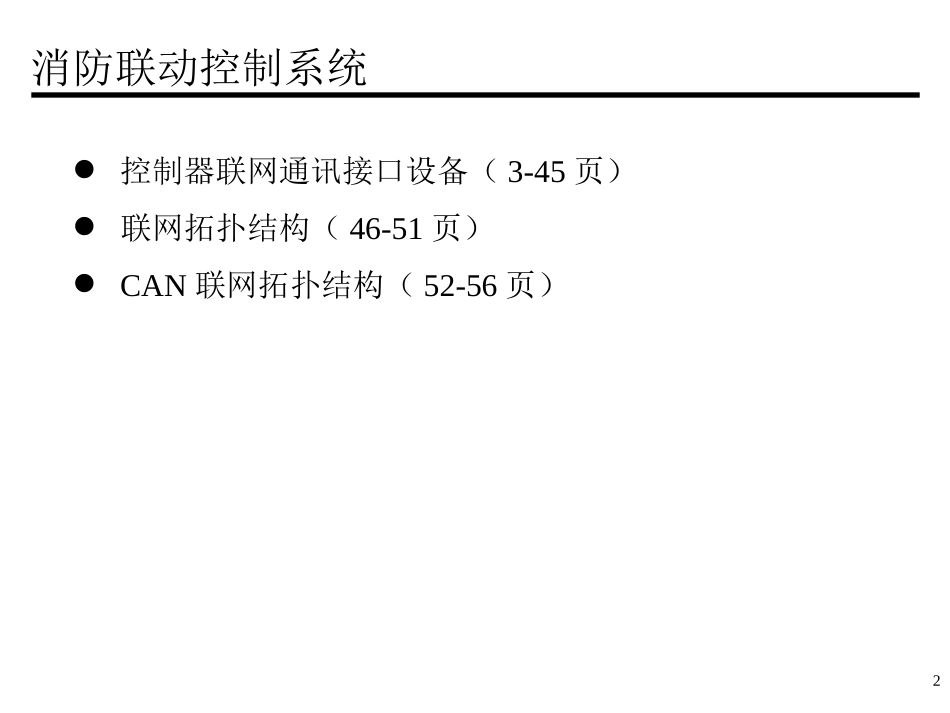

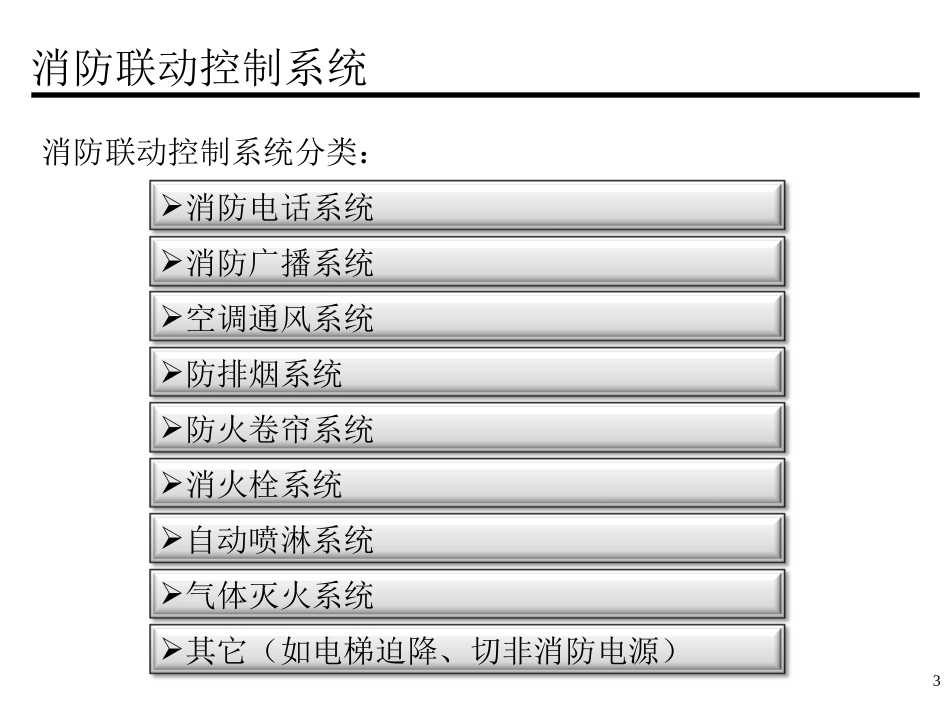

1消防联动控制系统2014年3月23日CompanyPrivate2消防联动控制系统控制器联网通讯接口设备（3-45页）联网拓扑结构（46-51页）CAN联网拓扑结构（52-56页）3消防联动控制系统分类：消防电话系统消防广播系统空调通风系统消防联动控制系统防排烟系统防火卷帘系统消火栓系统自动喷淋系统气体灭火系统其它（如电梯迫降、切非消防电源）4消防电话系统消防电话系统简介：它是一种消防专用的通讯系统，通过这个系统可迅速实现对本建筑物（群）内火灾的人工确认，并可及时掌握火灾现场情况，便于指挥灭火及恢复工作。该系统分总线制和多线制两种实现方式（通常为总线制方式），组成设备略有不同，但实现功能完全相同。在电梯机房、水泵房等重要设备值班室内安装固定式消防电话，在各楼层走廊、楼梯口等位置安装消防电话插孔，在监控室安装一台消防电话主机并配备有两部以上消防电话分机。5消防电话系统消防电话系统简介：当控制器出现火警信号后，值班员手持电话分机，赶赴现场,人工确认火情，将电话分机插入附近的消防电话插孔内，即可向监控室值班员反馈信息。当电梯机房、水泵房等重要位置出现火情时，监控室值班员也可远程启动现场的固定式消防电话，直接向现场值班员询问；现场值班员也可先摘下固定式消防电话，直接向监控室反映情况。6消防广播系统消防广播系统简介：消防广播系统由卡座、CD机、播音话筒、功率放大器、现场广播音箱及广播切换模块等组成。火灾发生时，关闭着火层及相邻层的正常广播，接通紧急广播。用来指挥现场人员进行有秩序的疏散和有效组织灭火工作。（注意：地下所有层按同一个层面理解）7消防广播系统消防广播系统简介：广播切换模块专用于总线制消防广播系统中各防火分区内正常广播与消防广播间的现场切换控制。关于消防电话系统与消防广播系统的详细安装使用说明请详见()部分。8空调通风系统空调通风系统：在建筑物内通常安装有空调机组、新风机等通风换气设备，在空调管道的送、回风口处安装有70度熔断式防火阀。火灾发生时，应关闭着火区域的空调及新风机，停止向着火层输送新风，减少助燃。空调、新风机等被控型设备：采用输入/输出型模块（又叫控制类模块）控制，除完成控制外，还可监视其动作信号。70度熔断式防火阀等主动型设备：采用输入型模块（又叫监视类模块）监视其动作信号。9空调通风系统新风机组：楼外新鲜空气由机组吸入，经过温度增减调节和加湿处理后，通过送风风道送到各个房间。10空调通风系统空调机组：少量的楼外新鲜空气和大量的室内回风由机组吸入，经过温度增减调节和加湿处理后，通过送风风道送到各个房间。11空调通风系统空调通风系统：防火阀安装于空调风管回风口，当出现火情时关闭防火阀能阻断风管，起到两个作用：1.不往火灾现场输送空气，避免助燃；2.阻止火源从风管往其它地方扩散。70度熔断式防火阀12防排烟系统防排烟系统：烟气具有毒害性、减光性、恐怖性等特点，危害大。防排烟系统设置在疏散通道和人员密集的部位，利于人员的安全的疏散；可以将现场的烟和热及时排出，减弱火势蔓延，排出灭火障碍，是灭火的配套设施疏散通道特别是防烟楼梯间以及前室或合用前室，以及走道是设置防排烟的关键部位13防烟加压送风示意图防排烟系统14防排烟系统防排烟系统主要包括正压送风和排烟系统两大类。正压送风系统由正压送风机、正压送风阀组成。正压送风机火灾时人员逃生通道应是楼梯间。因此，保持楼梯间的正压使烟火不得入内就十分重要了。正压风机一般处于屋顶，与各层的正压风阀联动。火灾初起时打开风阀，启动正压送风机，使楼梯间、电梯厅处于正压状态。15防排烟系统正压送风阀正压送风阀：正压送风是阻止烟气进入疏散区域。火灾时打开对应区域正压风机及对应正压送风阀，令新鲜空气高压充入，达到阻止烟气的目的。16防排烟系统排烟系统由排烟机、排烟阀及280度（排烟）防火阀组成。排烟机：排烟系统是将烟气排出建筑物外，是人员安全疏散的重要保证。排烟机平时可以低速用于通风换气，火灾时远程启动高速排烟。排烟机17防排烟系统排烟阀：在通风管上设排烟阀，平时关闭排烟阀，火灾时打开着火区的排...
