照明线路安装VIP专享VIP免费

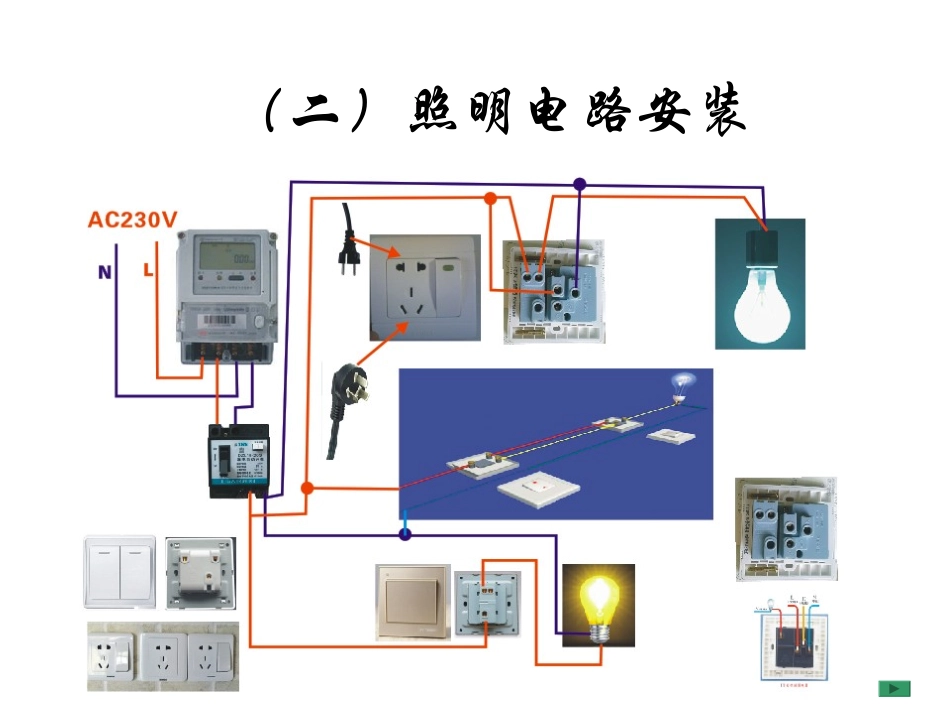

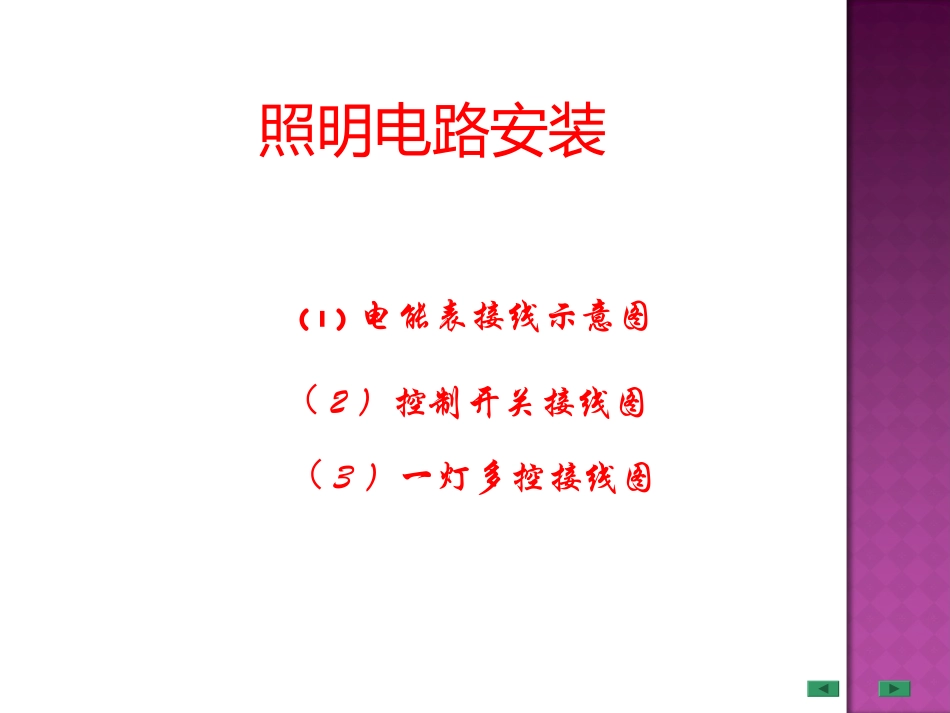

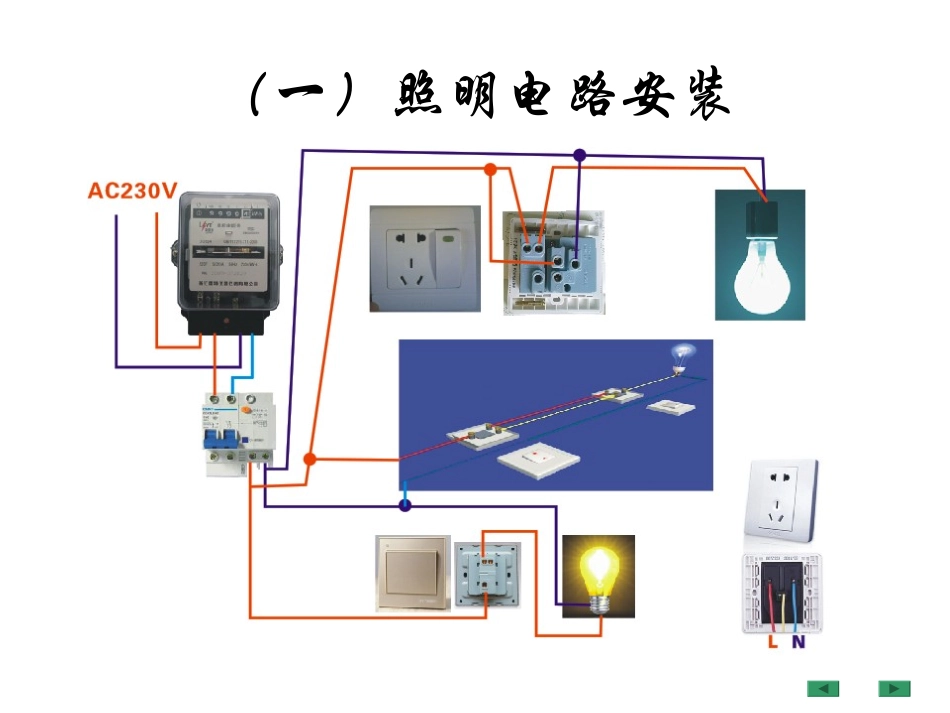

照明电路安装（1）电能表接线示意图（2）控制开关接线图（3）一灯多控接线图（一）照明电路安装（二）照明电路安装元器件简介电度表电度表断路器断路器漏电保护器漏电保护器插座插座单刀双掷开关单刀双掷开关接线排接线排元器件简介•作用：通断电源和过载及短路保护；•过去：用刀开关加保险丝，不安全；•现在：用断路器可过载自动跳闸（内部有主触点连杆装置过流脱口器欠压脱口器线圈释放弹簧），不用换保险。有的配置漏电保护器。（如电源）无电压不能闭合断路器断路器元器件简介断路器的原理图断路器的原理图元器件简介•作用：漏电保护作用•单相和三线零序互感器来去电流不同脱扣器动作漏电保护器漏电保护器单相漏电保护器单相漏电保护器三相漏电保护器三相漏电保护器.•.漏电开关接线：上进左零右火下出左零右火动作电流与动作时间元器件简介•有两孔三孔四孔插座插座•一灯多控接线图(二）电度表图6-3电度表的电路和磁路（a）铁芯结构（b）电路和磁路1—电流元件铁芯2电压元件铁芯3—铝盘4—回磁板单相电度表工作原理被测电路电压u加在电压线圈上，在其铁芯中形成一个交变的磁通，这个磁通的一部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中；同理，被测电路电流i通过电流线圈后，也要在电流线圈的U形铁芯中形成一个交变磁通Φi，这个磁通由U形成铁芯的一端由下至上穿过铝盘，然后又由上至下穿过铝盘回到U形铁芯的另一端。电度表的电路和磁路如图6-3所示，其中回磁板4是由钢板冲制而成的，它的下端伸入铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈工作磁通的回路。由于穿过铝盘的两个磁通是交流磁通，而且是在不同位置穿过铝盘，因此就在各自穿过铝盘的位置附近产生感应涡流，如图所示，这两个磁通与这些涡流的相互作用，便在铝盘上产生推动铝盘转动的转动力矩。1、类别代号：D--电度表2、组别代号表示相线：D--单相；S--三相三线；T--三相四线。表示用途的分类：D-多功能；S--电子式；X--无功；Y--预付费；F--复费率。3、设计序号用阿拉伯数字表示。每个制造厂的设计序号不同，如长沙希麦特电子科技发展有限公司设计生产的电度表产品备案的序列号为971，正泰公司的为666等常用电度表外型如下图4、基本电流和额定最大电流基本电流是确定电度表有关特性的电流值，额定最大电流是仪表能满足其制造标准规定的准确度的最大电流值。如5(20)A即表示电度表基本电流为5A，额定最大电流为20A，对于三相电度表还应在前面乘于相数，如3×(20)A。5、参比电压指的是确定电度表有关特性的电压值对于三相三线电度表以相数乘以线电压表示，如3×380V对于三相四线电度表以相数乘以相电压或线电压表示，如3×220V/380V对于单相电度表则以电压线路接线端上的电压表示，如220V四、机械式单相电度表的接法1、单相电度的构成及电路原理图单相电度表由接线端子、电流线圈、电压线圈、计量转盘、计数器构成，只要电流线圈通过电流，同时电压线圈加有电压，转盘就受到电磁力而转动。单相电度表共有5个接线端子，其中有两个端子在表的内部用连接片短接，所以，单相电度表外接端子只有4个，即1、2、3、4号端子。由于电度表的型号不同，各类型的表在铅封盖内都有4个端子的接线图。原理图如下单相电度内5和1端短接片已断开时的接法。由于表内短接片已断开，所以互感器的K2端子应该接地，同时电压线圈应该接于电源两端。如图1、直接入法如果负载的功率在电度表允许的范围内，即流过电度表电流线圈的电流不至于导致线圈烧毁，那么就可以釆用直接接入法。直接接入法：单相电度表共有四个接线端子，从左至右按1、2、3、4编号，如下图接线一般有两种，一种是1、3接进线，2、4接出线；另一种是1、2接进线，3、4接出线。无论何种接法相线(火线)必须接入电表的电流线圈的端子。由于有些电表的接线特殊，具体的接线方法需要参照接线端子盖板上接线图去接。五、机械式三相四线制有功电度表的常用接法1、直接接法如果负载的功率在电度表允许的范围内，那么就可以采用直接入法。如图六、电子式电能表实物图简介随着数字电子技术的进步，近几年来，老式机械电度表正逐步退出历史舞台，取代它是...
