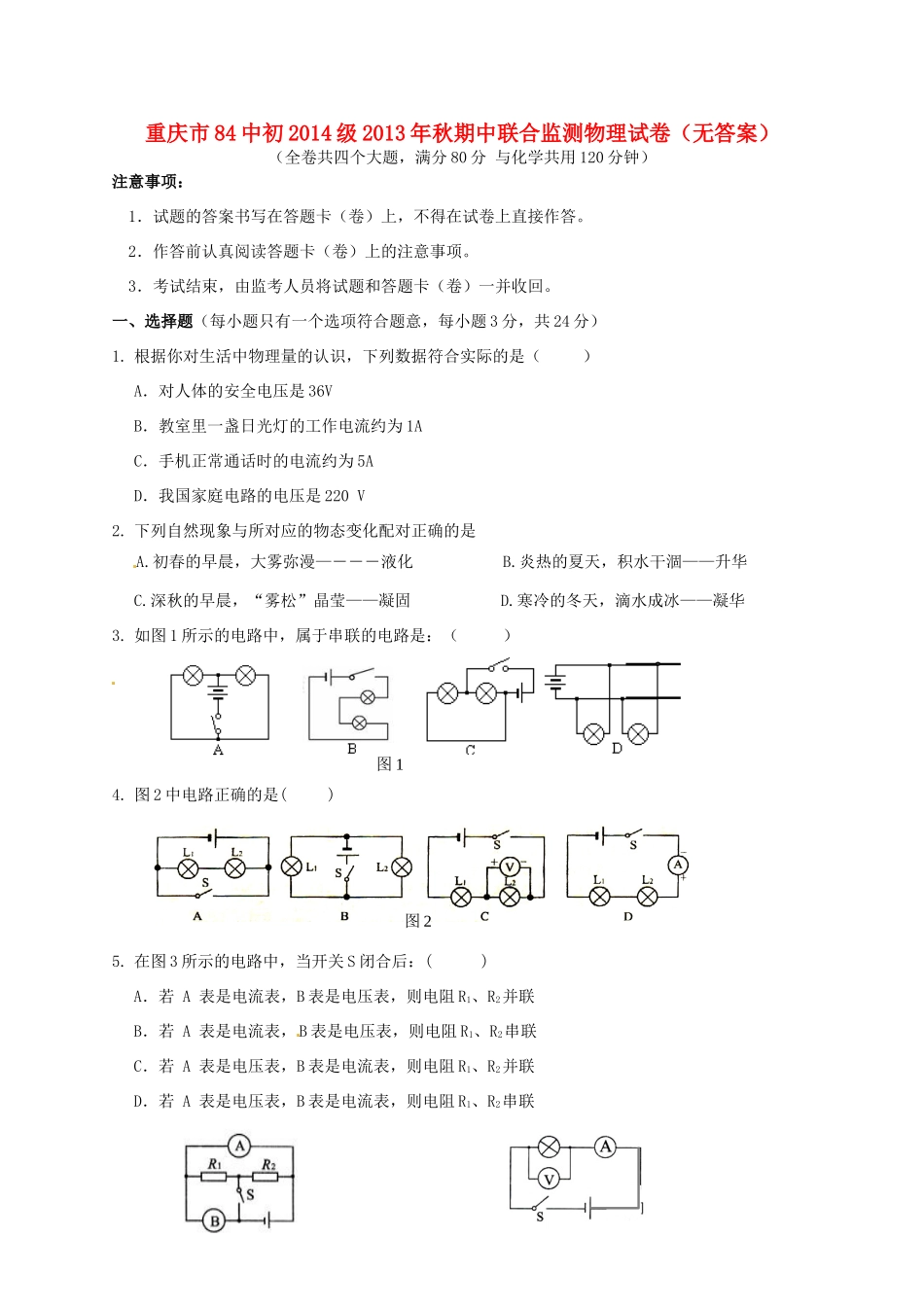

重庆市84中初2014级2013年秋期中联合监测物理试卷（无答案）（全卷共四个大题，满分80分与化学共用120分钟）注意事项：1．试题的答案书写在答题卡（卷）上，不得在试卷上直接作答。2．作答前认真阅读答题卡（卷）上的注意事项。3．考试结束，由监考人员将试题和答题卡（卷）一并收回。一、选择题（每小题只有一个选项符合题意，每小题3分，共24分）1.根据你对生活中物理量的认识，下列数据符合实际的是（）A．对人体的安全电压是36VB．教室里一盏日光灯的工作电流约为1AC．手机正常通话时的电流约为5AD．我国家庭电路的电压是220V2.下列自然现象与所对应的物态变化配对正确的是A.初春的早晨，大雾弥漫—―――液化B.炎热的夏天，积水干涸——升华C.深秋的早晨，“雾松”晶莹——凝固D.寒冷的冬天，滴水成冰——凝华3.如图1所示的电路中，属于串联的电路是：（）4.图2中电路正确的是()5.在图3所示的电路中，当开关S闭合后：()A．若A表是电流表，B表是电压表，则电阻R1、R2并联B．若A表是电流表，B表是电压表，则电阻R1、R2串联C．若A表是电压表，B表是电流表，则电阻R1、R2并联D．若A表是电压表，B表是电流表，则电阻R1、R2串联图1图26．如图4所示的电路，合上开关，小灯泡正常发光。若将小灯泡和电流表的位置互换，则合上开关后的现象是（）A．小灯泡不发光B．小灯泡会烧坏C．小灯泡仍正常发光D．电压表和电流表都没有示数7．关于热现象，下列说法正确的是（）A．物体温度越低，分子运动越剧烈B．温度越高的物体含有的热量越多C．水沸腾时要吸收热量，温度保持不变D．冬天用热水袋暖手是做功的方式改变内能8．有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作。图5所示电路图中，符合上述要求的是：（）二、填空作图题（第14题作图2分，其余每空1分，共16分）9．串联和并联电路是最常见的两种连接方式，开关和用电器是_________联的，城市街道的路灯是_________联的。10．汽车发动机常用水来做冷却剂，这是因为水的____________较大；焦炭的热值为3.0×107J/kg，它的物理意义是__________________________________。11．电阻R1＝2Ω、R2＝6Ω，把两个电阻串联接入电路，通过两个电阻的电流之比I1∶I2＝_______。把两个电阻并联接入电路，两个电阻两端的电压之比U1∶U2＝_______。12．一段导体两端电压为3V时，通过导体的电流为0.3A，则这段导体的电阻为Ω，当导体两端的电压变为0V时，导体的电阻为Ω。13．在“用电流表测电流”的实验中，某同学接成图6（a）所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图6（b）所示，则灯L2的电流为A，灯L1的电流为M图3图4图5ABCDMSS1MSS1S2MS1S2S3MS3S2S1（b）0123A00.20.40.6AAA1A2L1L2（a）图6A。14．同学们在物理电学的学习和实验探究过程中，发现很多现象，也提出了很多问题。请写出其中的两个，与同学交流、分享。（请勿与示例重复）示例：⑴电压表为什么要并联？⑵同样的实验器材，两个灯并联比两个灯串联使用发光要亮一些。⑴⑵15．（1）在图7的电路图中，要使电灯都发光，在两个○内各正确填入电流表、电压表的符号。（2）请在虚线方框中画出图8对应的电路图。三、实验与探究题（第16题4分，第17题6分．第l8题10分，共20分）16．如图9是“探究串联电路电流特点”的实验电路图：（1）实验中，选择两个小灯泡的规格应该是________的（填“相同”或“不相同”）。（2）下表是某同学实验中的一组数据：电流表的位置ABC电流I／A0.30.31.5指出上述表格所记录的数据中，明显错误的数值是____，造成错误的原因是________。（3）实验中某同学发现两个串联的小灯泡中，只有一个灯发光，造成一个小灯泡不发光的原因是可能是()A．通过两个灯的电流不相等B．不发光灯泡的灯丝断了L1L2S图7图8图9+_C．不发光的小灯泡一定短路D．不发光的小灯泡可能短路17．在“观察水的沸腾”实验中，当水温升到88℃时，每隔lmin读一次温度计的示数，直到水沸腾3min后停止读数，数据记录如下表：时间/min012345678温度/℃889092949698989898(1)根...
