中考物理第一轮复习 专题19 生活用电讲和练试卷VIP免费

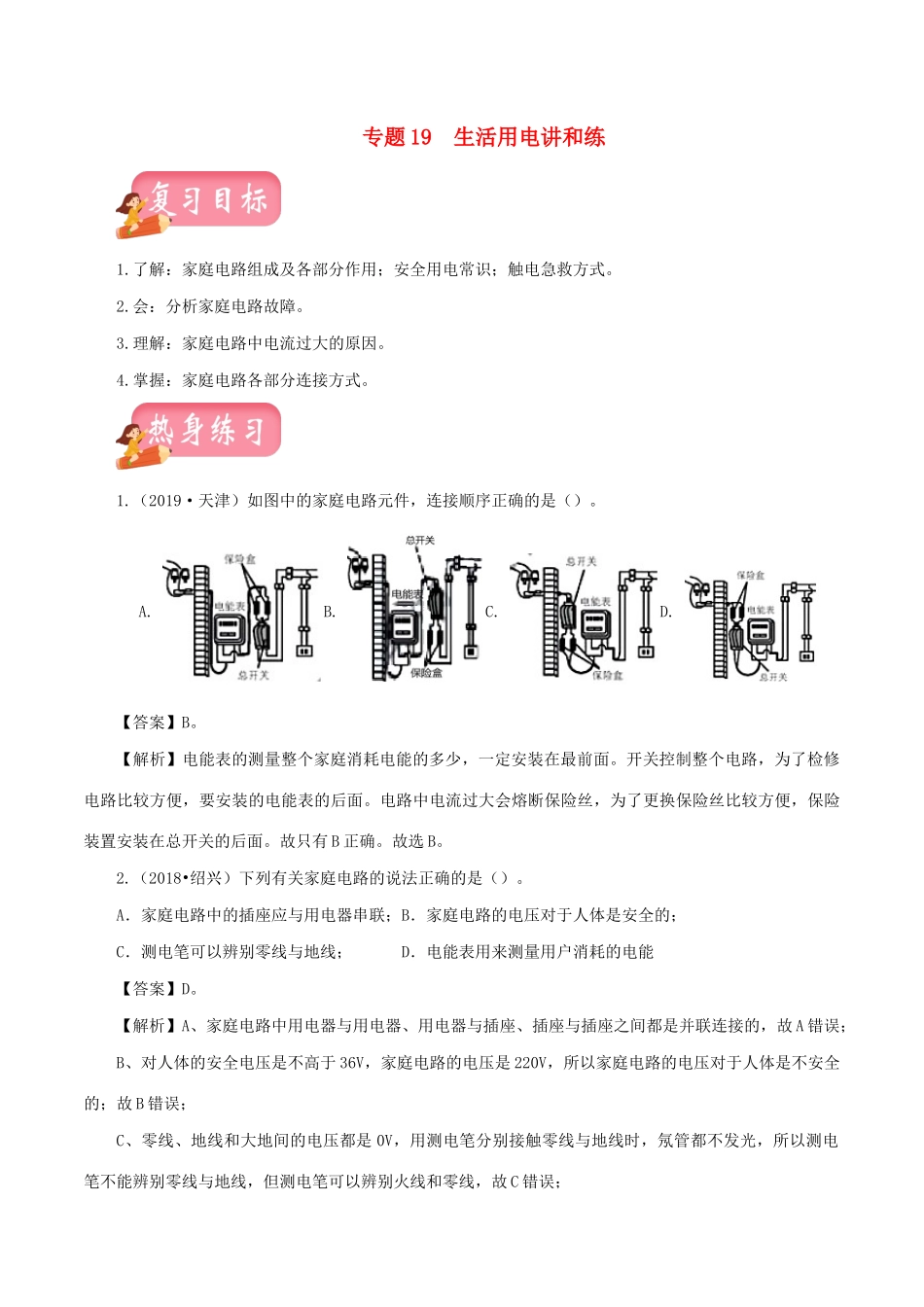

专题19生活用电讲和练1.了解：家庭电路组成及各部分作用；安全用电常识；触电急救方式。2.会：分析家庭电路故障。3.理解：家庭电路中电流过大的原因。4.掌握：家庭电路各部分连接方式。1.（2019·天津）如图中的家庭电路元件，连接顺序正确的是（）。A.B.C.D.【答案】B。【解析】电能表的测量整个家庭消耗电能的多少，一定安装在最前面。开关控制整个电路，为了检修电路比较方便，要安装的电能表的后面。电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险装置安装在总开关的后面。故只有B正确。故选B。2.（2018•绍兴）下列有关家庭电路的说法正确的是（）。A．家庭电路中的插座应与用电器串联；B．家庭电路的电压对于人体是安全的；C．测电笔可以辨别零线与地线；D．电能表用来测量用户消耗的电能【答案】D。【解析】A、家庭电路中用电器与用电器、用电器与插座、插座与插座之间都是并联连接的，故A错误；B、对人体的安全电压是不高于36V，家庭电路的电压是220V，所以家庭电路的电压对于人体是不安全的；故B错误；C、零线、地线和大地间的电压都是0V，用测电笔分别接触零线与地线时，氖管都不发光，所以测电笔不能辨别零线与地线，但测电笔可以辨别火线和零线，故C错误；D、电能表用来测量用户在一定时间内消耗的电能，并且根据电能的多少来收取电费，故D正确。故选D。3.（2018•聊城）如图是常用的带有多插孔的插排。小明家插排的指示灯已经损坏，但闭合开关后插孔上连接的用电器仍可以正常工作。某一天小明家装修时将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象。则下列说法中正确的是（）。A．插排上的插孔与指示灯是串联关系；B．“跳闸”的原因一定是电路发生了断路；C．“跳闸”的原因一定是电路发生了短路；D．“跳闸”的原因可能是电路总功率过大【答案】D。【解析】A、插排上的插孔与指示灯是并联的，故A错误；BCD、小明家将切割机插入插排，切割机工作时，家中的空气开关出现了“跳闸”现象，这说明切割机的功率过大，造成干路中电流过大，故D正确，BC错误。故选D。4.（2018•枣庄）在生活中，我们有时会遇到以下几种情况，在下述情况中可能引起家庭电路中空气开关跳闸的是（）。（1）电路中增加大功率的用电器；（2）插座中的两个线头相碰；（3）开关中的两个线头相碰；（4）户外输电线绝缘皮破损。A．（1）和（2）B．（2）和（3）C．（1）和（3）D．（2）和（4）【答案】A。【解析】（1）电路中增加了大功率用电器，会导致用电器的总功率过大，会导致电流过大，引起家庭电路中空气开关跳闸；（2）插座中的两个线头相碰，会造成电路短路；从而造成电流过大，引起家庭电路中空气开关跳闸；（3）开关中的两个线头相碰，会导致开关无法控制用电器，用电器将一直工作，但不会导致电流过大，不会引起家庭电路中空气开关跳闸；（4）户外输电线绝缘皮破损，不会引起家庭电路中的电流过大，不会引起家庭电路中空气开关跳闸。可见，可能引起家庭电路中空气开关跳闸的是（1）（2）。故选A。5.（2018•广安）关于家庭电路和安全用电，下列说法中正确的是（）。A．使用试电笔时，手指不能触碰试电笔上端的金属帽；B．金属外壳的用电器必须接地；C．低于220V的电压对人体都是安全的；D．若空气开关“跳闸”，一定是电路中出现了短路【答案】B。【解析】A、使用试电笔时笔尖应该接触被测导线，手指按住笔尾的金属帽。故A错误；B、有些电器的外壳是金属的，为了防止漏电，把外壳接地让漏出来的电导入到大地，避免触电。故B正确；C、经验证明，只有不高于36V的电压对人体才是安全的。故C错误；D、空气开关“跳闸”，说明电路电流太大，原因是电路中出现了短路或用电器的总功率过大。故D错误。故选B。6.（2019·湘潭）下列做法符合安全用电要求的是（）。A．用湿布擦拭正在工作的台灯；B．在未断开电源的情况下更换灯泡；C．一个插座上同时使用多个大功率用电器；D．家庭电路中安装保险丝或空气开关【答案】D。【解析】A、生活中的水是导体，用湿布擦拭正在工作的台灯容易发生触电事故，故A错误；B、在未断开电源开关的情况下更换灯泡，灯泡处仍带电，容...
