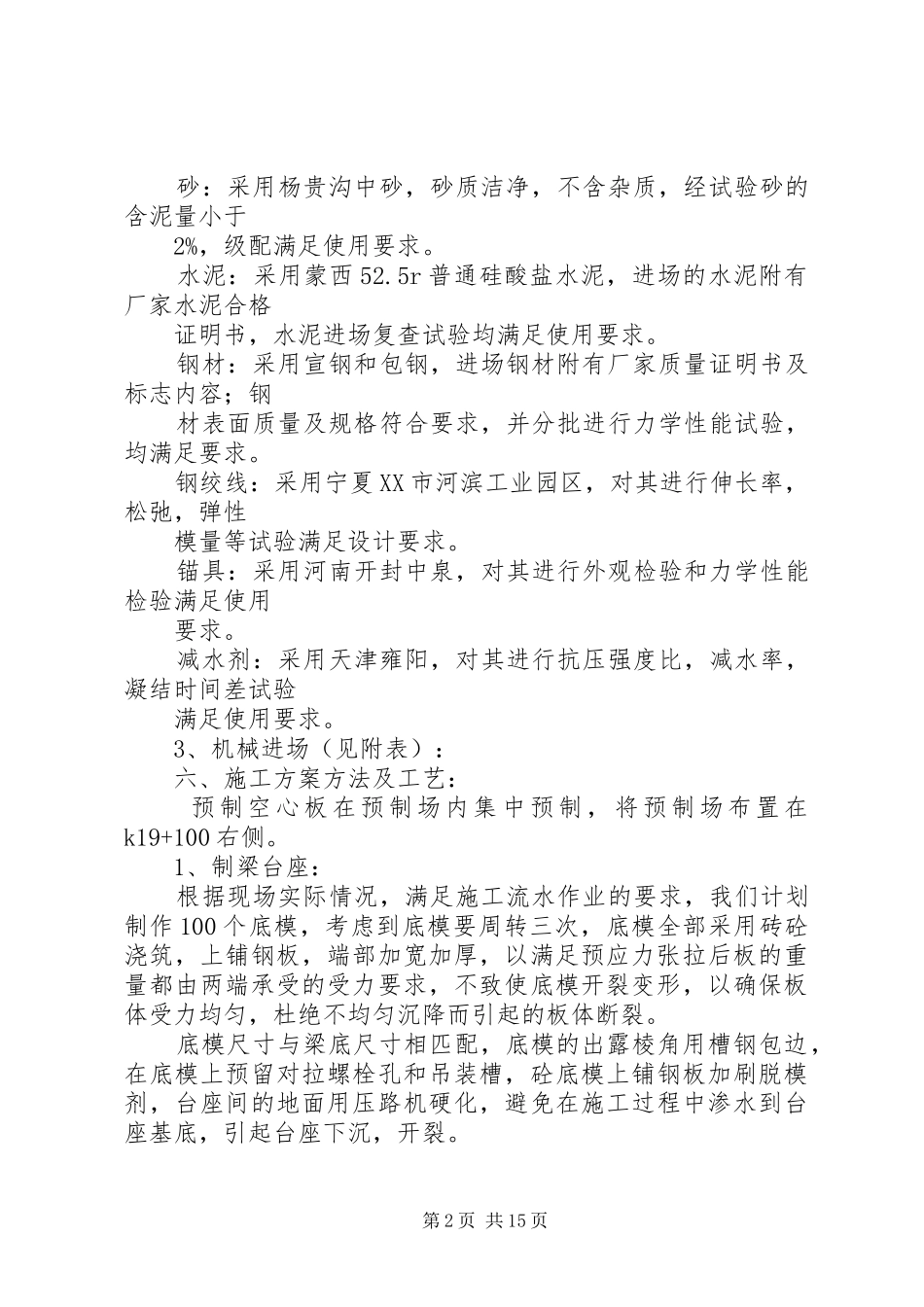

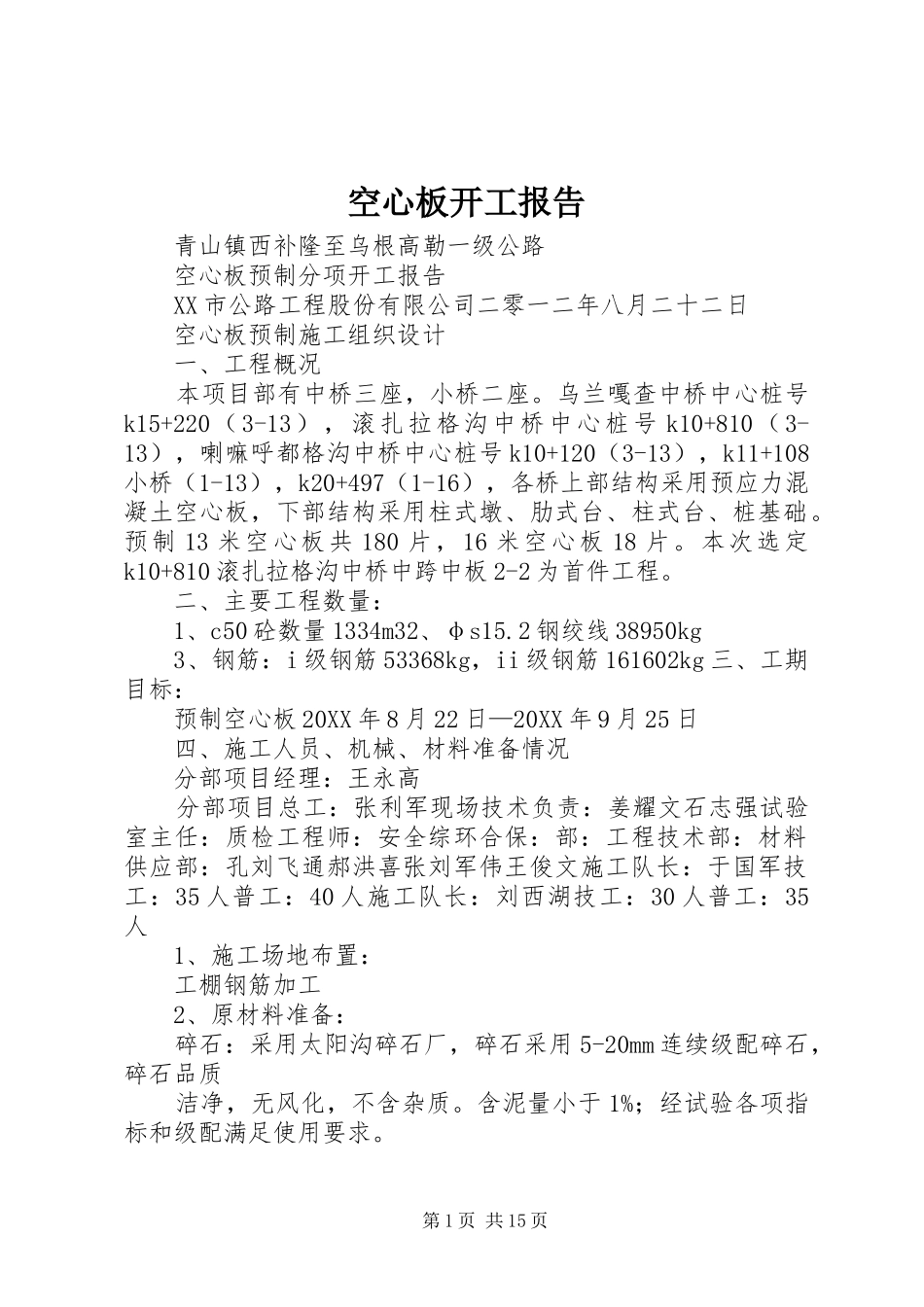

空心板开工报告青山镇西补隆至乌根高勒一级公路空心板预制分项开工报告XX市公路工程股份有限公司二零一二年八月二十二日空心板预制施工组织设计一、工程概况本项目部有中桥三座，小桥二座。乌兰嘎查中桥中心桩号k15+220（3-13），滚扎拉格沟中桥中心桩号k10+810（3-13），喇嘛呼都格沟中桥中心桩号k10+120（3-13），k11+108小桥（1-13），k20+497（1-16），各桥上部结构采用预应力混凝土空心板，下部结构采用柱式墩、肋式台、柱式台、桩基础。预制13米空心板共180片，16米空心板18片。本次选定k10+810滚扎拉格沟中桥中跨中板2-2为首件工程。二、主要工程数量：1、c50砼数量1334m32、φs15.2钢绞线38950kg3、钢筋：i级钢筋53368kg，ii级钢筋161602kg三、工期目标：预制空心板20XX年8月22日—20XX年9月25日四、施工人员、机械、材料准备情况分部项目经理：王永高分部项目总工：张利军现场技术负责：姜耀文石志强试验室主任：质检工程师：安全综环合保：部：工程技术部：材料供应部：孔刘飞通郝洪喜张刘军伟王俊文施工队长：于国军技工：35人普工：40人施工队长：刘西湖技工：30人普工：35人1、施工场地布置：工棚钢筋加工2、原材料准备：碎石：采用太阳沟碎石厂，碎石采用5-20mm连续级配碎石，碎石品质洁净，无风化，不含杂质。含泥量小于1%；经试验各项指标和级配满足使用要求。第1页共15页砂：采用杨贵沟中砂，砂质洁净，不含杂质，经试验砂的含泥量小于2%，级配满足使用要求。水泥：采用蒙西52.5r普通硅酸盐水泥，进场的水泥附有厂家水泥合格证明书，水泥进场复查试验均满足使用要求。钢材：采用宣钢和包钢，进场钢材附有厂家质量证明书及标志内容；钢材表面质量及规格符合要求，并分批进行力学性能试验，均满足要求。钢绞线：采用宁夏XX市河滨工业园区，对其进行伸长率，松弛，弹性模量等试验满足设计要求。锚具：采用河南开封中泉，对其进行外观检验和力学性能检验满足使用要求。减水剂：采用天津雍阳，对其进行抗压强度比，减水率，凝结时间差试验满足使用要求。3、机械进场（见附表）：六、施工方案方法及工艺：预制空心板在预制场内集中预制，将预制场布置在k19+100右侧。1、制梁台座：根据现场实际情况，满足施工流水作业的要求，我们计划制作100个底模，考虑到底模要周转三次，底模全部采用砖砼浇筑，上铺钢板，端部加宽加厚，以满足预应力张拉后板的重量都由两端承受的受力要求，不致使底模开裂变形，以确保板体受力均匀，杜绝不均匀沉降而引起的板体断裂。底模尺寸与梁底尺寸相匹配，底模的出露棱角用槽钢包边，在底模上预留对拉螺栓孔和吊装槽，砼底模上铺钢板加刷脱模剂，台座间的地面用压路机硬化，避免在施工过程中渗水到台座基底，引起台座下沉，开裂。第2页共15页2、钢筋的绑扎：骨架采用在钢筋棚下料、现场台座绑扎成型的施工方法。施工中必须按照设计施工图尺寸进行钢筋的下料、弯制，弯制好的半成品钢筋应分类、编号、整齐有序的堆放，空心板钢筋绑扎时须保证钢筋的位置、间距，严格按照设计图纸控制，钢筋骨架现场绑扎时，在底模上先安装支座预埋钢板，在底模上准确标出各段钢筋的位置。绑扎侧板钢筋时同时预留孔道，空心板预留孔道采用预埋波纹管成形，确保其接缝严密不漏浆，用0.3mm钢带卷制成直径为55mm的波纹管，波纹管的位置按设计坐标设置，接头采用大一号的波纹管作为接头管，重叠25cm缠5cm宽的多层胶带，防止漏浆而堵塞孔道。波纹管采用井字定位筋定位，弯曲部分每隔50cm设置一个，直线部分每隔100cm设置一个，定位筋与梁体钢筋应焊牢，以防止浇筑混凝土过程中波纹管移位，波纹管安装就位过程中尽量避免反复弯曲，以防管壁开裂，同时防止电焊火花烧伤管壁。波纹管安装好后，专人检查波纹管的位置和形状是否与设计相符，固定是否牢靠，接头是否严密，管壁有无破损，如有破损用粘胶布的方法修补，孔道锚固端的预埋锚垫板须垂直孔道中心线。为防止砼浇注过程中波纹管变形过大，在管内放置芯棒。绑扎板顶横向环形钢筋时，要牢固定位，为保证混凝土的保护层厚度，在钢筋与模板间采用钢筋头，钢筋头加工成斜面，并使斜的一面支向模板。保证布置均匀，定位准...
