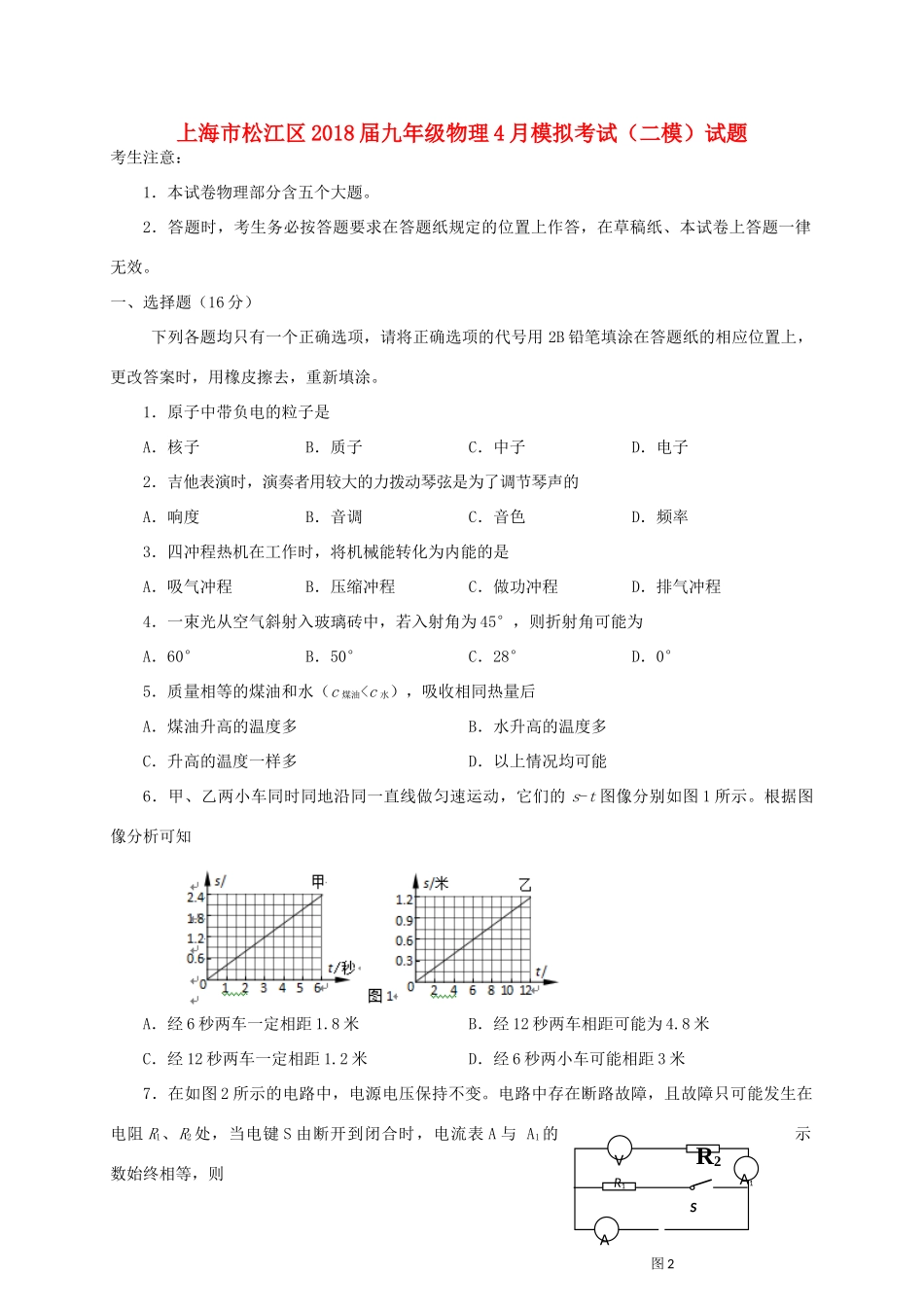

图2SAVA1R2R1上海市松江区2018届九年级物理4月模拟考试（二模）试题考生注意：1．本试卷物理部分含五个大题。2．答题时，考生务必按答题要求在答题纸规定的位置上作答，在草稿纸、本试卷上答题一律无效。一、选择题（16分）下列各题均只有一个正确选项，请将正确选项的代号用2B铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂。1．原子中带负电的粒子是A．核子B．质子C．中子D．电子2．吉他表演时，演奏者用较大的力拨动琴弦是为了调节琴声的A．响度B．音调C．音色D．频率3．四冲程热机在工作时，将机械能转化为内能的是A．吸气冲程B．压缩冲程C．做功冲程D．排气冲程4．一束光从空气斜射入玻璃砖中，若入射角为45°，则折射角可能为A．60°B．50°C．28°D．0°5．质量相等的煤油和水（c煤油SB），若将甲物体完全浸没在水中，水不溢出；将乙物体放在B上，则水对容器底部压强的变化量△p水大于B物体对水平桌面压强的变化量△p桌，（ρ甲>ρ水）则A．ρ甲一定大于ρ乙B．G甲一定大于G乙C．V甲一定大于V乙D．G甲可能大于G乙二、填空题（共23）请将结果填入答题纸的相应位置。9．教室里的日光灯额定电压是（1）伏，投影仪和日光灯之间是（2）连接的（选填“串联”或“并联”）。教室里日光灯总功率为0.48千瓦，如果在大课间活动时能够及时关灯，每天大课间活动时间是0.5小时，则每天可以节约用电（3）千瓦时。10．某高铁列车以300千米/时的速度匀速行驶，以地面为参照物，列车是（4）的（选填“运动”或“静止”），经过0.5小时列车行驶的路程为（5）千米；车轮行驶过后铁轨会发热，这是通过（6）的方式使铁轨的内能增大。11．若某导体两端电压为9伏，通过它的电流为0.6安，则10秒内通过该导体横截面的电荷量为（7）库，导体的电阻为（8）欧。当该导体两端电压变为18伏时，10秒内电流做功为（9）焦。12．物理知识在生活中有着广泛的应用：火箭在飞行过程中是通过发动机“点火”实现变轨的，这说明（10）；篮球被投出后能继续上升，是由于篮球具有（11）；吸尘器和脱排油烟机工作时是利用（12）将灰尘和油烟压入用电器的。13．如图4所示，此滑轮可以看作（13）杠杆（选填“省力”、“等臂”或“费力”）；若物体受到的重力为20牛且处于静止状态，不计摩擦和滑轮重力，F图4图3ABA1A2ASR2VR1图5力F的大小为（14）牛；物体上升时，它的重力势能（15）（选填“增大”、“不变”或“减小”）。14．在图5所示的电路中，电源电压保持不变。闭合电键S后，各电表都有示数。用某完好的定值电阻R替换R1（R>R1），在下列①~⑥项中，不变的（16）；变大的是（17）。（均选填下面的序号）①电流表A1的示数②电流表A2的示数③电流表A的示数④电压表V示数与电流表A2示数的比值⑤电流表A2示数与电流表A1示数的比值⑥电流表A示数与电流表A1示数的比值。15．某学校科技小组设计了一台“电子秤”，实际上是压力测量仪，用它来称量物体的质量，其结构原理如图6所示，P为金属滑片，固定在安放托盘的轻弹簧上，并能随轻弹簧一起自由滑动。①该“电子秤”运用的物理知识（18）（写出两点）；②图中的“质量表”是由（19）改装的(选填“电压表”或“电流表”)。图中R0的作用是（20）。三、作图题（共7分）请将图直接画在答题纸的相应位置，作图题必须使用2B铅笔。16．重6牛的小球用细线悬挂在天花板上，用力的图示法在图7中画出它受到的重力G。17．根据平面镜成像特点，在图8中画出物体AB在平面镜MN中所成的...
