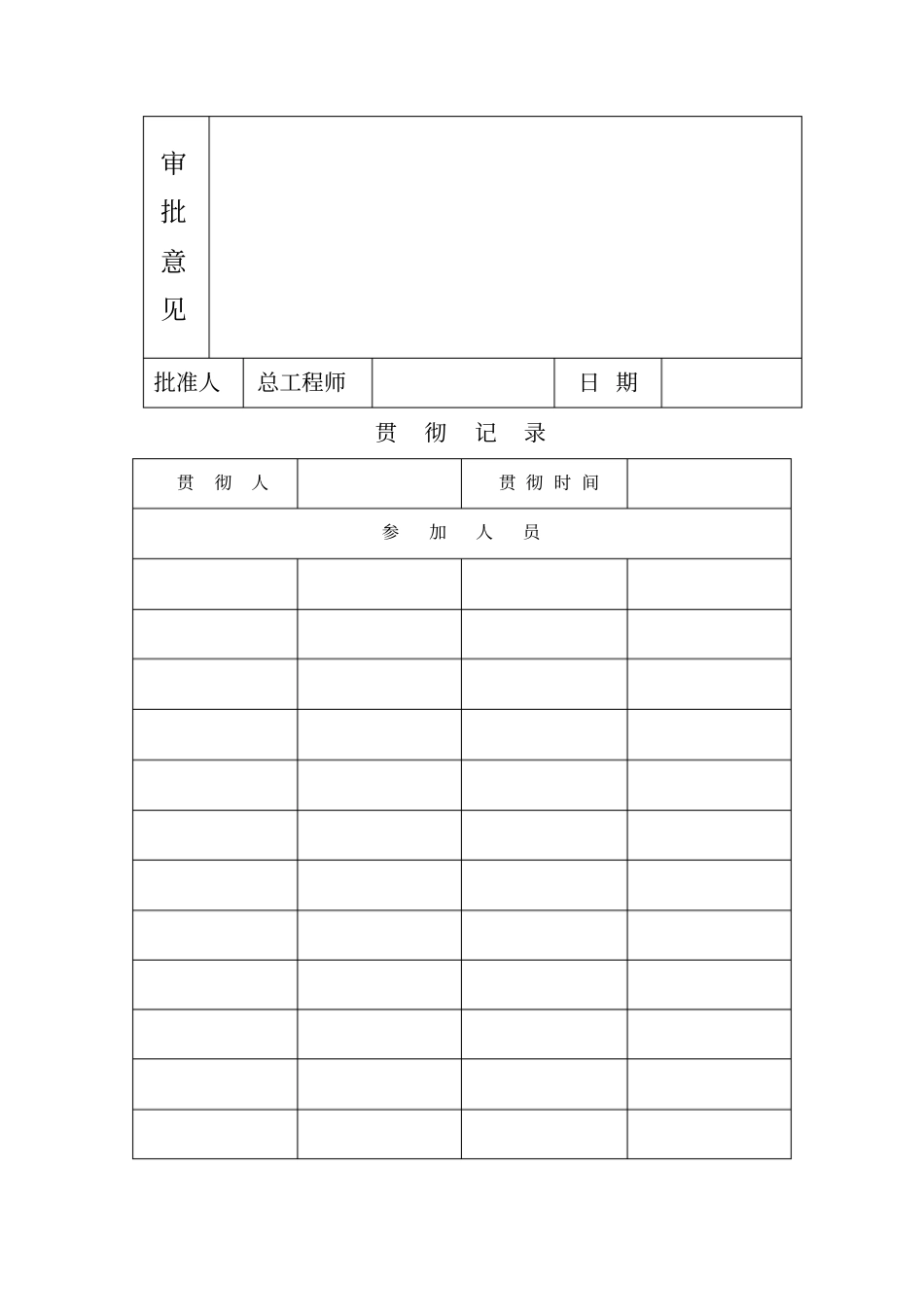

修文县谷堡乡天治煤矿中央水仓、水泵房施工组织设计编制时间：年月审批记录部门姓名日期会审意见编制人施工单位负责人审核单位通风队长机电队长机电矿长安全矿长生产矿长矿长审批意见批准人总工程师日期贯彻记录贯彻人贯彻时间参加人员目录第一章工程概况及工程说明第二章施工组织机构及组成第三章施工部署第四章施工协调管理第五章施工方案第六章劳动力的安排计划第七章工作面施工管理第八章安全技术措施及安全保证体系第九章质量目标及质量保证措施第十章施工管理制度第十一章施工机具配置第十二章生产系统第一章工程概况一、情况说明:天治煤矿一期工程主斜井、副斜井、回风斜井施工已到位，按设计在副斜井井底布置主、副水仓，我矿按照设计布置在副斜井底部+1014m标高施工水泵房及水仓。二、设计依据：矿井水自+1014m水平经副斜井排至+1178.4m地面水沟，管路长550m，倾角19°，水泵吸水和排水附加扬程共取10m。矿井排水量：正常涌水量：Q1=35m3/h，最大涌水量：Qmax=85m3/h，井下生产及消防洒水用水量取5m3/h。设计取正常涌水量：Q1=40m3/h，最大涌水量：Q大=90m3/h，排水垂高：164.4m；矿井水容重：γ0=1040kg/m3。2、设备选型计算：（1）水泵选型计算水泵所必须的排水能力：正常涌水量时Q1=1.2Q=48m3/h最大涌水量时Q2=1.2Qrm/20=108m3/h扬程：Ht=Ha+Hs=169.4m式中Hs为吸水高度，取Hs=5m根据水泵所必须的排水能力，选用D46-30×9型多级水泵3台，一台工作，一台备用，一台检修。其额定流量为55m3/h，额定扬程为243m，配用防爆电动机55kw，电压660V。（2）吸、排水管选择选择排水管管径：工作管路和备用管路选择DN100×4和DN150×4.5无缝钢管。三、工程概况：1、水仓设计总长度140m（主水仓80m，副水仓60m），掘进体积1217m3；半圆拱巷道，净宽2.6m，净高2.6m，砌碹厚度400mm，掘进断面8.69㎡，净断面5.9㎡，主水仓容积为：472m3,副水仓容积为：354m3。2、水泵房、变电所及通道，设计长度52m,掘进体积769.6m3；半圆拱巷道,净宽4m，净高3.2m，砌碹支护，壁厚400mm，掘进断面14.8㎡，净断面11.1㎡。泵房通道设置一道防火门，深入墙基内1250mm。水文、工程地质条件：根据《修文县天治煤矿安全设施设计》，设计部门提供的水文、地质资料为参考依据。四、开、竣工程时间：本工程自2011年3月份开工，预计2011年6月份完工。水泵房断面图掘断面：14.8m3净断面11.1m3水仓断面图掘进断面8.69㎡，净断面5.9㎡水仓管子道断面图掘进断面8.69㎡，净断面5.9㎡吸水井断面图第二章组织机构组成一、管理机构的设置根据工期和质量的要求，本工程以矿为领导主体建立以施工队负责,下设三个班组，由矿生产部门负责，生产矿长任生产指挥，由技术总工程师负责该工程的技术，以及后勤主管部共同组成工程总施工领导层。一线管理层设：质检组、技术组、工程组、安检组、采购组、后勤组，各科由以下成员分别组成：1、质检组由安全科长牵头，质量员、技术员、材料试验员、专业质检员、瓦检员、各工种班组长、设备组组长、专业掘进、挂网、喷浆、支护、支模、组长等组成，定期举行质量检查、评比、总结质量体系、文件和资料控制记录。2、技术组由技术总工程师、技术员、测量员、工人技术骨干等组成，进行新工艺、新技术、新材料的试验、推广，进行各种形式的技术比武、竞赛。新工人的技术培训，规范标准和强制性条文的学习，施工方案的编制优化，施工前技术交底，检查验收放线、验线、复线和疑难问题的处理、解决方法。3、工程组由生产矿长进行生产统一指挥、各工种班组长、专业组长等组成，进行各工种协调、人员调配，每周举行一次生产调度会，检查工程进度，调整修改进度计划。4、采购组由后勤部主管、材料保管员、采购员、统计员、班组长等组成，根据工程进度计划、材料计划、设备供应计划等组织人员、财物，保证工程到时使用，定期对材料库存、保管、回收进行检查、验收和标识，严防过期或不合格材料用于工程。5、安检组由安全矿长、安全员、瓦检员、各班组兼职安全员、特殊工种人员组成。编制安全文明施工方案，对新入矿工人和在职职工进行安全文明施工规范、操作规程教育，定期进行安全文明检查，合理安排...
