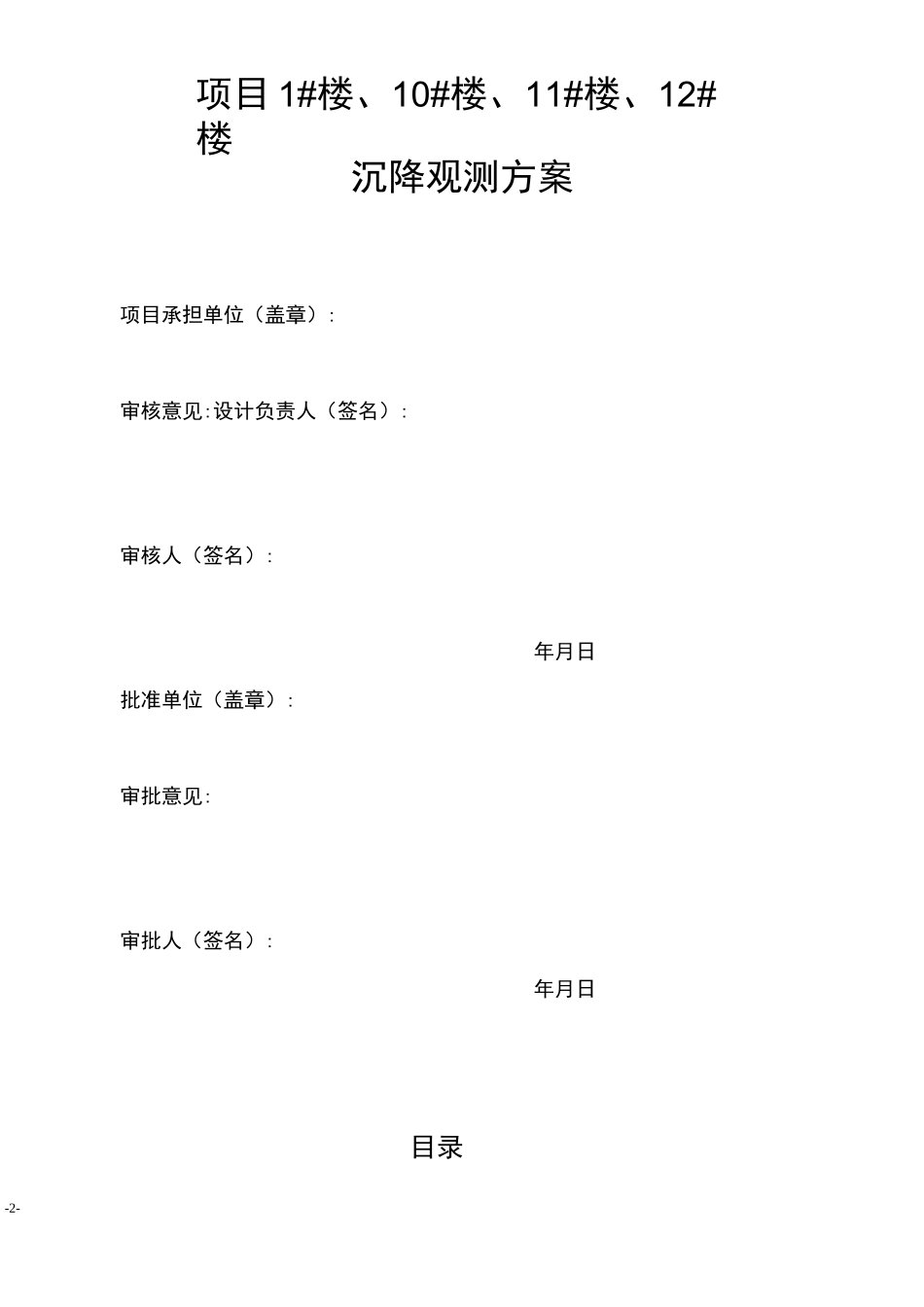

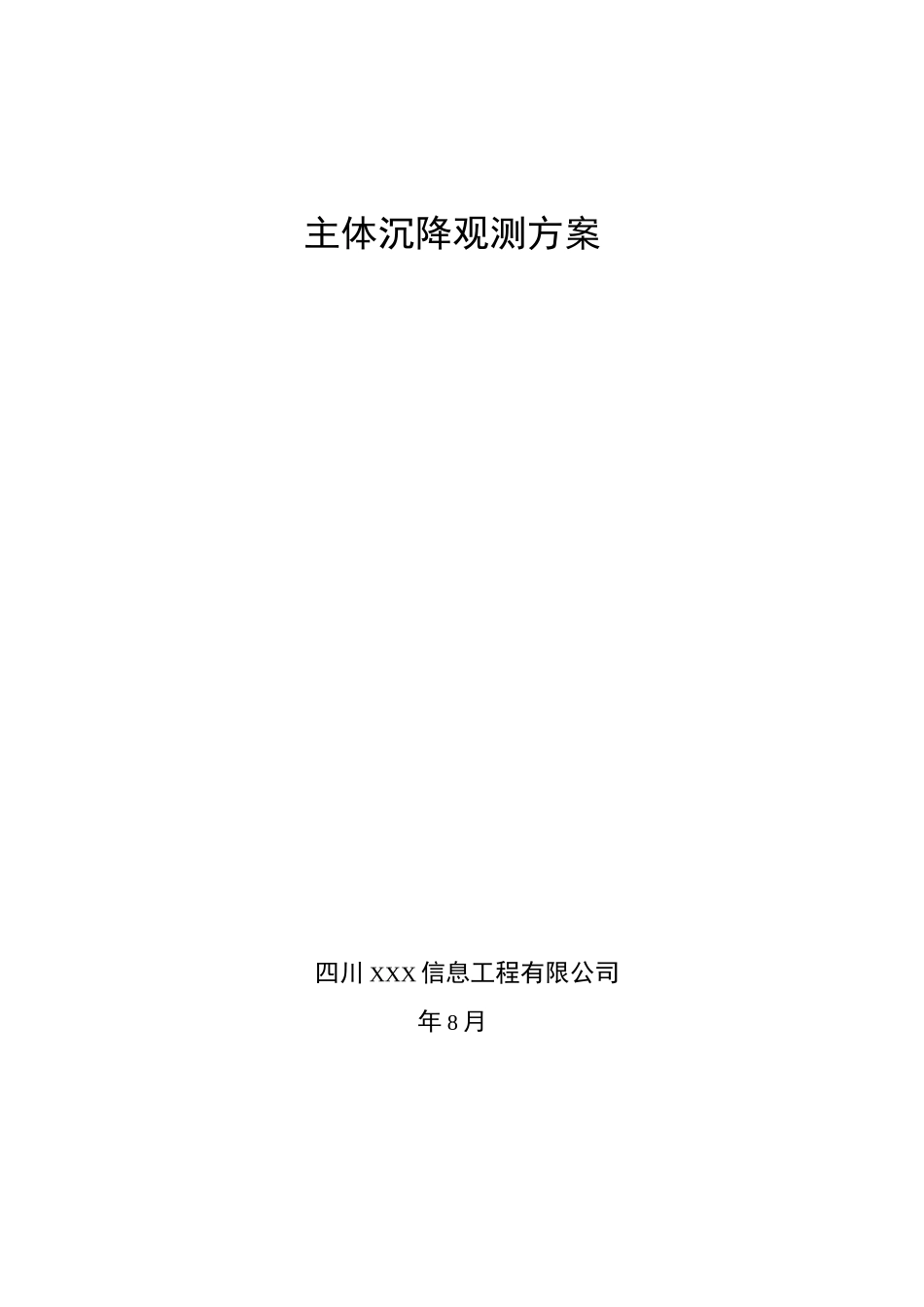

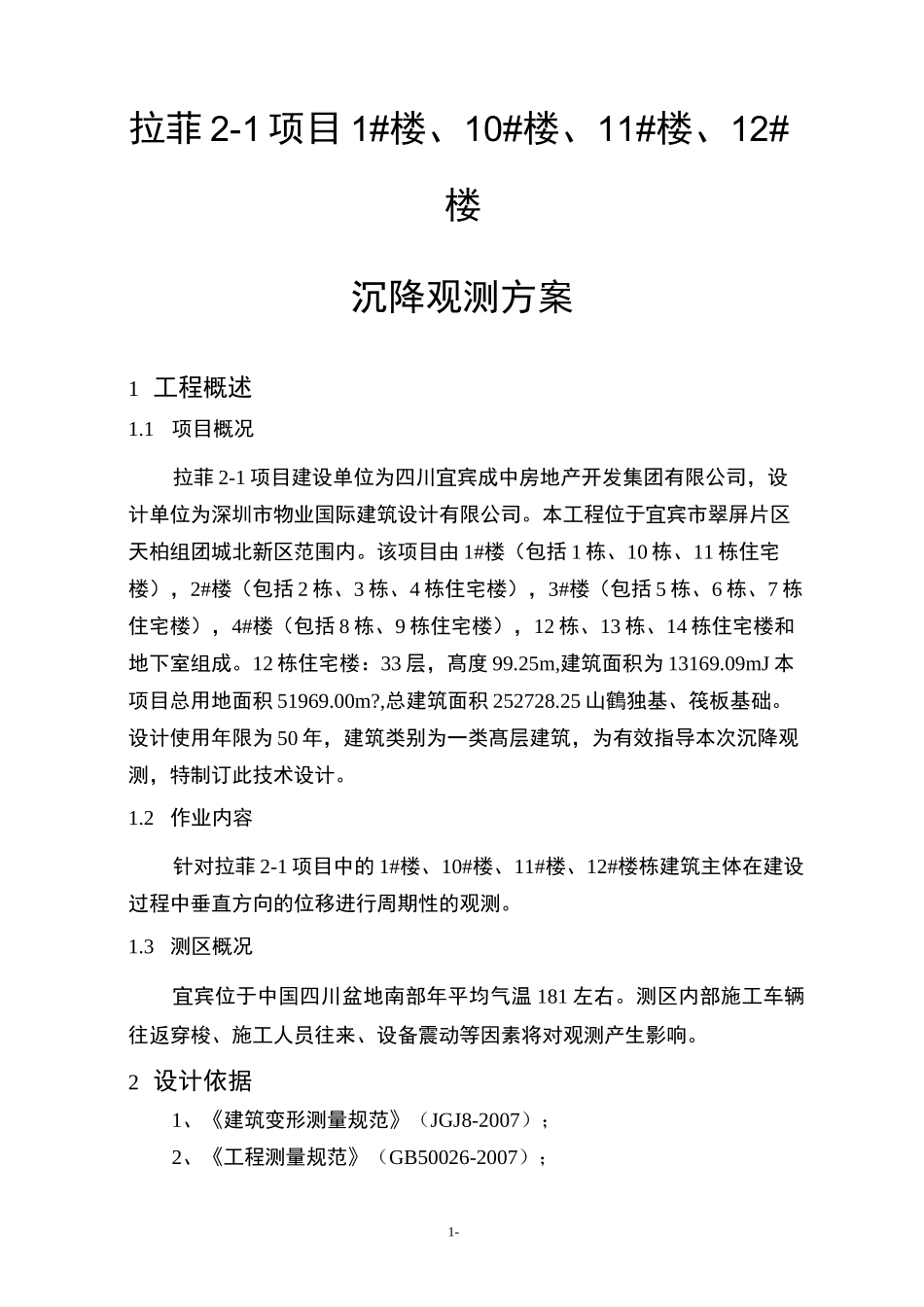

主体沉降观测方案四川XXX信息工程有限公司年8月项目1#楼、10#楼、11#楼、12#楼-2-沉降观测方案项目承担单位（盖章）:审核意见:设计负责人（签名）:审核人（签名）:年月日批准单位（盖章）:审批意见:审批人（签名）:年月日目录1-拉菲2-1项目1#楼、10#楼、11#楼、12#楼沉降观测方案1工程概述1.1项目概况拉菲2-1项目建设单位为四川宜宾成中房地产开发集团有限公司，设计单位为深圳市物业国际建筑设计有限公司。本工程位于宜宾市翠屏片区天柏组团城北新区范围内。该项目由1#楼（包括1栋、10栋、11栋住宅楼），2#楼（包括2栋、3栋、4栋住宅楼），3#楼（包括5栋、6栋、7栋住宅楼），4#楼（包括8栋、9栋住宅楼），12栋、13栋、14栋住宅楼和地下室组成。12栋住宅楼：33层，髙度99.25m,建筑面积为13169.09mJ本项目总用地面积51969.00m?,总建筑面积252728.25山鶴独基、筏板基础。设计使用年限为50年，建筑类别为一类髙层建筑，为有效指导本次沉降观测，特制订此技术设计。1.2作业内容针对拉菲2-1项目中的1#楼、10#楼、11#楼、12#楼栋建筑主体在建设过程中垂直方向的位移进行周期性的观测。1.3测区概况宜宾位于中国四川盆地南部年平均气温181左右。测区内部施工车辆往返穿梭、施工人员往来、设备震动等因素将对观测产生影响。2设计依据1、《建筑变形测量规范》（JGJ8-2007）；2、《工程测量规范》（GB50026-2007）；-2-3、《国家一、二等水准测量规范》GB/T12897—2006；4、《建筑地基基础设计规范》（GB50007-2011）；5、《测绘成果质量检查与验收》(GB/T24356-2009)；6、施工总平面图；7、双方签订的合同条款。3方案设计3.1资源投入1、本项目组成人员及分工人员情况表2、仪器选用仪器设备情况表3、仪器精度与检校所采用观测仪器为DS05级，满足本项目精度要求。为确保数据的可靠性，对所采用的仪器，按《建筑变形测量规范》(JGJ8-2007)中要求的检验项目定期进行检验和校正。3.2测量作业1、基准网建立根据本项工程实际情况的需要，在远离待测主体且稳定的位置采用钻探机钻孔置入法埋设3个深式水准点BM1、BM2、BM3作为沉降观测基准点。本项目采用假定高程基准，假定基准点BM1的高程为500.0000m，其-3-它基准点和观测点高程由此推算而来。基准点采用二等水准观测的要求进行观测。-4-2、沉降观测点作业根据《建筑变形测量规范》JGJ8-2007的要求，建筑沉降观测应测定建筑及地基的沉降量、沉降差及沉降速度，并根据需要计算基础倾斜。沉降观测点应布设在能全面反映建筑物及地基变形的特征点上，并顾及地质情况及建筑结构特点。点位宜选设在下列位置：建筑物的四大角、核心筒四角、大转角（主要转角）及沿外墙每10〜20m处或每隔2〜3根柱基上。标志的埋设位置应避开如雨水管、窗台线、暖气片、暖水管、电气开关等有碍设标与观测的障碍物，并应视立尺离开墙（柱）面和地面一定距离。每幢楼沉降观测点一般应埋设在一层剪力墙或柱+0.30m标髙处，施工时将沉降观测点预理在指定位置，并将上口打磨成圆头。具体观测点的布置详见沉降观测点平面布置图，实际位置可根据现场情况进行调整。降变形量）或公路之上，位置适宜、观测方便，并准确测定其水准基点髙程。3、沉降观测精度要求按照中华人民共和国国家标准《工程测量规范》(GB50026-2007)规定实施：按二等水准测量技术要求施测：采用精密水准仪与铟瓦条码尺配合施测，视线长度SW30m，前后视距较差W0.5m，前后视距累积差W1.5m,视线离地水准基准点的设置：宜选择在相邻建筑物（原有老建筑物没有沉-5-面髙度W2.80m且$0.5m,相邻基准点髙中误差W0.5〈mm>,每站中误差W0.15〈mm>,环闭合差W0.30〈mm>M=+.[AA/R]/(4•n)A式中：MA每千米水准测量的偶然中误差〈mm>A——水准路线测段往返测髙差不符值〈mm>R水准测段长度〈km>n――测段数M=±,：'[WW/F]/N式中：Mw每千米水准测量的全中误差〈mm>W经过各项改正后的水准环闭合差〈mm>F水准环线周长〈km>N——水准环数水准观测的限差(mm)等级相邻基准点高差中误差往返较差、附合或环线闭合差检测已测测段高差之差二等0.50.30Jn*0.4Jn*注：表中n为测站数。水准观测的主要技术要求等级视线长度(m)前后视距差(m)前后视距差累...
