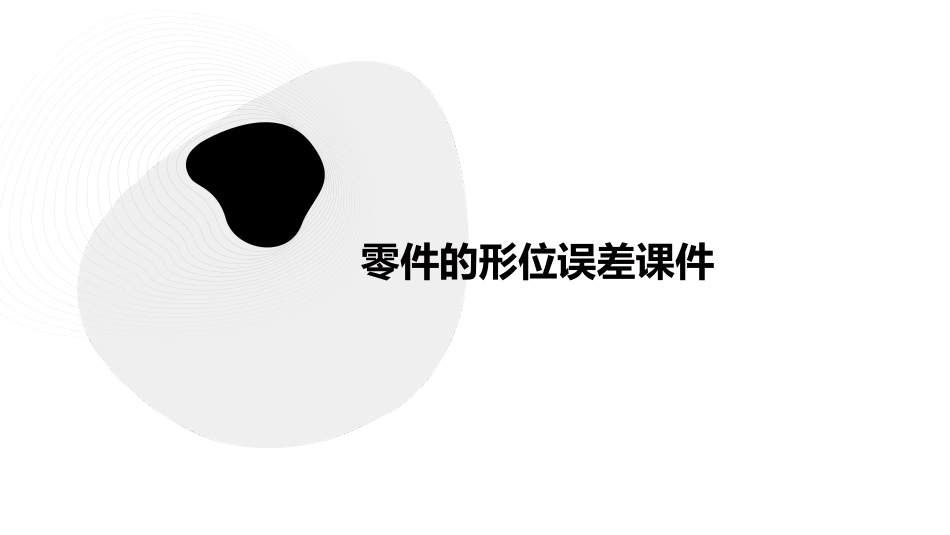

零件的形位误差课件VIP免费

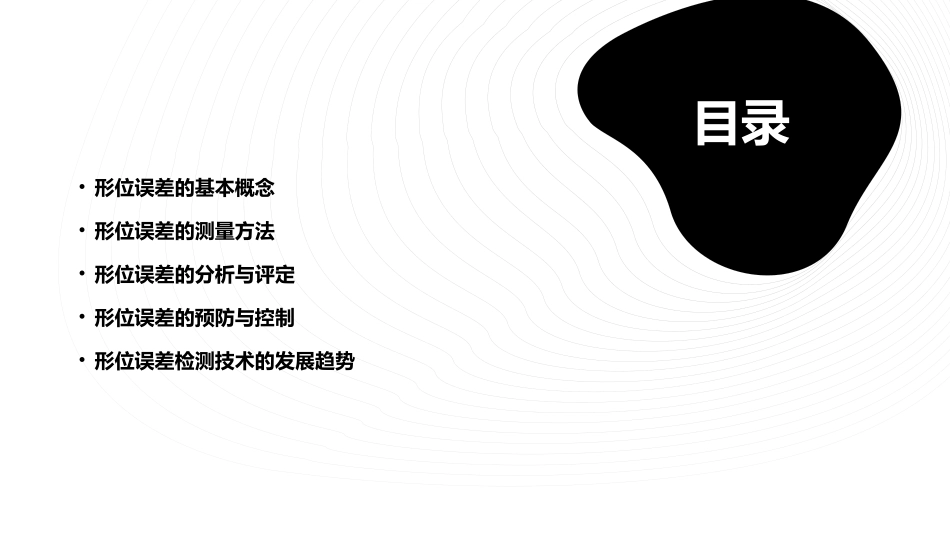

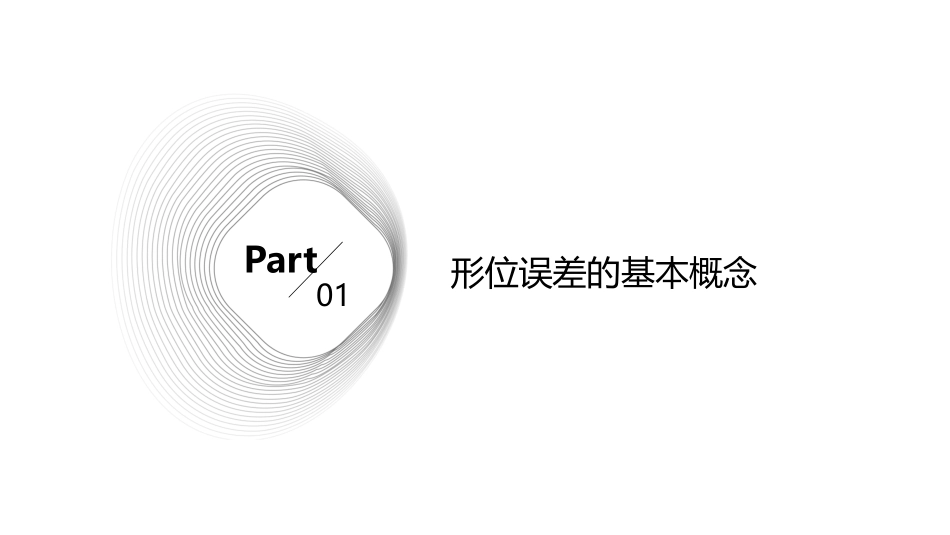

零件的形位误差课件目录•形位误差的基本概念•形位误差的测量方法•形位误差的分析与评定•形位误差的预防与控制•形位误差检测技术的发展趋势01形位误差的基本概念Part形位误差的定义形位误差：指零件的实际形状和实际位置对理想形状和理想位置的偏离量。位置误差是指零件的实际位置对理想位置的偏离量，如平行度、垂直度、位置度等。形位误差包括形状误差和位置误差两大类。形状误差是指零件的实际形状对理想形状的偏离量，如平面度、圆度、圆柱度等。123可分为形状误差、方向误差、位置误差和跳动误差。按被测要素分类可分为径向圆跳动、端面圆跳动和斜向圆跳动。按误差敏感方向分类可分为常值误差、变值误差和随机误差。按误差出现的规律分类形位误差的分类1423形位误差的产生原因加工过程中机床、夹具、刀具等制造和装配误差。测量仪器本身存在的误差和测量方法的不完善。工件定位不准确或夹紧不牢固。切削力和热变形的影响。02形位误差的测量方法Part直接测量法定义直接测量法是通过直接测量工件上的某一参数，并利用已知标准量具或仪器进行比较，从而得出形位误差值的方法。优点直接测量法简单直观，适用于测量一些简单的几何量，如长度、直径等。缺点对于复杂的形位误差，如圆度、平面度等，直接测量法可能会受到测量工具和方法的限制，难以准确测量。03缺点间接测量法需要建立准确的数学模型或经验公式，且测量结果可能受到多个因素的影响，需要进行误差分析和修正。01定义间接测量法是通过测量与形位误差相关的参数，并利用数学公式或经验公式计算出形位误差值的方法。02优点间接测量法适用于测量一些难以直接测量的形位误差，如圆度、平面度等。间接测量法比较测量法定义比较测量法是通过将待测工件与标准件进行比较，从而得出形位误差值的方法。优点比较测量法的精度较高，适用于测量精度要求较高的工件。缺点比较测量法的操作较为繁琐，需要准备标准件，且标准件需要定期进行校准和维护。优点动态测量法的测量速度快，适用于在线检测和自动化生产线的检测。缺点动态测量法的精度受到工件运动稳定性和测量系统动态响应速度的影响，需要高精度的运动控制和数据处理技术。定义动态测量法是在工件运动过程中进行测量，通过捕捉工件的动态变化来计算形位误差值的方法。动态测量法03形位误差的分析与评定Part分析零件加工过程中可能出现的各种因素，如机床精度、刀具磨损、夹具定位误差等，导致零件的形状和位置偏离理论要求。形位误差产生的原因评估形位误差对零件装配精度、工作性能和使用寿命的影响，如影响传动、导向、承载等功能的发挥。形位误差对零件性能的影响根据不同的分类标准，如按误差特征、误差来源等，将形位误差分为不同的类型，以便有针对性地进行误差分析和优化。形位误差的分类形位误差的分析根据国家制定的相关标准，如GB/T1958-2004等，对零件的形位误差进行评定，确保零件质量符合要求。国家标准结合企业实际情况，制定符合自身要求的形位误差评定标准，以提高产品质量和竞争力。企业标准选择合适的检测工具和测量方法，如千分表、测微仪、三坐标测量机等，确保形位误差评定的准确性和可靠性。检测方法形位误差的评定标准通过改进加工工艺、优化加工参数、选择合适的刀具和夹具等措施，减小形位误差的产生。工艺优化测量反馈控制误差补偿技术利用测量结果反馈控制加工过程，通过调整机床参数、修正刀具路径等方式，减小形位误差。采用误差补偿技术，对已产生的形位误差进行修正，提高零件的加工精度。030201形位误差的优化方法04形位误差的预防与控制Part形位误差的预防措施制定合理的工艺方案根据零件的加工要求和材料特性，选择合适的加工方法和工艺流程，以减少形位误差的产生。优化夹具设计根据零件的形状和尺寸，设计合理的夹具，确保零件在加工过程中位置稳定。提高机床精度定期对机床进行维护和保养，确保机床工作状态良好，提高加工精度和稳定性。控制刀具磨损合理选用刀具材料和刀具几何参数，减少刀具磨损对形位误差的影响。1423形位误差的控制方法测量控制采用高精度的测量设备和方法，对零件进行准确的测量，及时发现并纠正形位误差。统...
