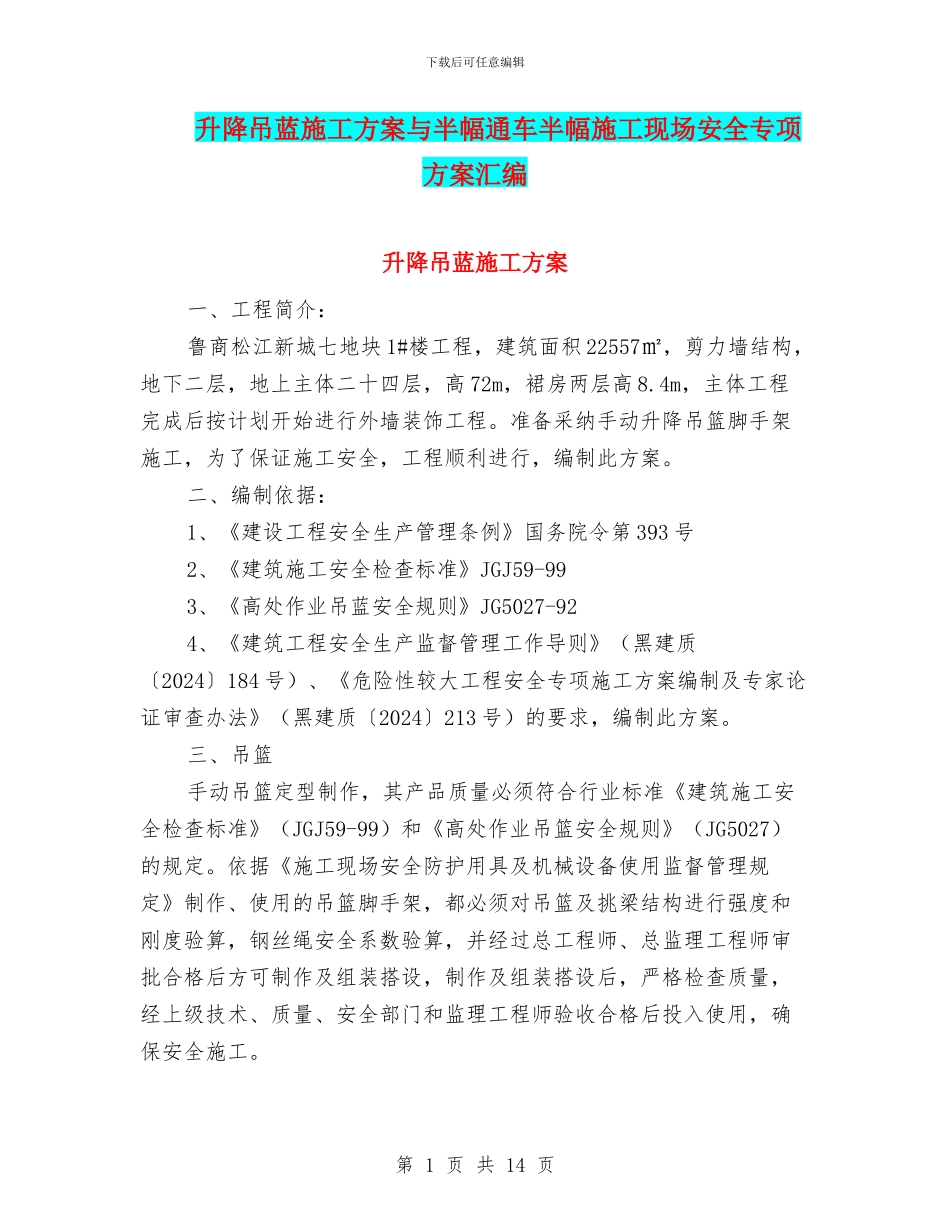

下载后可任意编辑升降吊蓝施工方案与半幅通车半幅施工现场安全专项方案汇编升降吊蓝施工方案一、工程简介：鲁商松江新城七地块1#楼工程，建筑面积22557㎡，剪力墙结构，地下二层，地上主体二十四层，高72m，裙房两层高8.4m，主体工程完成后按计划开始进行外墙装饰工程。准备采纳手动升降吊篮脚手架施工，为了保证施工安全，工程顺利进行，编制此方案。二、编制依据：1、《建设工程安全生产管理条例》国务院令第393号2、《建筑施工安全检查标准》JGJ59-993、《高处作业吊蓝安全规则》JG5027-924、《建筑工程安全生产监督管理工作导则》（黑建质〔2024〕184号）、《危险性较大工程安全专项施工方案编制及专家论证审查办法》（黑建质〔2024〕213号）的要求，编制此方案。三、吊篮手动吊篮定型制作，其产品质量必须符合行业标准《建筑施工安全检查标准》（JGJ59-99）和《高处作业吊篮安全规则》（JG5027）的规定。依据《施工现场安全防护用具及机械设备使用监督管理规定》制作、使用的吊篮脚手架，都必须对吊篮及挑梁结构进行强度和刚度验算，钢丝绳安全系数验算，并经过总工程师、总监理工程师审批合格后方可制作及组装搭设，制作及组装搭设后，严格检查质量，经上级技术、质量、安全部门和监理工程师验收合格后投入使用，确保安全施工。第1页共14页下载后可任意编辑1．吊篮脚手架构造及装置手动吊篮脚手架由支承设施（挑梁或桁架）、吊篮绳、安全绳、安全锁、手板葫芦和吊篮架等组成。吊篮架由空腹型钢焊接（或锚栓连接）成格构式篮型架。一组吊篮长不得超过3.0m，宽0.7~1.0m，外侧及两端防护栏杆高不低于1.50m，每道栏杆间距不大于0.50，挡脚板不低于0.18m，吊篮内侧必须于0.60m和1.20m，高处各设护身栏杆一道，挡脚板不低于0.18m，立杆纵距不得大于2.0m。脚手板使用的钢跳板，不能有裂纹、腐蚀、严重变形、必须铺设严密、有防止物品掉出的措施。每块钢跳板下边必须由三道横梁支撑，钢跳必须用8号铁线锁牢，严禁探头跳。吊篮外侧与两端用2000目安全网密封；高度超过30m的，还须在吊篮顶部设防护顶棚。吊篮内侧两端应有可伸缩的护墙轮装置，使吊篮与建筑物在工作状态时能靠紧，以减少架体晃动。多组吊篮同时使用时，两组吊篮之间的间隙不得大于0.20m，内侧距墙间隙为0.10~0.20m。四、挑梁采纳17层、10层、4层悬挑18#槽钢作架杆扣件组合成桁架式横梁；顶层屋面采纳架杆扣件组合成桁架式挑梁。通过计算采纳用三根纵杆中间插一根横杆，由直角扣件组合成桁架式挑梁，该挑梁强度和挠度验算如下：1.桁架式桃梁强度验算：单根φ48×3.5钢管：I=1.22×105mm4，A=489mm2；三根φ48×3.5钢管组合成三角形截面桁架，对应x-x轴（即形心）的惯性矩3×1.22×105+×489×712+2×489×352=4.03×106mm4Wx1=Ix/y1=4.03×106/71=5.67×104mm3Wx2=Ix/y2=4.03×106/35=1.15×105mm3同理根据前述计算公式可得：SGK=2688N；Sd=8942.4N；第2页共14页下载后可任意编辑M=Sd.a=6259680b\N.mm；x=1.0；σ1=M/xWx1=6259680/1.0×5.67×104=110.40N/mm2＜f=180N/mm2σ2=M/rxwx2=6259680/1.0×1.15×105=54.44N/mm2＜f=180N/mm2强度满足要求。（2）桁架式挑梁挠度验算ω=Sd.a2（l+a）/3EIx=8942.4×7002（3000+700）/3×2.06×4.03×1011=6.5mm＜2l/250=5.6mm挠度满足要求。五、升降吊篮的机具升降吊篮的机具，必须使用HSS1.6WQ建筑吊篮专用手板葫芦和SLS建筑吊篮专用安全锁，吊索和安全绳均使用12.5mm的钢丝绳，绳头用3个U型卡扣牢，受力绳在内，绳头在外，末端设有安全弯。为防止吊篮倾覆，应使吊绳和保险绳始终处在吊篮上方的位置。六．吊篮脚手架结构计算吊篮脚手架结构设计按《建筑结构设计统一标准》概率极限状态设计法，计算依据《建筑结构荷载法律规范》、《钢结构设计法律规范》、《高处作业吊篮安全规则》和参考《建筑施工安全技术手册》、《建筑施工脚手架有用手册》。吊篮外形尺寸为3.0×0.9×1.5m，施工分四阶段进行，第一段，24层-17层，高度21m，第二段，17层-10层，高度21m，，第三段，10层-4层，高度20m，第四段，4层-地坪，高度12m，高度＜50m不做吊篮设计计算，只验算钢丝绳安全系数和挑梁结构强...
