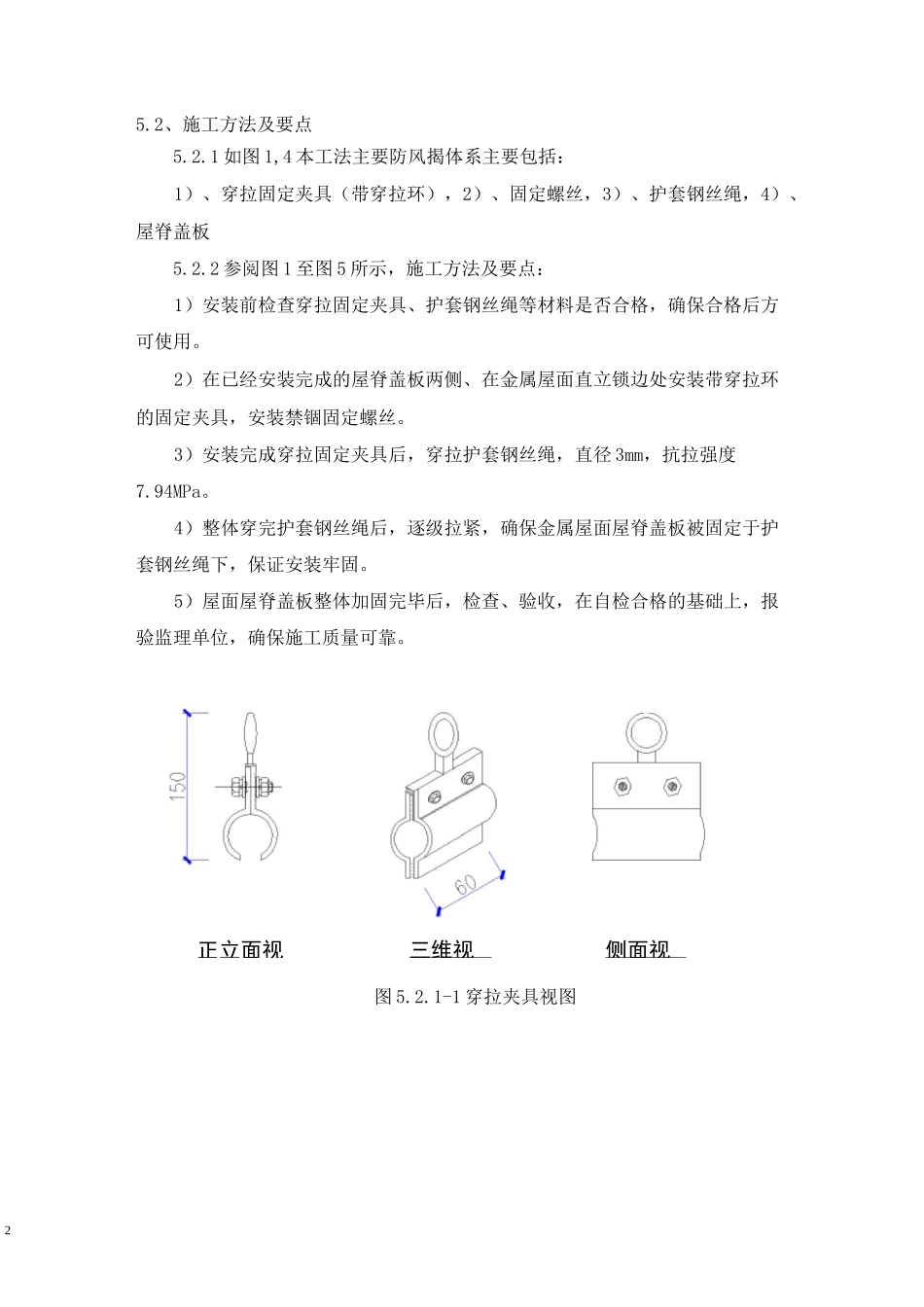

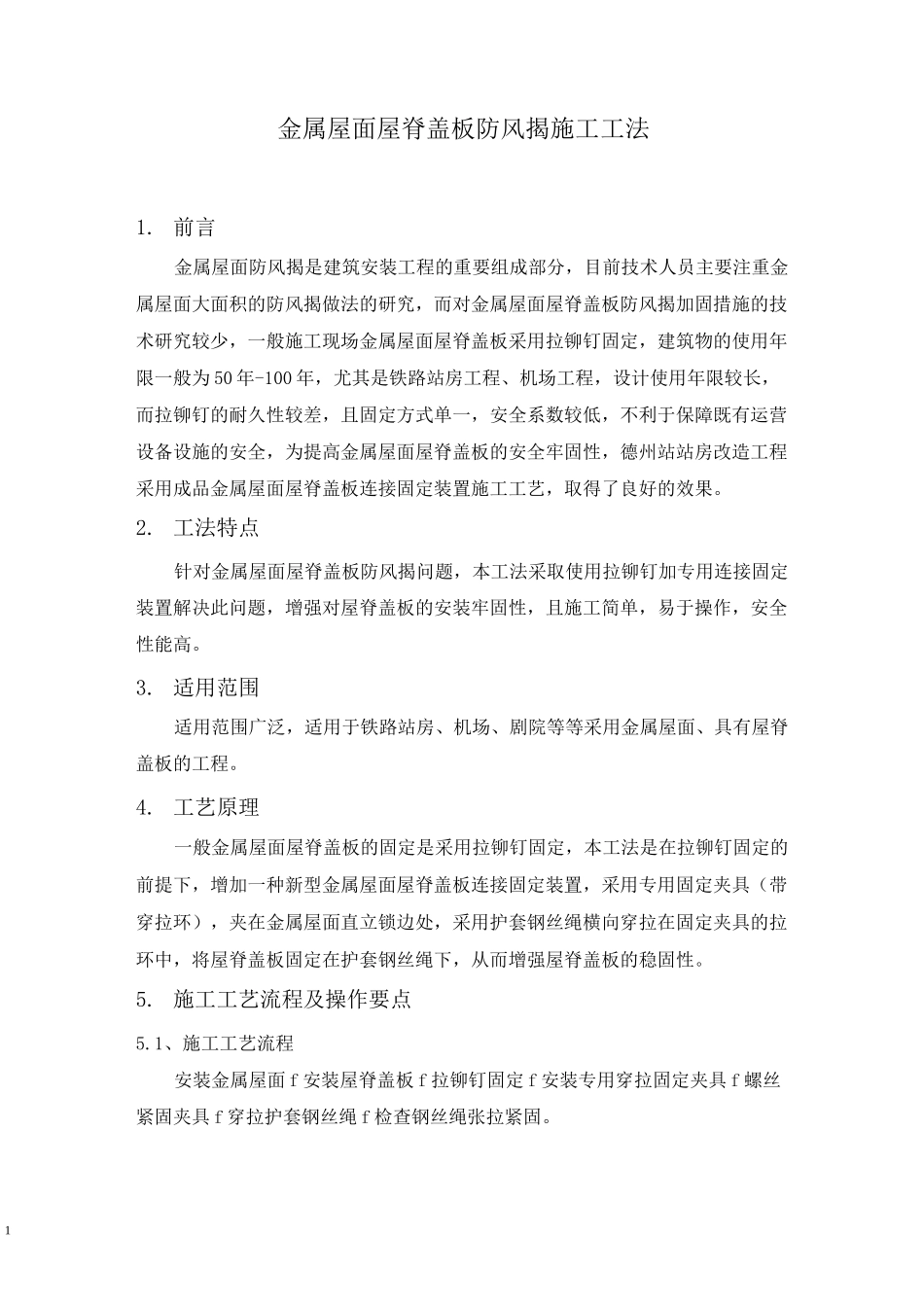

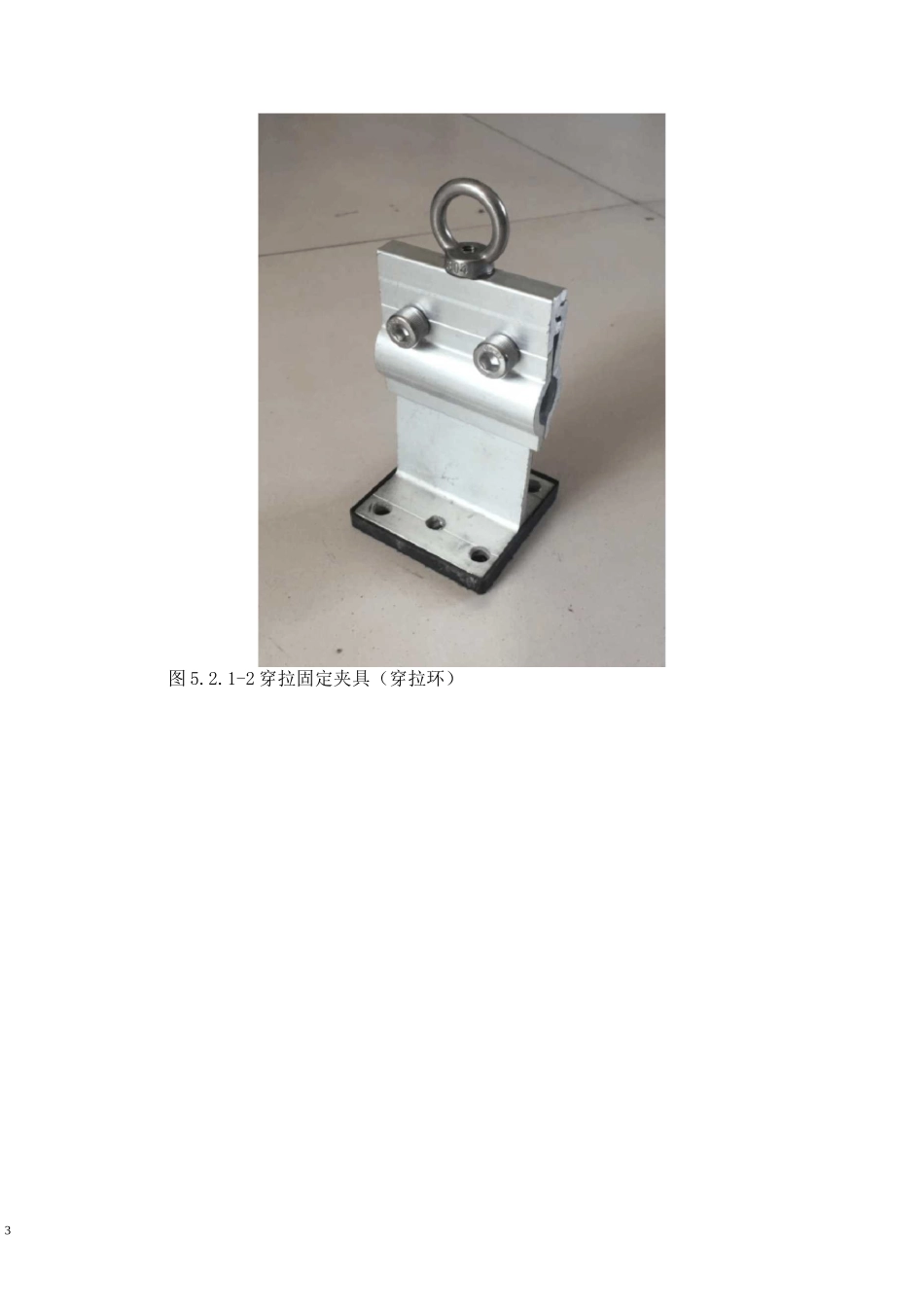

1金属屋面屋脊盖板防风揭施工工法1.前言金属屋面防风揭是建筑安装工程的重要组成部分，目前技术人员主要注重金属屋面大面积的防风揭做法的研究，而对金属屋面屋脊盖板防风揭加固措施的技术研究较少，一般施工现场金属屋面屋脊盖板采用拉铆钉固定，建筑物的使用年限一般为50年-100年，尤其是铁路站房工程、机场工程，设计使用年限较长，而拉铆钉的耐久性较差，且固定方式单一，安全系数较低，不利于保障既有运营设备设施的安全，为提高金属屋面屋脊盖板的安全牢固性，德州站站房改造工程采用成品金属屋面屋脊盖板连接固定装置施工工艺，取得了良好的效果。2.工法特点针对金属屋面屋脊盖板防风揭问题，本工法采取使用拉铆钉加专用连接固定装置解决此问题，增强对屋脊盖板的安装牢固性，且施工简单，易于操作，安全性能高。3.适用范围适用范围广泛，适用于铁路站房、机场、剧院等等采用金属屋面、具有屋脊盖板的工程。4.工艺原理一般金属屋面屋脊盖板的固定是采用拉铆钉固定，本工法是在拉铆钉固定的前提下，增加一种新型金属屋面屋脊盖板连接固定装置，采用专用固定夹具（带穿拉环），夹在金属屋面直立锁边处，采用护套钢丝绳横向穿拉在固定夹具的拉环中，将屋脊盖板固定在护套钢丝绳下，从而增强屋脊盖板的稳固性。5.施工工艺流程及操作要点5.1、施工工艺流程安装金属屋面f安装屋脊盖板f拉铆钉固定f安装专用穿拉固定夹具f螺丝紧固夹具f穿拉护套钢丝绳f检查钢丝绳张拉紧固。正立面视2三维视侧面视5.2、施工方法及要点5.2.1如图1,4本工法主要防风揭体系主要包括：1）、穿拉固定夹具（带穿拉环），2）、固定螺丝，3）、护套钢丝绳，4）、屋脊盖板5.2.2参阅图1至图5所示，施工方法及要点：1）安装前检查穿拉固定夹具、护套钢丝绳等材料是否合格，确保合格后方可使用。2）在已经安装完成的屋脊盖板两侧、在金属屋面直立锁边处安装带穿拉环的固定夹具，安装禁锢固定螺丝。3）安装完成穿拉固定夹具后，穿拉护套钢丝绳，直径3mm，抗拉强度7.94MPa。4）整体穿完护套钢丝绳后，逐级拉紧，确保金属屋面屋脊盖板被固定于护套钢丝绳下，保证安装牢固。5）屋面屋脊盖板整体加固完毕后，检查、验收，在自检合格的基础上，报验监理单位，确保施工质量可靠。图5.2.1-1穿拉夹具视图3图5.2.1-2穿拉固定夹具（穿拉环）4图5.2.1-3穿拉固定后屋脊盖板剖面图5图5.2.1-4屋脊盖板固定装置节点示意图-16图5.2.1-5屋脊盖板固定装置装配后节点示意图-27图5.2.1-6屋脊盖板固定装置装配后整体示意图86.材料、劳动力与设备6.1、主要材料序号材料名称规格备注1穿拉夹具铝合金60mm*150mm固定直立锁边2螺杆、螺母内六棱、直径6mm,长40mm固定穿拉夹具3护套钢丝绳直径3mm,抗拉强度7.94MPa固定屋脊盖板4内六棱扳手直径6mm紧固螺杆5扳手紧固螺母6.2、劳动力计划人员人数职责金属屋面带班1负责组织、协调现场各项施工工作技术员1负责现场技术指导质检员1负责现场施工质量安全员1负责现场施工安全材料员1负责组织现场材料进场及材料发放金属屋面带班1负责组织、协调现场各项施工工作金属屋面施工人员4负责金属屋面屋脊盖板穿拉夹具等的安装施工7.质量控制7.1安装前，应按构件明细表核对进场的构件，查验产品的合格证，包括穿拉夹具及护套钢丝绳等；7.2材料进场后应进行质量检验，已确认在运输过程中无损坏；7.3安装前应首先检查屋脊盖板有无损坏，屋脊盖板表面应清除油污、冰雪、泥沙和灰尘等杂物；7.4穿拉夹具安装完毕后，需检查穿拉夹具安装的稳固性，采用内六角扳手全数检查。7.5护套钢丝绳穿拉完成后，质检人员需要检查护套钢丝绳的张拉强度是否满足要求，是否已经起到加固屋脊盖板的作用。7.6检查过程及完成后填写检查记录。98.安全措施8.1、主要管理措施8.1.1、编制专项安全施工方案，报监理审批后实施。8.1.2、施工前对施工相关人员进行详细的安全技术交底，过程中加强检查和并有针对性的进行安全再教育。8.1.3、施工前对涉及施工安全的脚手架、安全带必须验收合格后方可使用，同时做好施工期间的检查和维护工作。8.1.4、每日施工前都要进行班前讲话，班前检查，确保各项安全措施到位后才能允许工人高空作业。8.2、主...
