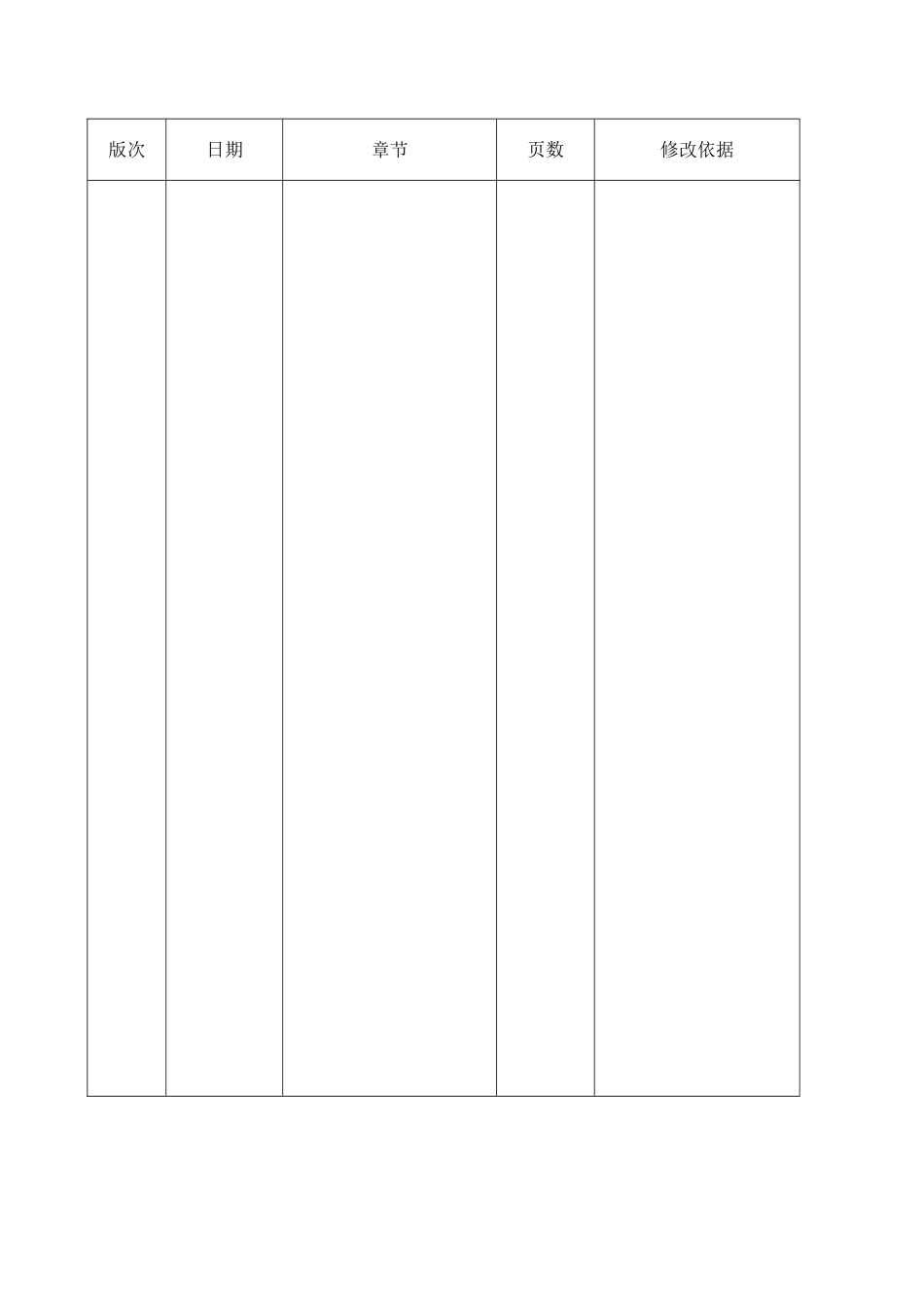

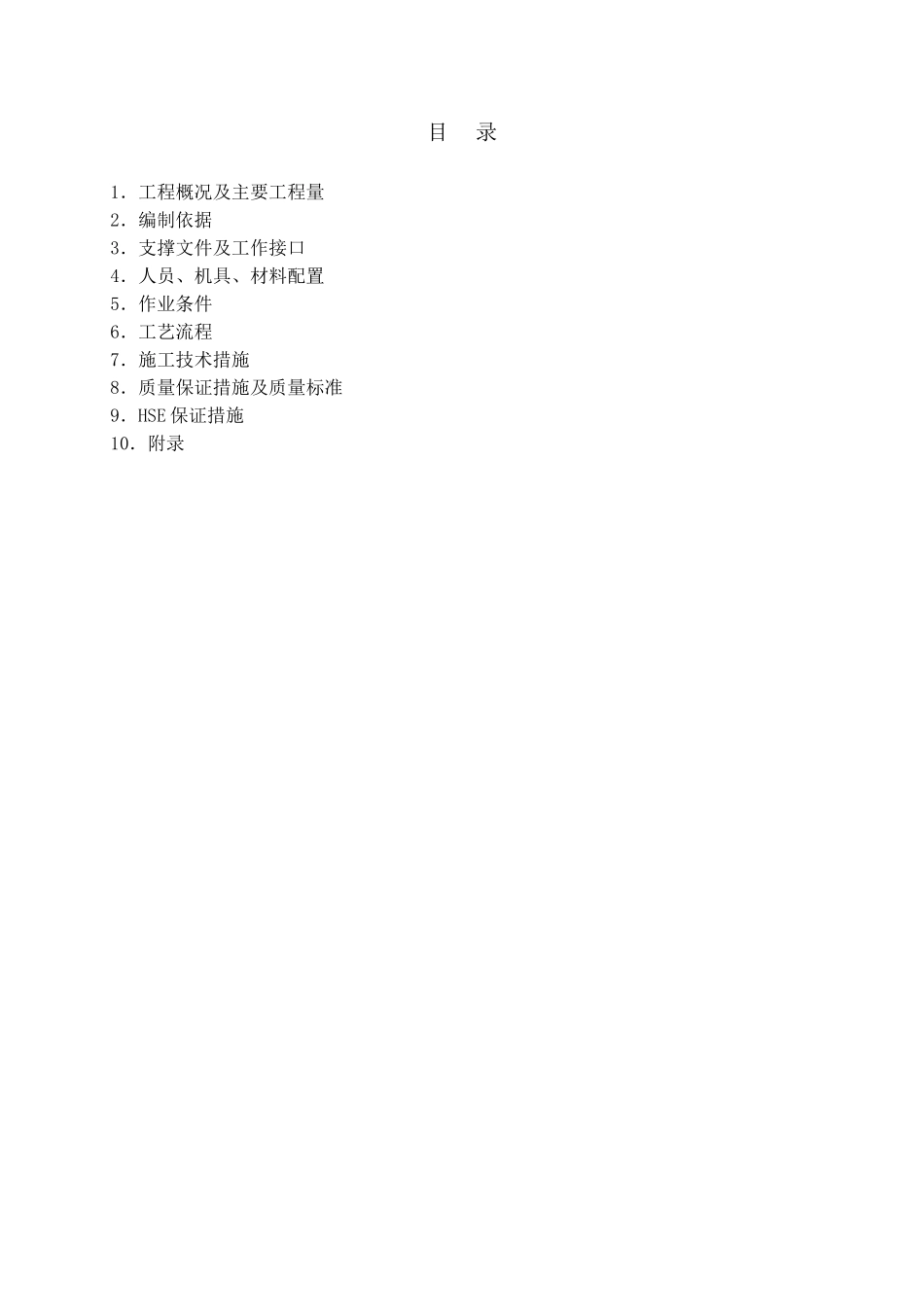

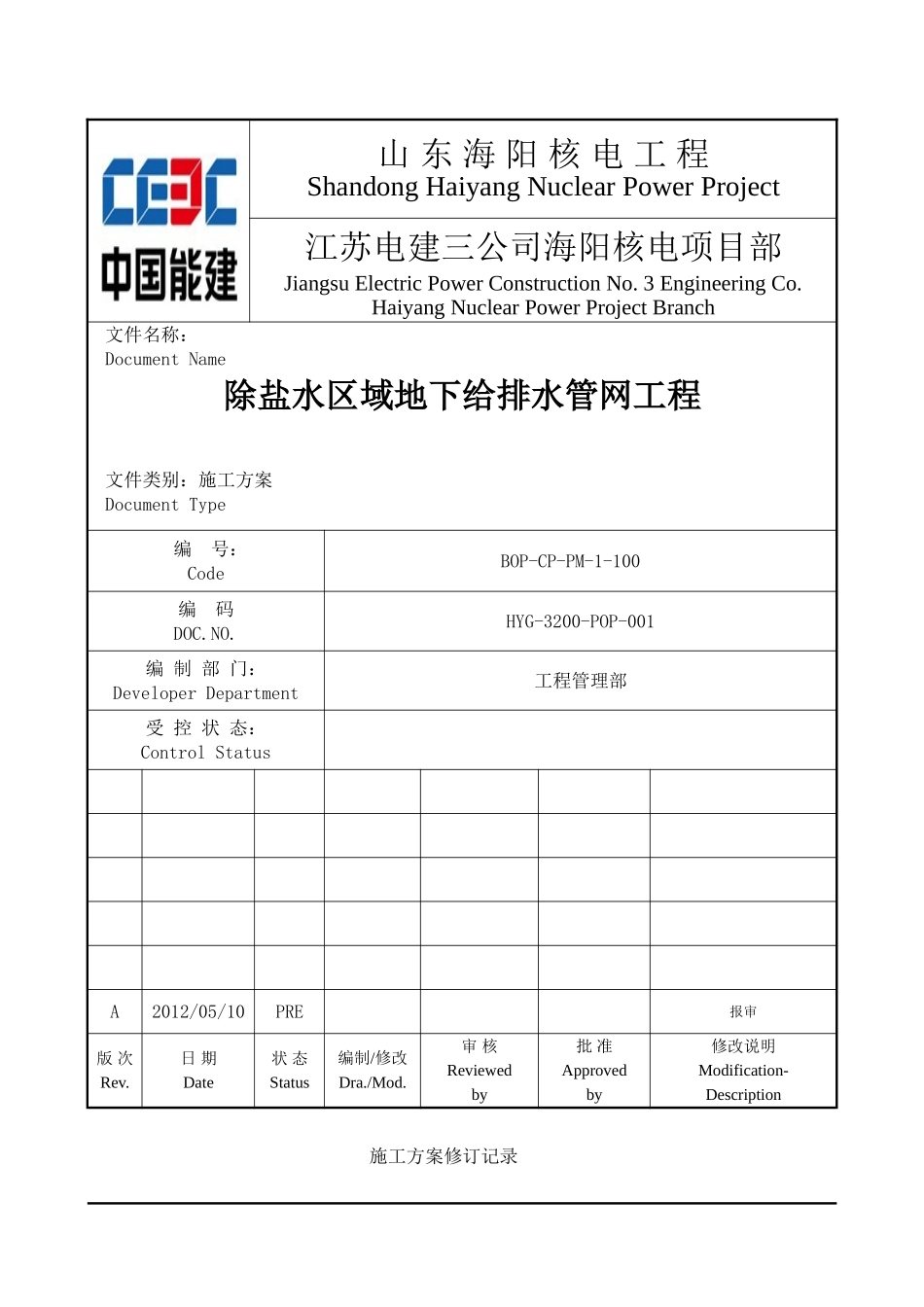

山东海阳核电工程ShandongHaiyangNuclearPowerProject江苏电建三公司海阳核电项目部JiangsuElectricPowerConstructionNo.3EngineeringCo.HaiyangNuclearPowerProjectBranch文件名称：DocumentName除盐水区域地下给排水管网工程文件类别：施工方案DocumentType编号：CodeBOP-CP-PM-1-100编码DOC.NO.HYG-3200-POP-001编制部门：DeveloperDepartment工程管理部受控状态：ControlStatusA2012/05/10PRE报审版次Rev.日期Date状态Status编制/修改Dra./Mod.审核Reviewedby批准Approvedby修改说明Modification-Description施工方案修订记录版次日期章节页数修改依据目录1．工程概况及主要工程量2．编制依据3．支撑文件及工作接口4．人员、机具、材料配置5．作业条件6．工艺流程7．施工技术措施8．质量保证措施及质量标准9．HSE保证措施10．附录1工程概况及主要工程量1.1工程概况除盐水处理系统厂区管道布置图由国核电力规划设计研究院设计，内容包括除盐水区域给水管道；除盐水区域雨污水管道；除盐水区域消防管道等。1.1.1除盐水区域消防给水系统用DN150涂塑钢管从厂区消防管网取水，经与除盐水车间C排1轴处消防支管连接后，主管道变径为DN100涂塑钢管经除盐水车间A排，与除盐水车间15轴的消防支管连接。消防系统工作压力1.1MPa。试验压力为1.6MPa。室外消防管采用涂塑钢管,基材为无缝钢管,内涂层采用EP,接头采用双金属焊接连接，端头不锈钢内衬套材质为316L，焊接采用不锈钢焊条。与室内管道连接采用焊接连接。管道外壁采用环氧煤沥青四油三布加强级防腐。1.1.2生活水管接自厂区生活水管网，主要供给除盐水车间运行化验室及卫生间用水，生活给水系统工作压力0.85MPa，试验压力为1.28MPa。生活给水管道采用PE管，热熔连接。与室内PPR管道连接采用法兰连接。1.1.3生活污水系统和雨水系统采用HDPE缠绕增强管（B型结构壁管），采用承插式电熔连接。除盐水区域污水系统主要收集除盐水车间卫生间及运行化验室产生的污水。除盐水区域雨水系统主要靠设置在道路外侧的雨水口收集雨水。1.1.4除盐水区域雨污水系统管道及生活水管道设置厚度为100mm的中粗砂基础层。1.1.5消防钢管基础为150mm厚的5~40mm的碎石，上部在铺设50mm厚的粗砂。1.2工期1.2.1雨水管a）土方开挖b）管道施工1.2.2污水管a）土方开挖b）管道施工1.2.3消防管a）土方开挖b）管道施工1.2.4给水管a）土方开挖b）管道施工1.3主要工程量及材料汇总（1）除盐水区域给排水系统主要工程量及材料汇总序号材料名称数量序号材料名称数量消防系统1涂塑钢管DN100（PN1.6）100m2涂塑钢管DN150（PN1.6）30m排水系统3HDPE排水管DN300150m4HDPE排水管DN400120m给水系统5PE生活给水管DN4098m6PE生活给水管DN50170m其余材料详见图纸清单。2编制依据2.1图纸及图集（1）除盐水区域给排水图纸及图集《除盐水处理系统厂区管道布置图》HYG-3200-P2-102《给水排水标准图集》04S520《给水排水标准图集》05S518《给水排水标准图集》02S5152.2我公司现行的《质量管理手册》（HYG-JEQA-GAM-001）2.3施工技术规范、质量检验评定标准《给水排水管道工程施工及验收规范》GB50268-2008《工程测量规范》GB50026—2007《建筑设计防火规范》GB50016-2006《电力安全工作规程》DL5009.1-2002国家建筑标准设计《给水排水标准图集》《埋地聚乙烯给水管道工程技术规程》CJJ101-2004《电力建设施工质量验收及评定规程》第1部分土建工程DL/T5210.1-2005《工程建设标准强制性条文》（电力工程部分）（2006版）《涂装前钢材表面锈蚀等级和除锈等级》GB/T8923《工业金属管道工程施工规范》GB50235-2010《现场设备、工业管道焊接工程施工规范》GB50236-20113支撑文件及工作接口3.1HY1-JEPM-GBP-041《油漆施工》工作程序3.2HY1-JEPM-GBP-026《施工用电管理》工作程序3.3HYG-JEPM-GBP-038《起重机械和运输机械管理》工作程序3.4HYG-JESS-GBP-032《消防安全管理》3.5HY1-JESS-GBP-037《安全生产突发事件综合应急预案》工作程序3.7HYG-JEPM-GBP-058《焊接工艺评定》3.8HYG-JEPM-GBP-059《焊接工作程序》3.9HYG-JEPM-GBP-076《中、低压管道安装》3.10HYG-JEPM-GBP-137《碳钢管道安装》3.11...
