贵州瓮DCS-50kgJX-DB4型袋装包装秤VIP免费

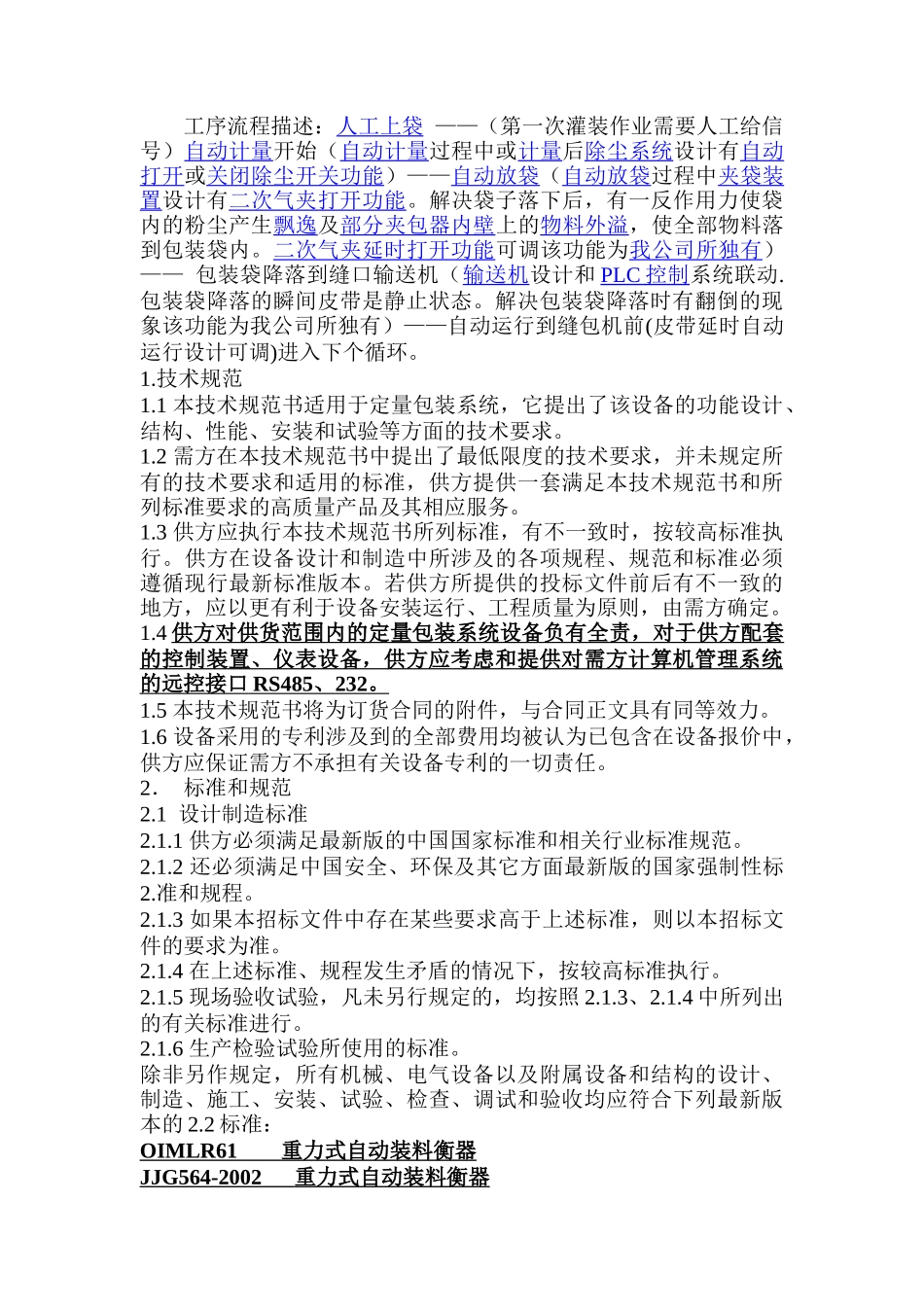

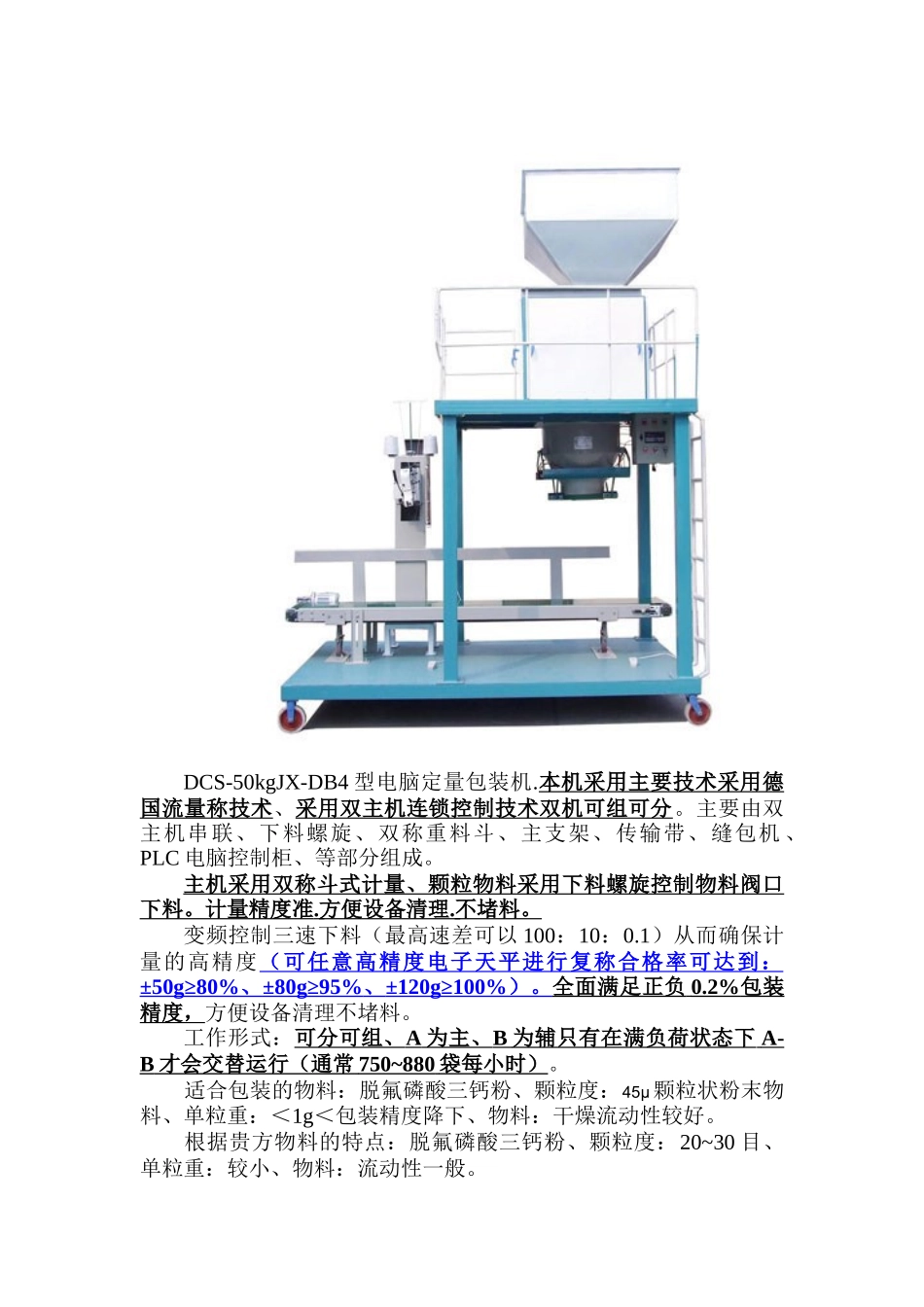

郑州吉星包装机械设备有限公司产品电器配置、性能及报价针对需方（脱氟磷酸三钙粉业）要求：1.包装物料：脱氟磷酸三钙粉、2.物料性质：微颗粒粉末、3.物料颗粒度：45μ（常规脱氟磷酸三钙粉猜测值）、4.包装规格：25~60kg、5.包装速度：8~12包/分钟、6.包装精度：≤±100g、最大误差0.2%、7.包袋形式：敞口袋、8.包装机整体：除电机、电机座、减速机、缝包机外为国标304不锈钢制作、9.配套要求：皮带输送机、缝包机、除尘管道和脉冲式除尘系统、10.开票：17%增值税、我公司根据以上要求做出如下设计：以CAD图纸为准！此图为主机图！DCS-50kgJX-DB4型电脑定量包装机.本机采用主要技术采用德国流量称技术、采用双主机连锁控制技术双机可组可分。主要由双主机串联、下料螺旋、双称重料斗、主支架、传输带、缝包机、PLC电脑控制柜、等部分组成。主机采用双称斗式计量、颗粒物料采用下料螺旋控制物料阀口下料。计量精度准.方便设备清理.不堵料。变频控制三速下料（最高速差可以100：10：0.1）从而确保计量的高精度（可任意高精度电子天平进行复称合格率可达到：±50g≥80%、±80g≥95%、±120g≥100%）。全面满足正负0.2%包装精度，方便设备清理不堵料。工作形式：可分可组、A为主、B为辅只有在满负荷状态下A-B才会交替运行（通常750~880袋每小时）。适合包装的物料：脱氟磷酸三钙粉、颗粒度：45μ颗粒状粉末物料、单粒重：＜1g＜包装精度降下、物料：干燥流动性较好。根据贵方物料的特点：脱氟磷酸三钙粉、颗粒度：20~30目、单粒重：较小、物料：流动性一般。工序流程描述：人工上袋——（第一次灌装作业需要人工给信号）自动计量开始（自动计量过程中或计量后除尘系统设计有自动打开或关闭除尘开关功能）——自动放袋（自动放袋过程中夹袋装置设计有二次气夹打开功能。解决袋子落下后，有一反作用力使袋内的粉尘产生飘逸及部分夹包器内壁上的物料外溢，使全部物料落到包装袋内。二次气夹延时打开功能可调该功能为我公司所独有）——包装袋降落到缝口输送机（输送机设计和PLC控制系统联动.包装袋降落的瞬间皮带是静止状态。解决包装袋降落时有翻倒的现象该功能为我公司所独有）——自动运行到缝包机前(皮带延时自动运行设计可调)进入下个循环。1.技术规范1.1本技术规范书适用于定量包装系统，它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2需方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，供方提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。1.3供方应执行本技术规范书所列标准，有不一致时，按较高标准执行。供方在设备设计和制造中所涉及的各项规程、规范和标准必须遵循现行最新标准版本。若供方所提供的投标文件前后有不一致的地方，应以更有利于设备安装运行、工程质量为原则，由需方确定。1.4供方对供货范围内的定量包装系统设备负有全责，对于供方配套的控制装置、仪表设备，供方应考虑和提供对需方计算机管理系统的远控接口RS485、232。1.5本技术规范书将为订货合同的附件，与合同正文具有同等效力。1.6设备采用的专利涉及到的全部费用均被认为已包含在设备报价中，供方应保证需方不承担有关设备专利的一切责任。2．标准和规范2.1设计制造标准2.1.1供方必须满足最新版的中国国家标准和相关行业标准规范。2.1.2还必须满足中国安全、环保及其它方面最新版的国家强制性标2.准和规程。2.1.3如果本招标文件中存在某些要求高于上述标准，则以本招标文件的要求为准。2.1.4在上述标准、规程发生矛盾的情况下，按较高标准执行。2.1.5现场验收试验，凡未另行规定的，均按照2.1.3、2.1.4中所列出的有关标准进行。2.1.6生产检验试验所使用的标准。除非另作规定，所有机械、电气设备以及附属设备和结构的设计、制造、施工、安装、试验、检查、调试和验收均应符合下列最新版本的2.2标准：OIMLR61重力式自动装料衡器JJG564-2002重力式自动装料衡器GB/T7551-1997称重传感器GB/T7724-1999称重显示控制器GB50231-1998机械设备安装工程施工及验收通用规范GB4942.1-1985电动机外壳防护等级GB4942.2-1985低压电器外...
