项目三场效应管放大电路VIP免费

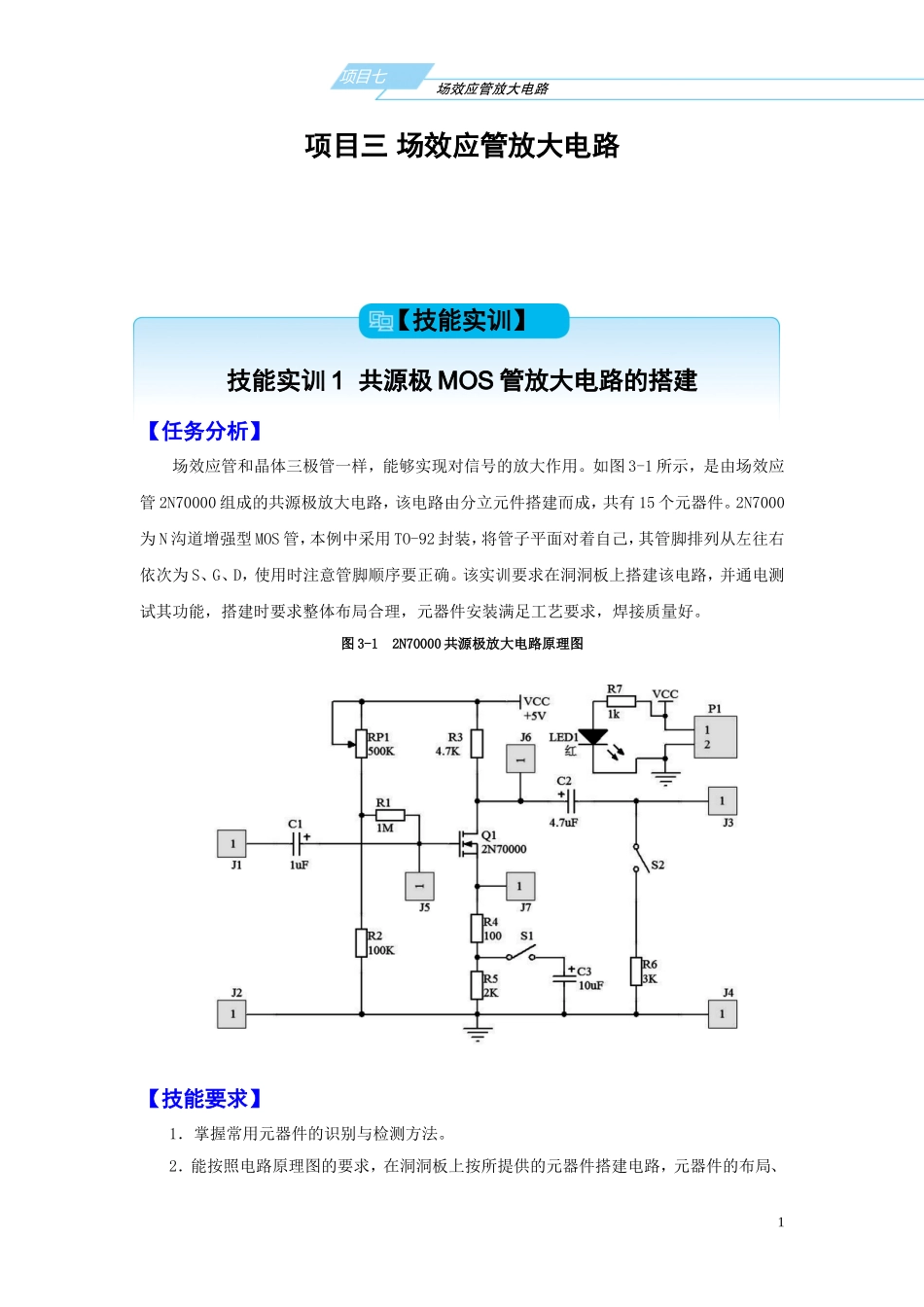

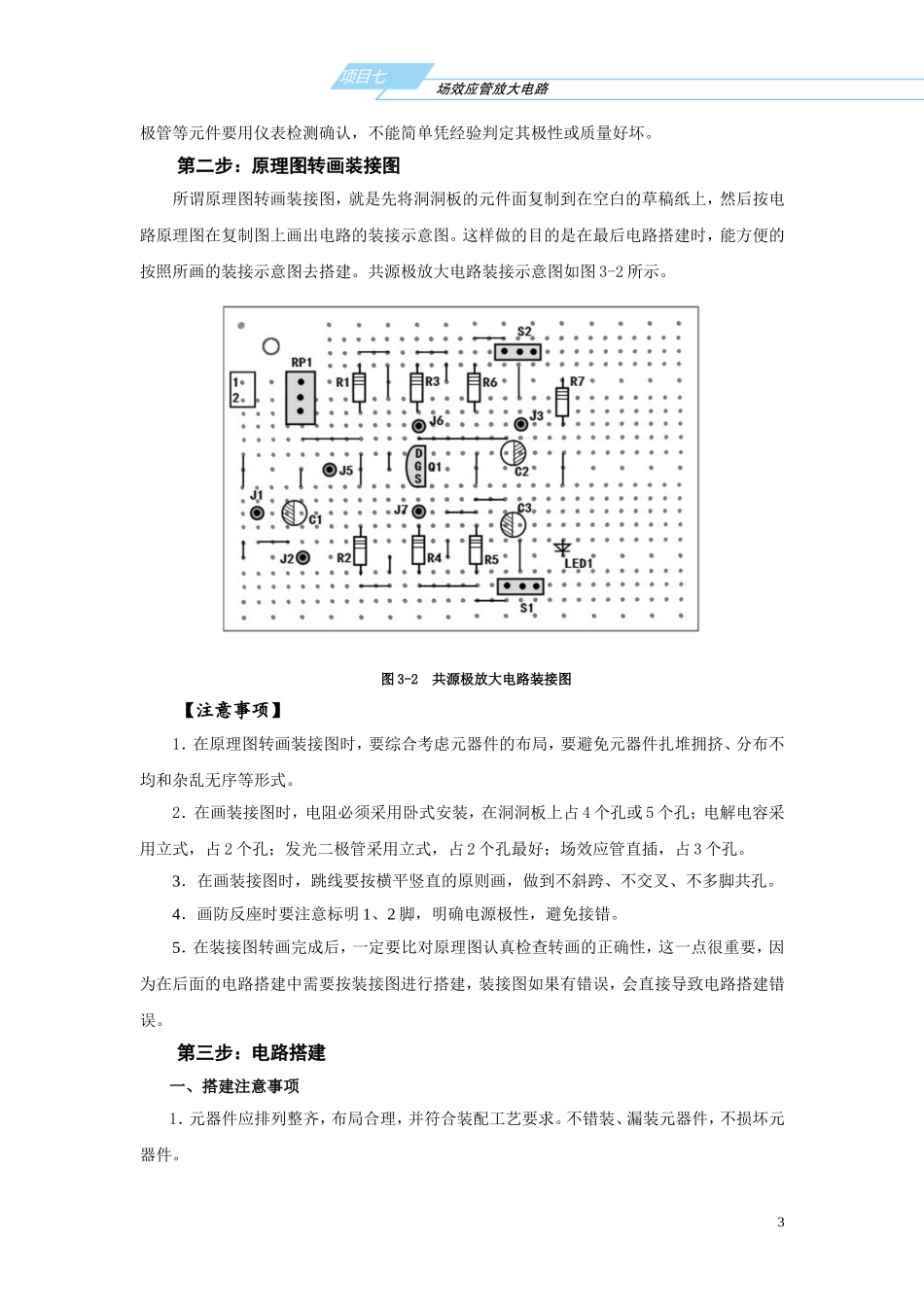

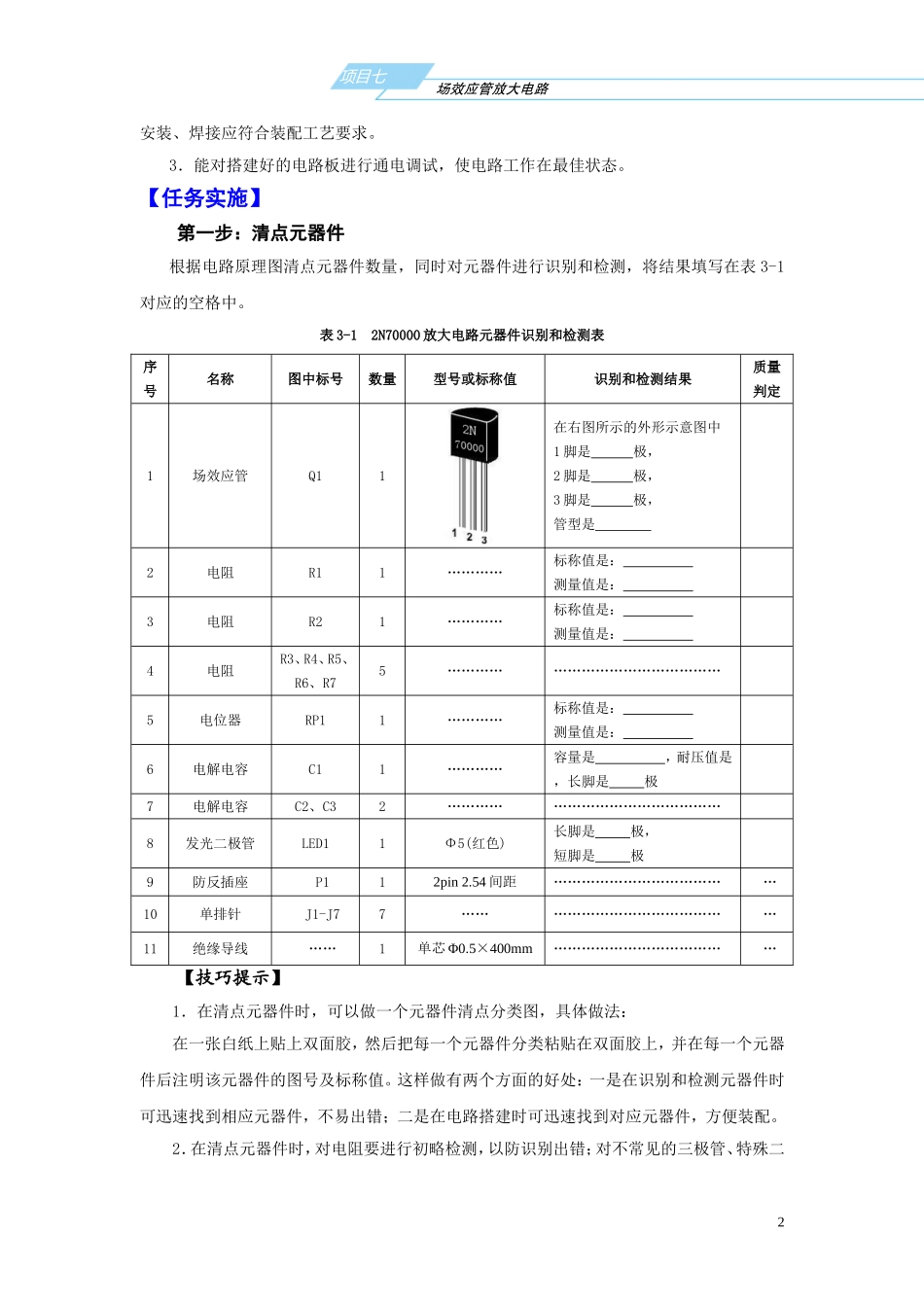

项目七场效应管放大电路项目三场效应管放大电路【技能实训】技能实训1共源极MOS管放大电路的搭建【任务分析】场效应管和晶体三极管一样，能够实现对信号的放大作用。如图3-1所示，是由场效应管2N70000组成的共源极放大电路，该电路由分立元件搭建而成，共有15个元器件。2N7000为N沟道增强型MOS管，本例中采用TO-92封装，将管子平面对着自己，其管脚排列从左往右依次为S、G、D，使用时注意管脚顺序要正确。该实训要求在洞洞板上搭建该电路，并通电测试其功能，搭建时要求整体布局合理，元器件安装满足工艺要求，焊接质量好。图3-12N70000共源极放大电路原理图【技能要求】1．掌握常用元器件的识别与检测方法。2．能按照电路原理图的要求，在洞洞板上按所提供的元器件搭建电路，元器件的布局、1项目七场效应管放大电路安装、焊接应符合装配工艺要求。3．能对搭建好的电路板进行通电调试，使电路工作在最佳状态。【任务实施】第一步：清点元器件根据电路原理图清点元器件数量，同时对元器件进行识别和检测，将结果填写在表3-1对应的空格中。表3-12N70000放大电路元器件识别和检测表序号名称图中标号数量型号或标称值识别和检测结果质量判定1场效应管Q11在右图所示的外形示意图中1脚是极，2脚是极，3脚是极，管型是2电阻R11…………标称值是：测量值是：3电阻R21…………标称值是：测量值是：4电阻R3、R4、R5、R6、R75…………………………………………5电位器RP11…………标称值是：测量值是：6电解电容C11…………容量是，耐压值是，长脚是极7电解电容C2、C32…………………………………………8发光二极管LED11Φ5(红色)长脚是极，短脚是极9防反插座P112pin2.54间距…………………………………10单排针J1-J77………………………………………11绝缘导线……1单芯Φ0.5×400mm…………………………………【技巧提示】1．在清点元器件时，可以做一个元器件清点分类图，具体做法：在一张白纸上贴上双面胶，然后把每一个元器件分类粘贴在双面胶上，并在每一个元器件后注明该元器件的图号及标称值。这样做有两个方面的好处：一是在识别和检测元器件时可迅速找到相应元器件，不易出错；二是在电路搭建时可迅速找到对应元器件，方便装配。2．在清点元器件时，对电阻要进行初略检测，以防识别出错；对不常见的三极管、特殊二2项目七场效应管放大电路极管等元件要用仪表检测确认，不能简单凭经验判定其极性或质量好坏。第二步：原理图转画装接图所谓原理图转画装接图，就是先将洞洞板的元件面复制到在空白的草稿纸上，然后按电路原理图在复制图上画出电路的装接示意图。这样做的目的是在最后电路搭建时，能方便的按照所画的装接示意图去搭建。共源极放大电路装接示意图如图3-2所示。图3-2共源极放大电路装接图【注意事项】1．在原理图转画装接图时，要综合考虑元器件的布局，要避免元器件扎堆拥挤、分布不均和杂乱无序等形式。2．在画装接图时，电阻必须采用卧式安装，在洞洞板上占4个孔或5个孔；电解电容采用立式，占2个孔；发光二极管采用立式，占2个孔最好；场效应管直插，占3个孔。3．在画装接图时，跳线要按横平竖直的原则画，做到不斜跨、不交叉、不多脚共孔。4．画防反座时要注意标明1、2脚，明确电源极性，避免接错。5．在装接图转画完成后，一定要比对原理图认真检查转画的正确性，这一点很重要，因为在后面的电路搭建中需要按装接图进行搭建，装接图如果有错误，会直接导致电路搭建错误。第三步：电路搭建一、搭建注意事项1．元器件应排列整齐，布局合理，并符合装配工艺要求。不错装、漏装元器件，不损坏元器件。3项目七场效应管放大电路2．需按工艺要求对元器件的引脚进行成形加工。插装极性元器件时需要注意引脚的正确性，特别要注意防反电源插座1、2脚的位置。3．搭建跳线时，要按工艺要求对跳线整形，超过5个孔的跳线需要保留绝缘层。4．搭建元器件时，电阻、普通二极管等元件要卧式安装，发光二极管、电解电容等元件要贴板安装，瓷片电容、三极管等元件的下端应与电路板保持3～5mm的间隙。5．焊点大小要适中，焊点表面应光滑整洁，无虚焊、错焊、连焊和漏焊等现象。6．搭建完成...
