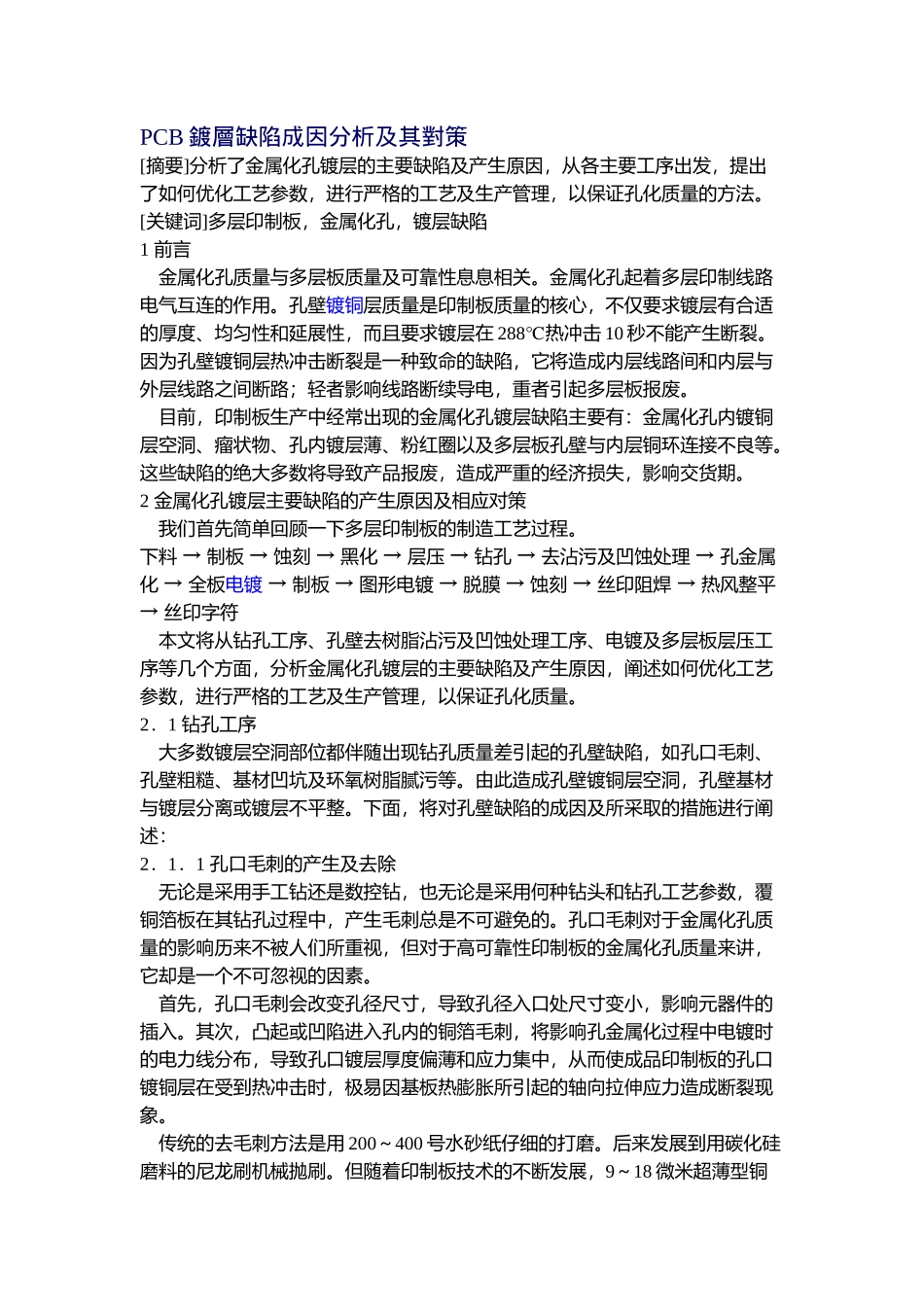

PCB 鍍層缺陷成因分析及其對策[摘要]分析了金属化孔镀层的主要缺陷及产生原因，从各主要工序出发，提出了如何优化工艺参数，进行严格的工艺及生产管理，以保证孔化质量的方法。 [关键词]多层印制板，金属化孔，镀层缺陷 1 前言 金属化孔质量与多层板质量及可靠性息息相关。金属化孔起着多层印制线路电气互连的作用。孔壁镀铜层质量是印制板质量的核心，不仅要求镀层有合适的厚度、均匀性和延展性，而且要求镀层在 288℃热冲击 10 秒不能产生断裂。因为孔壁镀铜层热冲击断裂是一种致命的缺陷，它将造成内层线路间和内层与外层线路之间断路；轻者影响线路断续导电，重者引起多层板报废。 目前，印制板生产中经常出现的金属化孔镀层缺陷主要有：金属化孔内镀铜层空洞、瘤状物、孔内镀层薄、粉红圈以及多层板孔壁与内层铜环连接不良等。这些缺陷的绝大多数将导致产品报废，造成严重的经济损失，影响交货期。 2 金属化孔镀层主要缺陷的产生原因及相应对策 我们首先简单回顾一下多层印制板的制造工艺过程。 下料 → 制板 → 蚀刻 → 黑化 → 层压 → 钻孔 → 去沾污及凹蚀处理 → 孔金属化 → 全板电镀 → 制板 → 图形电镀 → 脱膜 → 蚀刻 → 丝印阻焊 → 热风整平 → 丝印字符 本文将从钻孔工序、孔壁去树脂沾污及凹蚀处理工序、电镀及多层板层压工序等几个方面，分析金属化孔镀层的主要缺陷及产生原因，阐述如何优化工艺参数，进行严格的工艺及生产管理，以保证孔化质量。 2．1 钻孔工序 大多数镀层空洞部位都伴随出现钻孔质量差引起的孔壁缺陷，如孔口毛刺、孔壁粗糙、基材凹坑及环氧树脂腻污等。由此造成孔壁镀铜层空洞，孔壁基材与镀层分离或镀层不平整。下面，将对孔壁缺陷的成因及所采取的措施进行阐述：2．1．1 孔口毛刺的产生及去除 无论是采用手工钻还是数控钻，也无论是采用何种钻头和钻孔工艺参数，覆铜箔板在其钻孔过程中，产生毛刺总是不可避免的。孔口毛刺对于金属化孔质量的影响历来不被人们所重视，但对于高可靠性印制板的金属化孔质量来讲，它却是一个不可忽视的因素。 首先，孔口毛刺会改变孔径尺寸，导致孔径入口处尺寸变小，影响元器件的插入。其次，凸起或凹陷进入孔内的铜箔毛刺，将影响孔金属化过程中电镀时的电力线分布，导致孔口镀层厚度偏薄和应力集中，从而使成品印制板的孔口镀铜层在受到热冲击时，极易因基板热膨胀所引起的轴向拉伸应力造成断裂现象。 传统的去毛刺...
