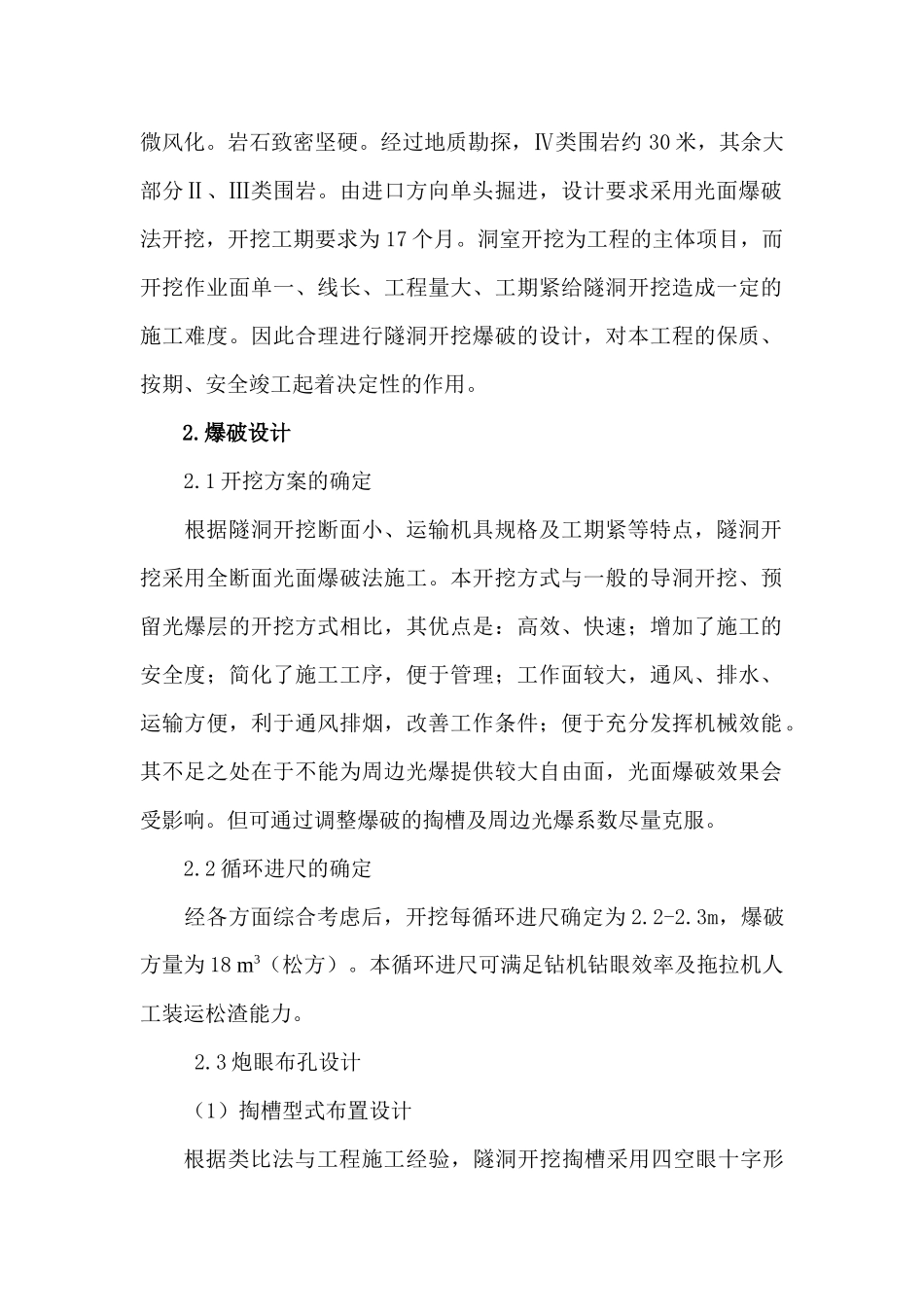

泉州湄洲湾南岸供水工程虎头山隧洞开挖爆破的设计与施工苏 景 辉泉州市北渠管理处 福建 泉州 362000[摘要]本文介绍虎头山隧洞开挖爆破的设计方法和施工情况，提出全断面爆破法在小断面隧洞开挖爆破中的应用及爆破设计中关键参数。[关键词]爆破设计 全断面光爆 掏槽型式 周边光爆参数1.概述泉州湄洲湾南岸供水工程系将晋江水经过 24.749km 的金鸡北干渠到洛阳江，在经 19.92km 管道及 18.285km 的隧洞引到肖厝开发区，设 计 供 水 量 为 3m3/s ， 最 大 供 水 量 为 6.0 m3/s ， 供 水 总 长 度 为63.66km，其中虎头山隧洞全长 2.022km，隧洞开挖断面规格为2.0×2.3m（宽×高）的马蹄形，断面积为 4.56㎡（见图 1）图 1地质条件：隧洞沿线地貌为构造侵蚀中低山丘陵。洞室埋深多在 50m 以上。洞室围岩岩性为燕山晚期晶洞花岗岩，岩体大部分为微风化。岩石致密坚硬。经过地质勘探，Ⅳ类围岩约 30 米，其余大部分Ⅱ、Ⅲ类围岩。由进口方向单头掘进，设计要求采用光面爆破法开挖，开挖工期要求为 17 个月。洞室开挖为工程的主体项目，而开挖作业面单一、线长、工程量大、工期紧给隧洞开挖造成一定的施工难度。因此合理进行隧洞开挖爆破的设计，对本工程的保质、按期、安全竣工起着决定性的作用。2.爆破设计2.1 开挖方案的确定根据隧洞开挖断面小、运输机具规格及工期紧等特点，隧洞开挖采用全断面光面爆破法施工。本开挖方式与一般的导洞开挖、预留光爆层的开挖方式相比，其优点是：高效、快速；增加了施工的安全度；简化了施工工序，便于管理；工作面较大，通风、排水、运输方便，利于通风排烟，改善工作条件；便于充分发挥机械效能。其不足之处在于不能为周边光爆提供较大自由面，光面爆破效果会受影响。但可通过调整爆破的掏槽及周边光爆系数尽量克服。2.2 循环进尺的确定经各方面综合考虑后，开挖每循环进尺确定为 2.2-2.3m，爆破方量为 18 m3（松方）。本循环进尺可满足钻机钻眼效率及拖拉机人工装运松渣能力。2.3 炮眼布孔设计（1）掏槽型式布置设计根据类比法与工程施工经验，隧洞开挖掏槽采用四空眼十字形直眼掏槽。此方式掏槽效果良好，可适用于个类岩石。掏槽孔深2.5 米。掏槽孔布置形式见图 2。施工时要严格控制好孔位的布设计钻孔的平行度。（2）周边光面爆破设计洞室周边采用光面爆破法施工。影响光面爆破效果的主要技术参数有：炮眼间距（E）最小抵抗线（W）、不偶合系数（D）和装...
