预应力砼管桩施工方案VIP免费

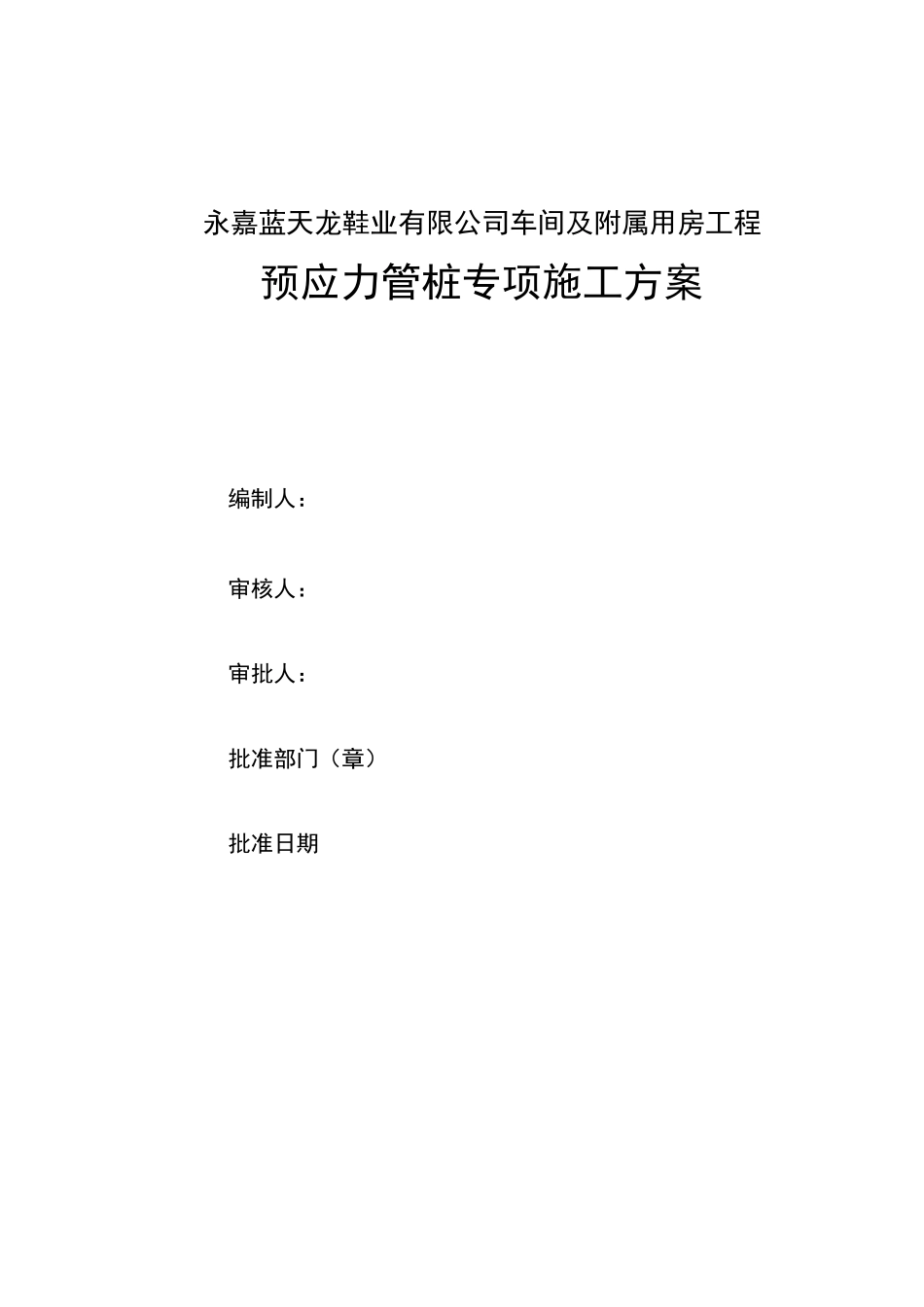

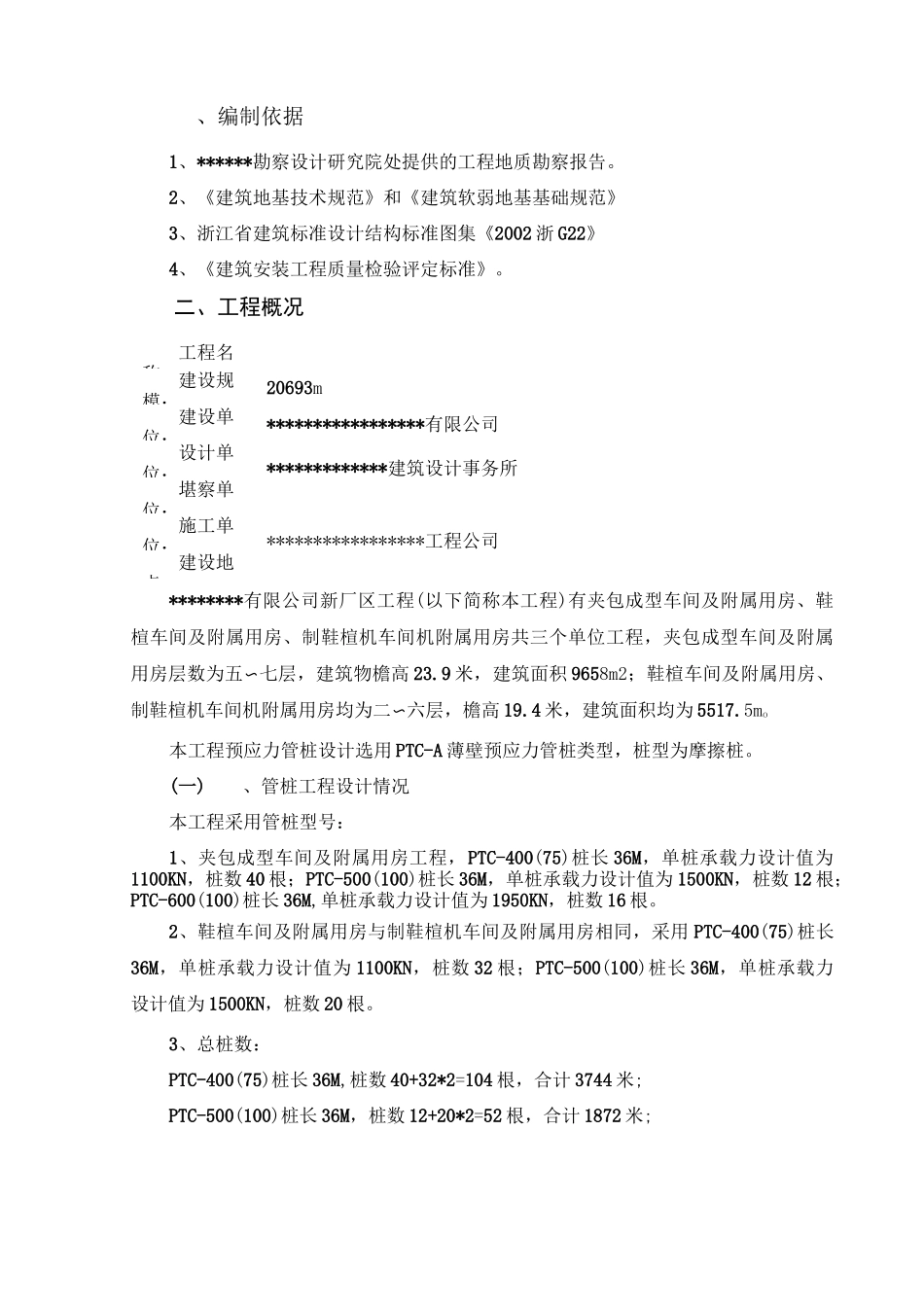

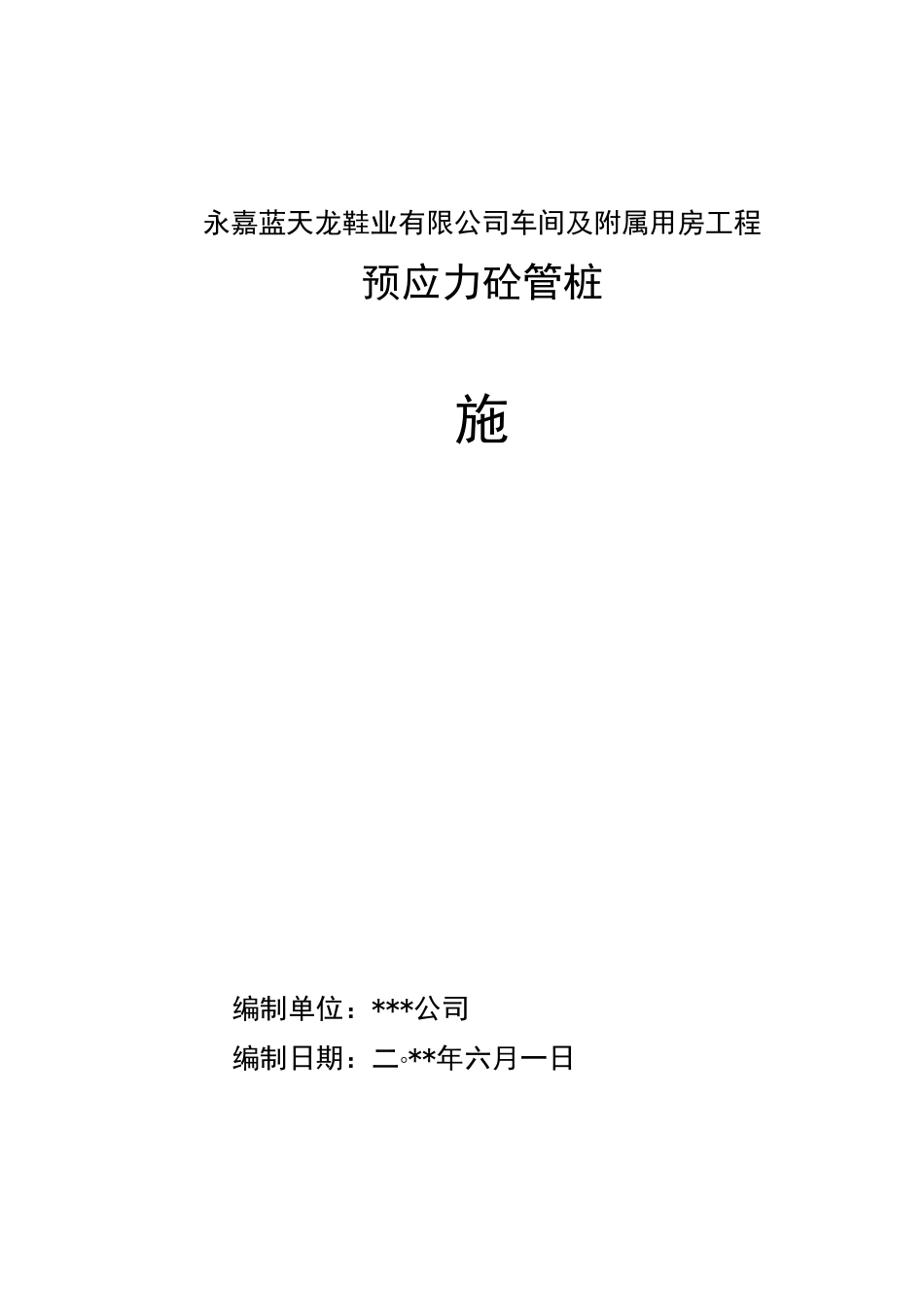

永嘉蓝天龙鞋业有限公司车间及附属用房工程预应力砼管桩施编制单位：***公司编制日期：二◦**年六月一日永嘉蓝天龙鞋业有限公司车间及附属用房工程预应力管桩专项施工方案编制人：审核人：审批人：批准部门（章）批准日期、编制依据1、******勘察设计研究院处提供的工程地质勘察报告。2、《建筑地基技术规范》和《建筑软弱地基基础规范》3、浙江省建筑标准设计结构标准图集《2002 浙 G22》4、《建筑安装工程质量检验评定标准》。二、工程概况工程名称：建设规模：20693m建设单位：*****************有限公司设计单位：*************建筑设计事务所堪察单位：施工单位：*****************工程公司建设地点：********有限公司新厂区工程(以下简称本工程)有夹包成型车间及附属用房、鞋楦车间及附属用房、制鞋楦机车间机附属用房共三个单位工程，夹包成型车间及附属用房层数为五〜七层，建筑物檐高 23.9 米，建筑面积 9658m2；鞋楦车间及附属用房、制鞋楦机车间机附属用房均为二〜六层，檐高 19.4 米，建筑面积均为 5517.5mo本工程预应力管桩设计选用 PTC-A 薄壁预应力管桩类型，桩型为摩擦桩。(一)、管桩工程设计情况本工程采用管桩型号：1、夹包成型车间及附属用房工程，PTC-400(75)桩长 36M，单桩承载力设计值为1100KN，桩数 40 根；PTC-500(100)桩长 36M，单桩承载力设计值为 1500KN，桩数 12 根；PTC-600(100)桩长 36M,单桩承载力设计值为 1950KN，桩数 16 根。2、鞋楦车间及附属用房与制鞋楦机车间及附属用房相同，采用 PTC-400(75)桩长36M，单桩承载力设计值为 1100KN，桩数 32 根；PTC-500(100)桩长 36M，单桩承载力设计值为 1500KN，桩数 20 根。3、总桩数：PTC-400(75)桩长 36M,桩数 40+32*2=104 根，合计 3744 米;PTC-500(100)桩长 36M，桩数 12+20*2=52 根，合计 1872 米;PTC-600(100)桩长 36M，桩数 16 根，合计 576 米。除以上述设计要求外，其余均应按《DBJ02-10-99》标准严格执行。(二)、场地地质情况：详见*****勘察设计研究院提供的工程勘察报告(详勘)。三、施工部署1、将业主提供的控制线或角柱点及水准点引出，距离在不受压桩影响的场外区域设置复测基准点。2、为减少测量误差，按极座标法进行测量放线。放线前施工测量人员先根据图纸计算好桩位点，然后填写桩位测量定位记录表。3、桩位放好后，先由项目组织自检和总包核检。无误后报监理进行复核验收，并办理签证手续。4、为了掌握...
