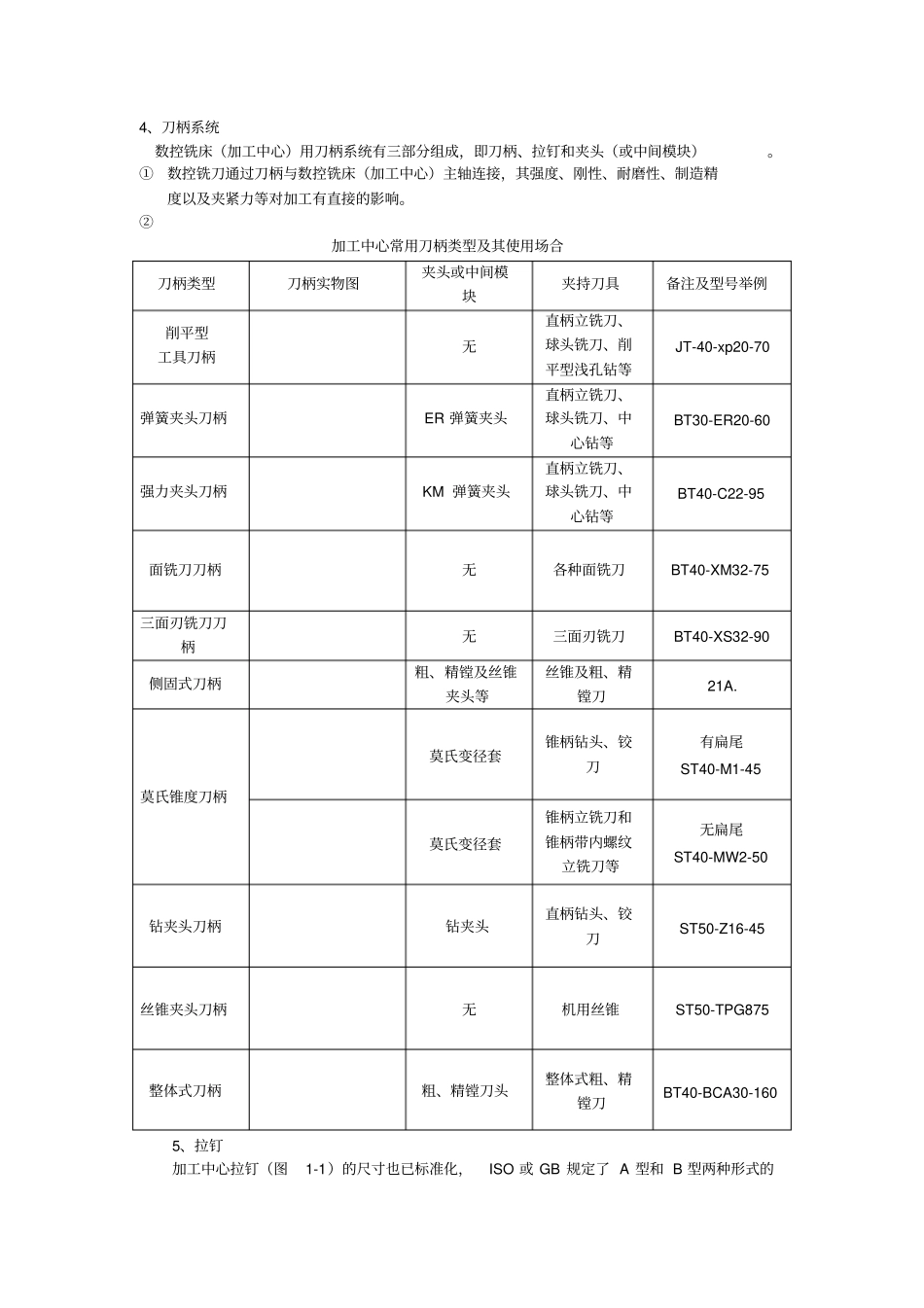

4、刀柄系统数控铣床（加工中心）用刀柄系统有三部分组成，即刀柄、拉钉和夹头（或中间模块）。①数控铣刀通过刀柄与数控铣床（加工中心）主轴连接，其强度、刚性、耐磨性、制造精度以及夹紧力等对加工有直接的影响。②加工中心常用刀柄类型及其使用场合刀柄类型刀柄实物图夹头或中间模块夹持刀具备注及型号举例削平型工具刀柄无直柄立铣刀、球头铣刀、削平型浅孔钻等JT-40-xp20-70 弹簧夹头刀柄ER 弹簧夹头直柄立铣刀、球头铣刀、中心钻等BT30-ER20-60 强力夹头刀柄KM 弹簧夹头直柄立铣刀、球头铣刀、中心钻等BT40-C22-95 面铣刀刀柄无各种面铣刀BT40-XM32-75 三面刃铣刀刀柄无三面刃铣刀BT40-XS32-90 侧固式刀柄粗、精镗及丝锥夹头等丝锥及粗、精镗刀21A. 莫氏锥度刀柄莫氏变径套锥柄钻头、铰刀有扁尾ST40-M1-45 莫氏变径套锥柄立铣刀和锥柄带内螺纹立铣刀等无扁尾ST40-MW2-50 钻夹头刀柄钻夹头直柄钻头、铰刀ST50-Z16-45 丝锥夹头刀柄无机用丝锥ST50-TPG875 整体式刀柄粗、精镗刀头整体式粗、精镗刀BT40-BCA30-160 5、拉钉加工中心拉钉（图1-1）的尺寸也已标准化，ISO 或 GB 规定了 A 型和 B 型两种形式的拉钉，其中A 型拉钉用于不带钢球的拉紧装置，而B 型拉钉用于带钢球的拉紧装置。刀柄及拉钉的具体尺寸可查阅有关标准的规定。6、弹簧夹头及中间模块弹簧夹头有两种，即ER 弹簧夹头（图1-2a）和 KM 弹簧夹头（图1-2b）。其中 ER 弹簧夹头的夹紧力较小，适用于切削力较小的场合；KM 弹簧夹头的夹紧力较大，适用于强力铣削。a) b) 图 1-1 拉钉图 1-2 弹簧夹头a）ER 弹簧夹头b）KM 弹簧夹头中间模块（图1-3）是刀柄和道具之间的中间联接装置，通过中间模块的使用，提高了刀柄的通用性能。例如，镗刀、丝锥与刀柄的联接就经常使用中间模块。a）b）c）图 1-3 中间模块a）精镗刀中间模块b）攻螺纹夹套c）钻夹头接柄
