加纳木结构坡屋面施工工法VIP免费

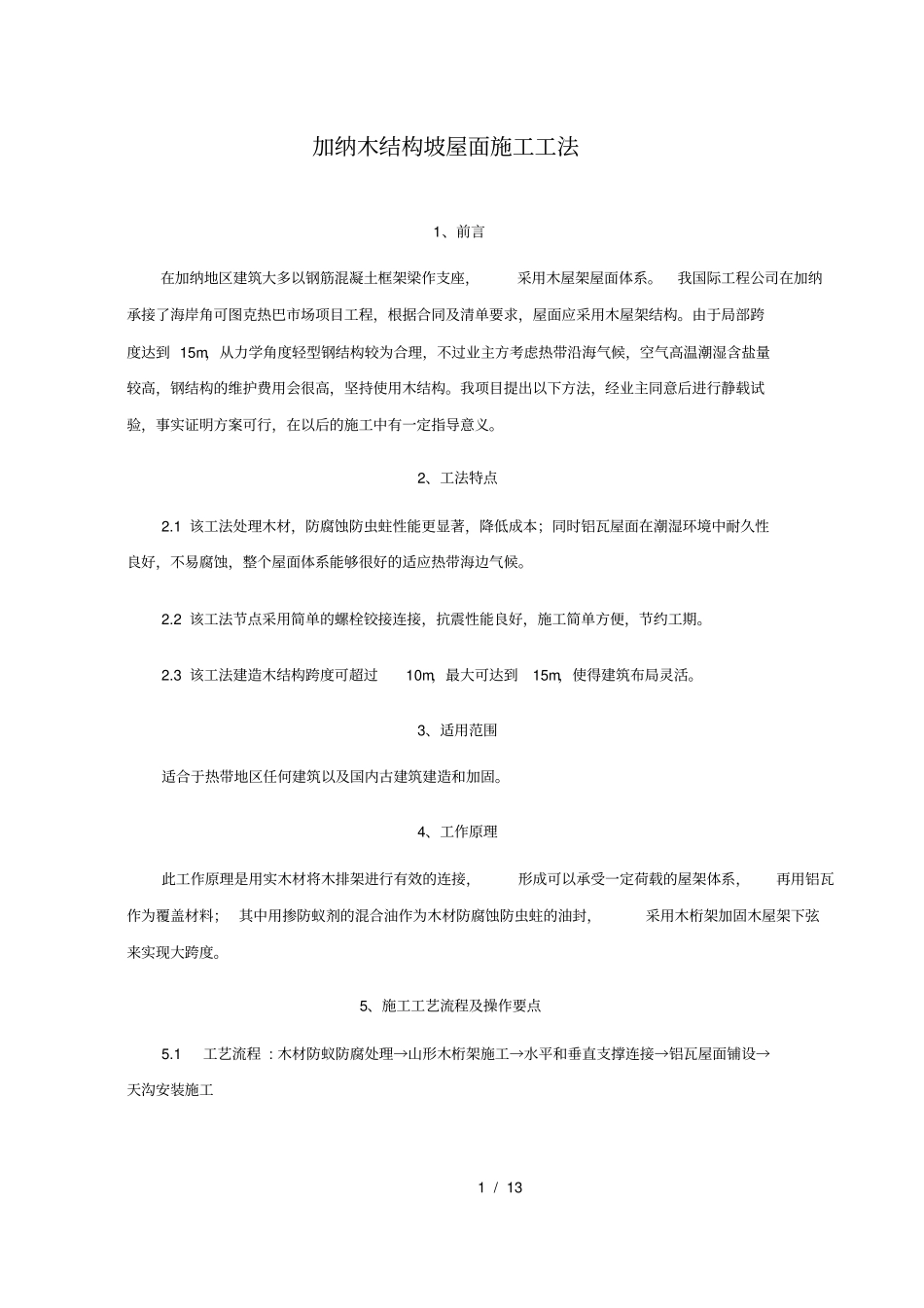

加纳木结构坡屋面施工工法_第1页
1/13
加纳木结构坡屋面施工工法_第2页
2/13

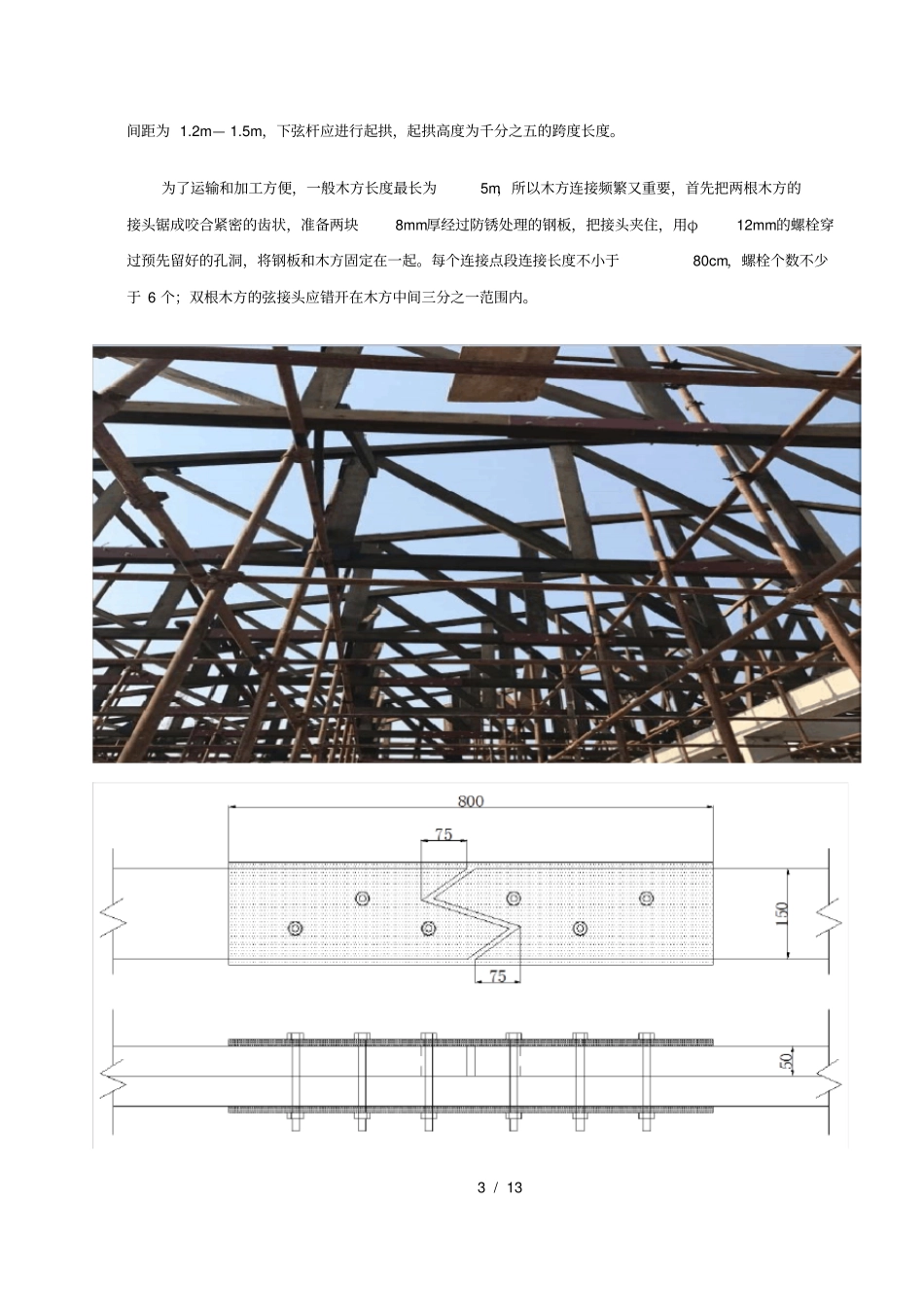

加纳木结构坡屋面施工工法_第3页
3/13
1 / 13 加纳木结构坡屋面施工工法1、前言在加纳地区建筑大多以钢筋混凝土框架梁作支座,采用木屋架屋面体系。我国际工程公司在加纳承接了海岸角可图克热巴市场项目工程,根据合同及清单要求,屋面应采用木屋架结构。由于局部跨度达到 15m,从力学角度轻型钢结构较为合理,不过业主方考虑热带沿海气候,空气高温潮湿含盐量较高,钢结构的维护费用会很高,坚持使用木结构。我项目提出以下方法,经业主同意后进行静载试验,事实证明方案可行,在以后的施工中有一定指导意义。2、工法特点2.1 该工法处理木材,防腐蚀防虫蛀性能更显著,降低成本;同时铝瓦屋面在潮湿环境中耐久性良好,不易腐蚀,整个屋面体系能够很好的适应热带海边气候。2.2 该工法节点采用简单的螺栓铰接连接,抗震性能良好,施工简单方便,节约工期。2.3 该工法建造木结构跨度可超过10m,最大可达到15m,使得建筑布局灵活。3、适用范围适合于热带地区任何建筑以及国内古建筑建造和加固。4、工作原理此工作原理是用实木材将木排架进行有效的连接,形成可以承受一定荷载的屋架体系,再用铝瓦作为覆盖材料; 其中用掺防蚁剂的混合油作为木材防腐蚀防虫蛀的油封,采用木桁架加固木屋架下弦来实现大跨度。5、施工工艺流程及操作要点5.1 工艺流程 : 木材防蚁防腐处理→山形木桁架施工→水平和垂直支撑连接→铝瓦屋面铺设→天沟安装施工2 / 13 5.2 施工方法5.2.1木材防蚁防腐处理木方应在使用前一个月进场,搁置在平整通风的堆料场地进行自然风干。然后用柴油稀释回收的废机油,按照1:2 比例进行配比(体积比),加入适量防蚁剂,对充分凉干的木方浸泡渗透,在表面形成隔离保护层。纽敦豆木本来具有良好的防蚁防腐效果,对表面再进行处理,能保证其耐久性。5.2.2山形木桁架施工木结构屋架是将一排排的山形桁架进行有效连接,形成一个承受屋面瓦荷载和风雨等动荷载的架构。山形桁架相当于一道道的梁连系各跨,当支座净跨长度不大于5m时,桁架的上弦、下弦和立杆均采用单根5cm*15cm*5m的木方,斜拉杆采用5cm*10cm*5m的木方;当支座净跨长度小于5m且不大于 10m时,桁架的上弦、下弦和立杆均采用双根5cm*15cm*5m的木方,斜拉杆采用5cm*10cm*5m的木方;当支座净跨长度大于10m时,不宜采用木结构屋架;屋架局部(如相邻两个斜屋脊处)可能出现下弦长度超过10m的情况,应该采用木桁架(红色)对下弦杆进行加固,如图。图 5.2.2-1 下弦加固示意图考虑屋面排水顺畅,要求屋面坡度...
