某主体建筑工程临时用电施工组织设计VIP专享VIP免费

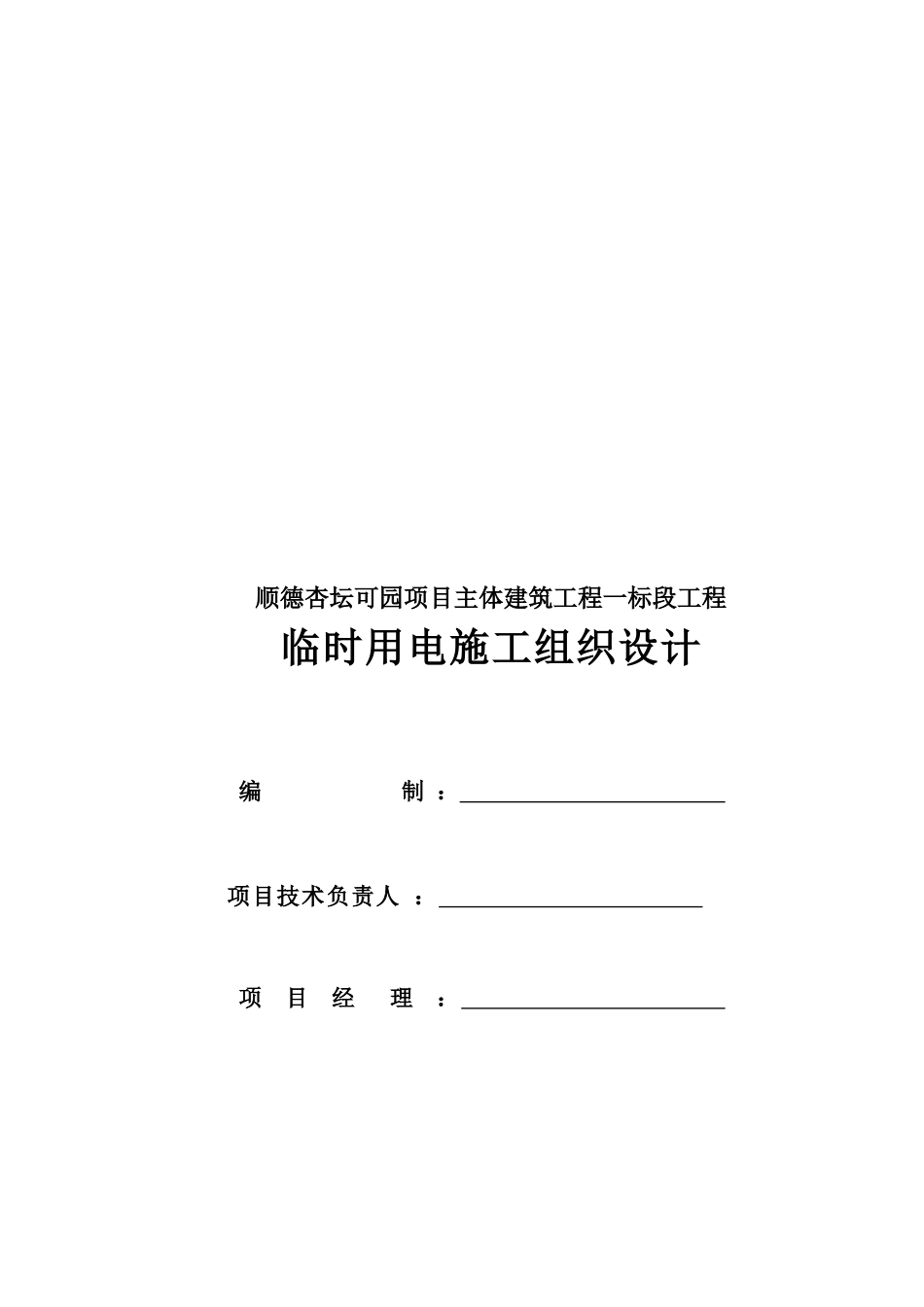

顺德杏坛可园项目主体建筑工程一标段工程临时用电施工组织设计编 制 ： 项目技术负责人 ： 项 目 经 理 ： 批 准 ： 深圳市建工集团股份有限公司 2011 年 2 月目 录1 编制依据1.1 相关工程施工图纸施工现场平面布置图1.2 相关的规范标准的名称、编制参考书籍名称、出版社。1 施工现场临时用电安全技术规范（JGJ46-2005） 中国建筑工业出版社2 建设工程施工现场供用电安全规范（GB50194-93）中国计划出版社3 施工现场机械设备检查技术规程（JGJ106-2008） 中国建筑工业出版社4 建筑施工手册（第四版） 中国建筑工业出版社5 深圳市建工集团施工临时用电施工组织设计编制导则2 工程概况2.1 建筑概况工程名称：顺德杏坛可园项目主体建筑工程一标段建设地点：顺德区杏坛镇中心区南区一号地块建筑类别: 住宅工程（11 栋 15 层）建筑面积：106864㎡建设单位：佛山市顺德区华仁房产投资有限公司设计单位：深圳华森建筑与工程设计顾问有限公司监理单位：广东省城规建设监理有限公司施工单位：深圳市建工集团质量监督单位：佛山市质量监督总站安全监督单位：佛山市安全监督总站顺德杏坛可园项目位于顺德区杏坛镇中心区南区一号地块，用地面积约71199.83㎡；总建筑面积约 232668 平方米，地上建筑面积约 189408㎡；地下室面积约 43260㎡，本标段建筑面积 106864㎡。地下一层，地上 15 层的多栋住宅及配套设施。总高度为 47.95m，设计标高±0.00 相当于绝对标高 24.300。（高程系统与用地红线坐标系统及南侧 30 米路高程系统一致）。2.2 工程设计概况桩基阶段：锤击预应力管桩基础阶段：桩基基础及上部建筑阶段：住宅主体剪力墙结构，地下一层，地上 15 层，总高47.95m。2.3 平面布置1 在地下室基础施工阶段，在本工程东面塔吊能够覆盖范围作为钢筋加工场；主体阶段钢筋加工厂布置在裙楼之间。2 生活区、办公区设置在工地场外西侧和北侧； 3 施工用电布置：本工程设置 1 台 630KVA 的变压器，配 2 台总配电柜，经 2 路电源引至施工现场，设置 5 个二级箱。本工程临时用电采用 TN-S 接地系统，三级配电二级保护，做到一箱一机一闸一漏电，所有用电设备均从开关箱引出；4 场内布置了 4 台塔吊，7 部施工电梯，及多台砂浆搅拌机，分别布置在建筑物的前方及裙楼间，满足各栋施工需求；5 材料堆场、木工加工场、钢筋加工厂布置在裙楼范围内塔吊覆盖区域；6 详见总平面布置图。2.4 施工用...
