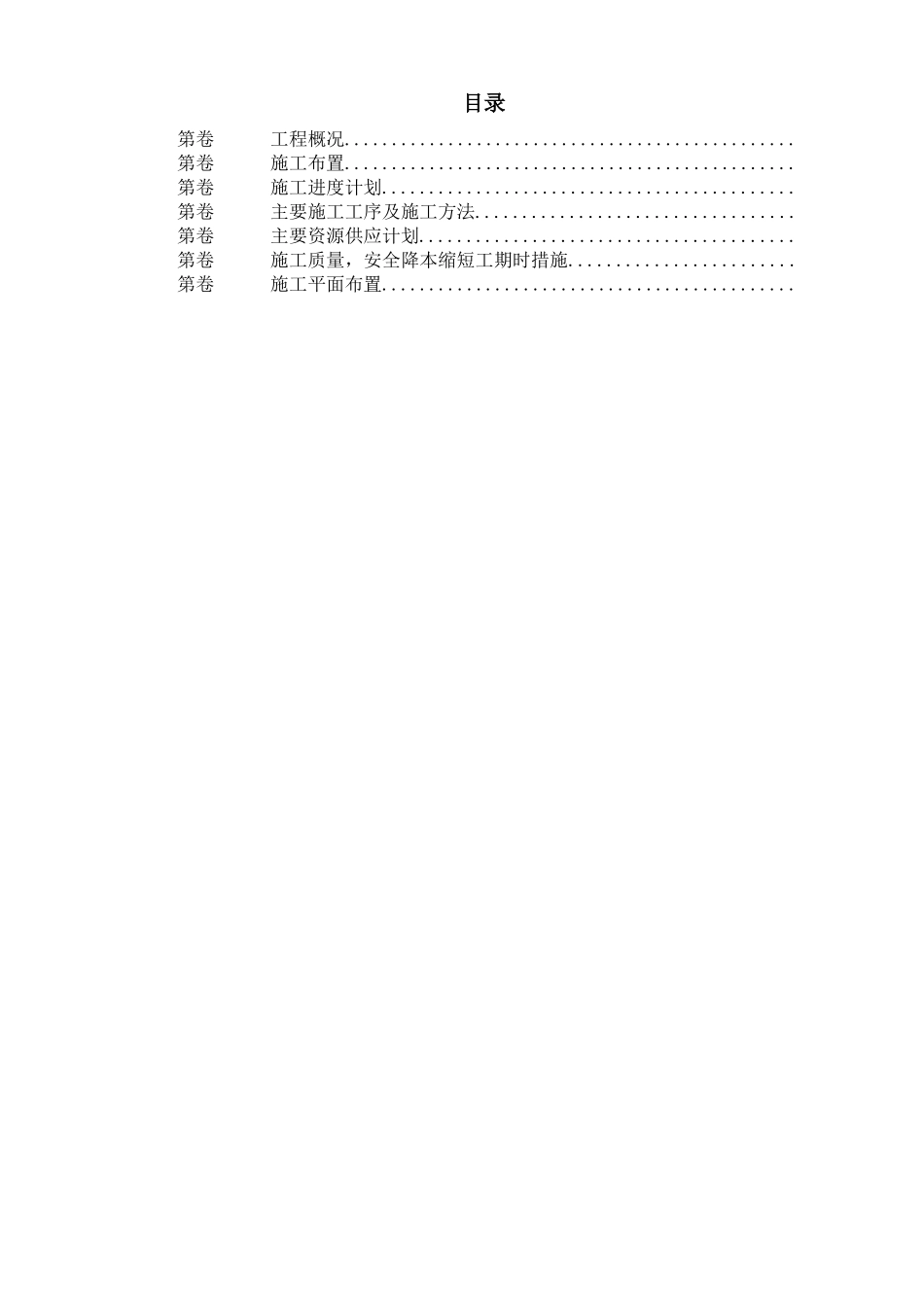

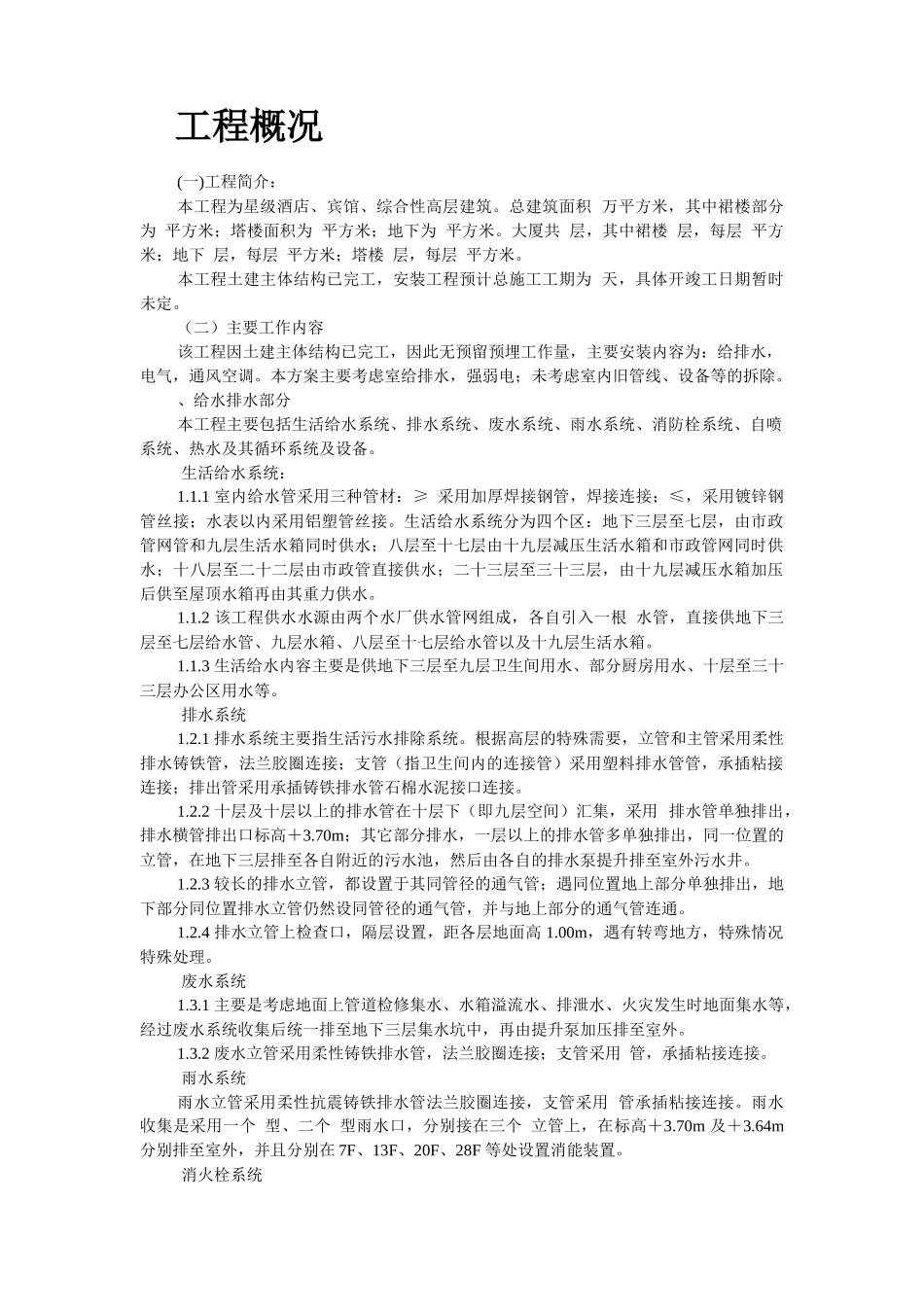

目录第卷工程概况................................................第卷施工布置................................................第卷施工进度计划............................................第卷主要施工工序及施工方法..................................第卷主要资源供应计划........................................第卷施工质量，安全降本缩短工期时措施........................第卷施工平面布置............................................工程概况(一)工程简介：本工程为星级酒店、宾馆、综合性高层建筑。总建筑面积 万平方米，其中裙楼部分为 平方米；塔楼面积为 平方米；地下为 平方米。大厦共 层，其中裙楼 层，每层 平方米；地下 层，每层 平方米；塔楼 层，每层 平方米。本工程土建主体结构已完工，安装工程预计总施工工期为 天，具体开竣工日期暂时未定。（二）主要工作内容该工程因土建主体结构已完工，因此无预留预埋工作量，主要安装内容为：给排水，电气，通风空调。本方案主要考虑室给排水，强弱电；未考虑室内旧管线、设备等的拆除。、给水排水部分本工程主要包括生活给水系统、排水系统、废水系统、雨水系统、消防栓系统、自喷系统、热水及其循环系统及设备。 生活给水系统：1.1.1 室内给水管采用三种管材：≥ 采用加厚焊接钢管，焊接连接；≤，采用镀锌钢管丝接；水表以内采用铝塑管丝接。生活给水系统分为四个区：地下三层至七层，由市政管网管和九层生活水箱同时供水；八层至十七层由十九层减压生活水箱和市政管网同时供水；十八层至二十二层由市政管直接供水；二十三层至三十三层，由十九层减压水箱加压后供至屋顶水箱再由其重力供水。1.1.2 该工程供水水源由两个水厂供水管网组成，各自引入一根 水管，直接供地下三层至七层给水管、九层水箱、八层至十七层给水管以及十九层生活水箱。1.1.3 生活给水内容主要是供地下三层至九层卫生间用水、部分厨房用水、十层至三十三层办公区用水等。 排水系统1.2.1 排水系统主要指生活污水排除系统。根据高层的特殊需要，立管和主管采用柔性排水铸铁管，法兰胶圈连接；支管（指卫生间内的连接管）采用塑料排水管管，承插粘接连接；排出管采用承插铸铁排水管石棉水泥接口连接。1.2.2 十层及十层以上的排水管在十层下（即九层空间）汇集，采用 排水管单独排出，排水横管排出口标高＋3.70m；其它部分排水，一层以上的排水管多单独排出，同一位置的立管，...
