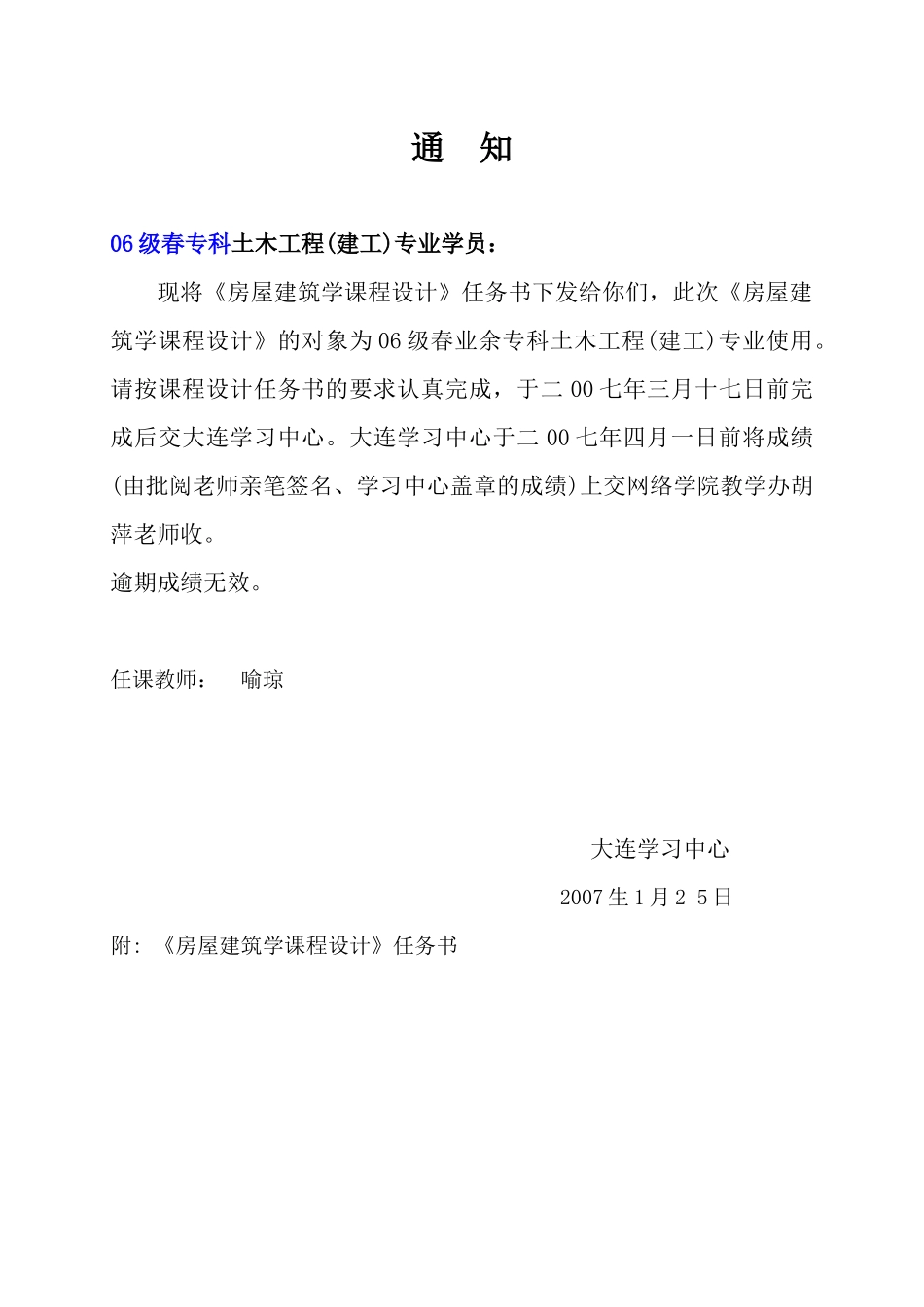

通 知06 级春专科土木工程(建工)专业学员：现将《房屋建筑学课程设计》任务书下发给你们，此次《房屋建筑学课程设计》的对象为 06 级春业余专科土木工程(建工)专业使用。请按课程设计任务书的要求认真完成，于二 00 七年三月十七日前完成后交大连学习中心。大连学习中心于二 00 七年四月一日前将成绩(由批阅老师亲笔签名、学习中心盖章的成绩)上交网络学院教学办胡萍老师收。逾期成绩无效。 任课教师： 喻琼 大连学习中心 2007 生 1 月 2 5 日附: 《房屋建筑学课程设计》任务书房屋建筑学课程设计楼梯的构造设计一、楼梯的平面图1.表示方法底层,中间层和顶层平面图表示方式有区别箭头标明上行下行的方向(以正平台为基准标注)文字注明上行或下行2.楼梯踏步尺寸踏面宽 b 踢面高 h 决定楼梯的坡度 经验公式 b+2h=600~630公式 b+2h=600~630说明:1.h 值不大于 180mm2.不同用途的建筑 b h 值应取不同的值建筑类型踢面高(h)踏面宽(b)建筑类型踢面高(h)踏面宽(b)住 宅156~175250~300幼儿园120~150260~300学校办公楼140~160280~340医院(病人用)150300剧院会堂120~150300~3503.梯段和平台的尺寸梯段宽度取决同时通过的人流股数,是否经常通过家具、担架等特殊的需要梯段长度取决梯段的踏步数和每一步的踏面宽一个梯段连续踏步数不少于 3 级,也不大于 18 级楼梯平台的尺寸深度梯段宽度平台深度 ¿ 梯段宽楼梯梯段宽度每股人流宽度为 550＋（0~150）类别梯段宽备注单人通过＞900满足单人携物通过双人通过1100~1400三人通过1650~2100二、楼梯剖面1.楼梯平台上部及下部过道处的净高≥2m 梯段净高≥2.2m梯段净高：自踏步前缘线（包括最低和最高一级踏步前缘线以外 0.30m 范围内）量至直上方突出物下缘间的铅垂高度2.楼梯栏杆与扶手沿楼梯梯段临空一侧设栏板或栏杆，梯段净宽达三股人流应二侧设扶手室内楼梯扶手高度自踏步前缘量起≥900mm 三、楼梯井上下二个梯段之间留出的空隙称为楼梯井公共建筑中楼梯井宽度（水平净距）≥150mm住宅、中小学校等楼梯井的宽度≤200mm楼梯构造设计步骤一、确定楼梯的基本尺寸梯段宽度 梯段长度 楼梯间进深 1.梯段宽度根据任务书给定的条件，确定双跑楼梯，一梯段的尺寸是给定条件的一半，结合梯段宽度的表格和楼梯井的相关规定选适当的尺寸2.楼梯梯段长度梯段长度＝b×（n-1)b---踏面宽 据教材 217 页表 8-1n---梯段的步数 据表 8-1 和建筑层高确定 注意：出于安...
