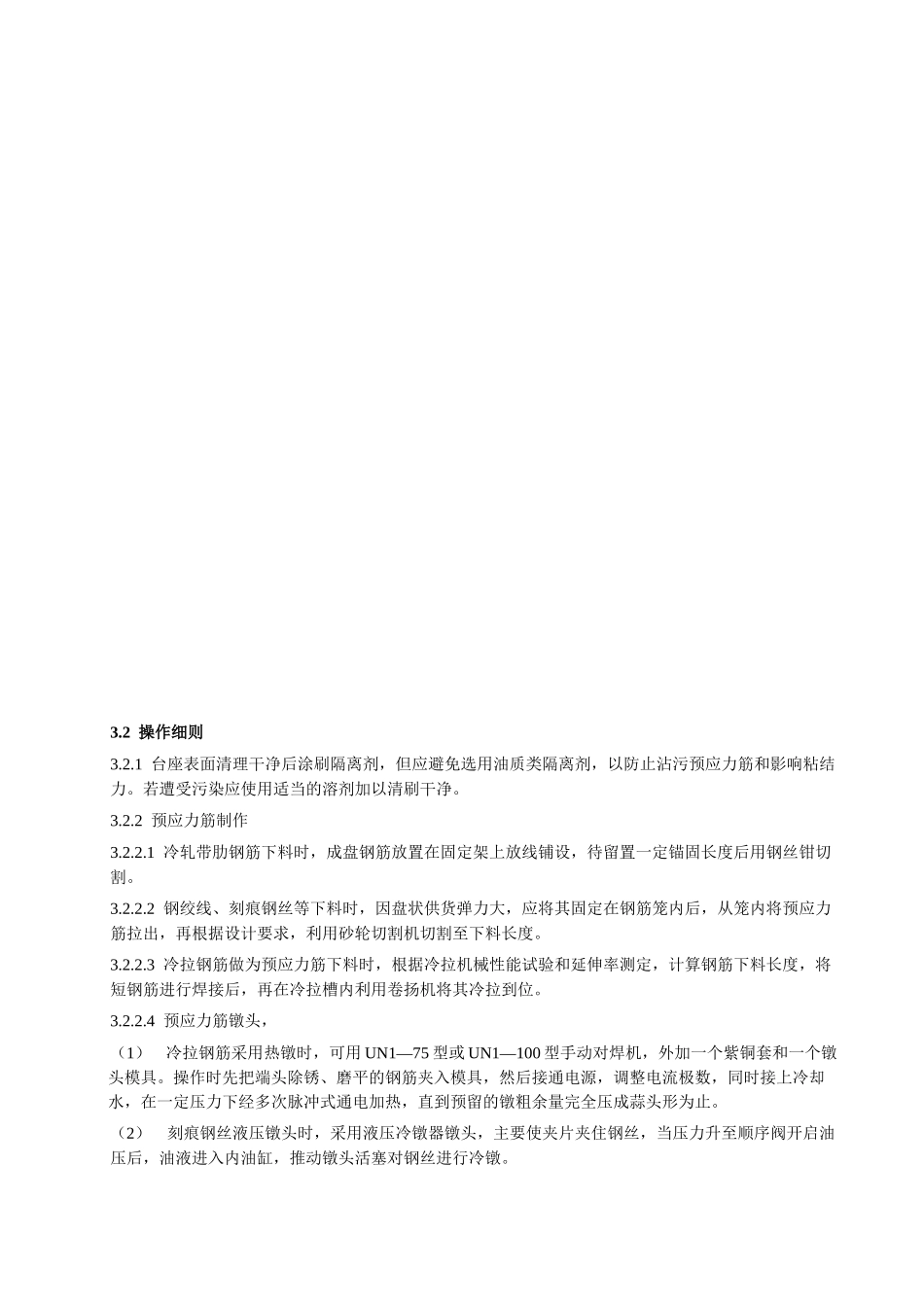

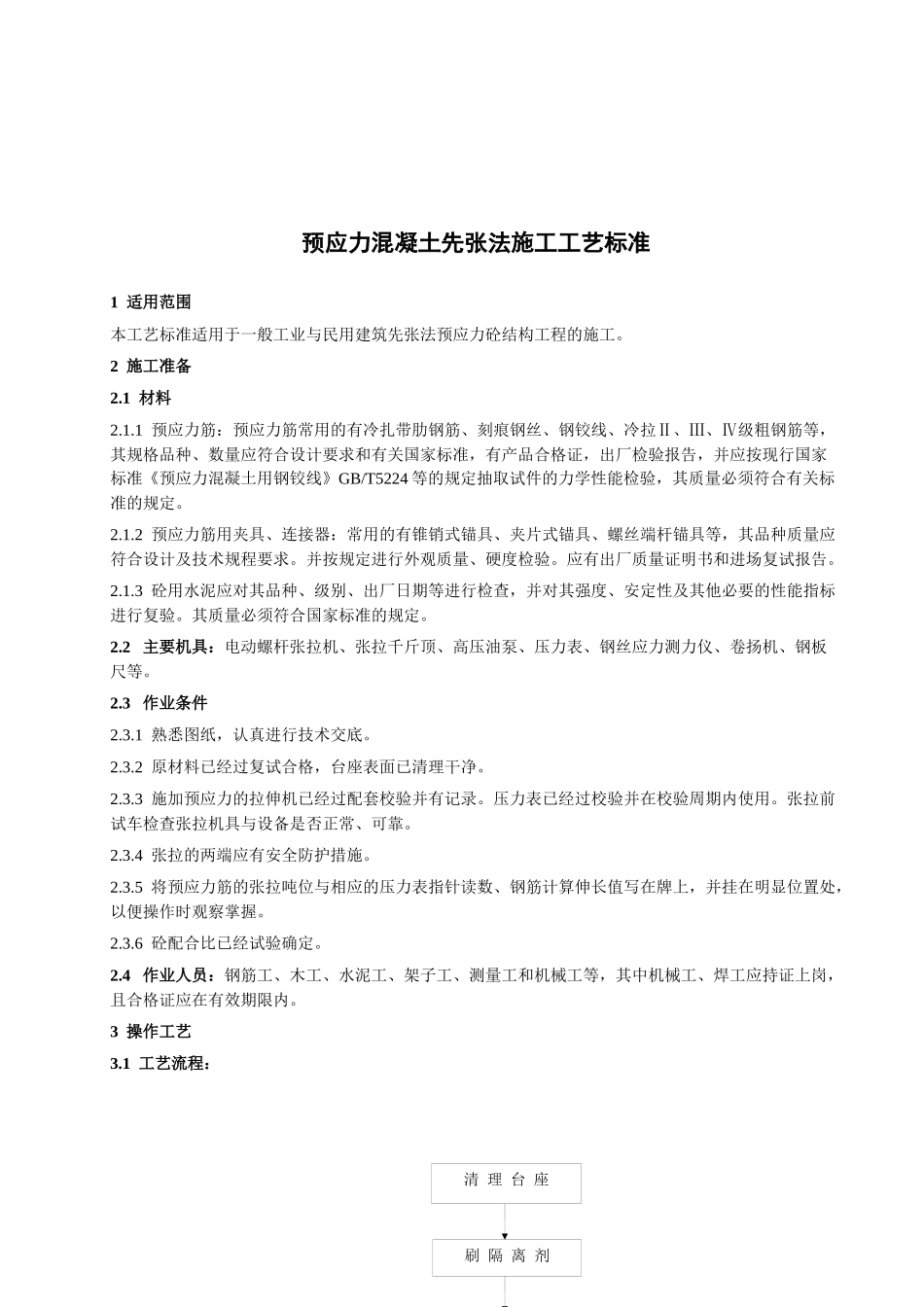

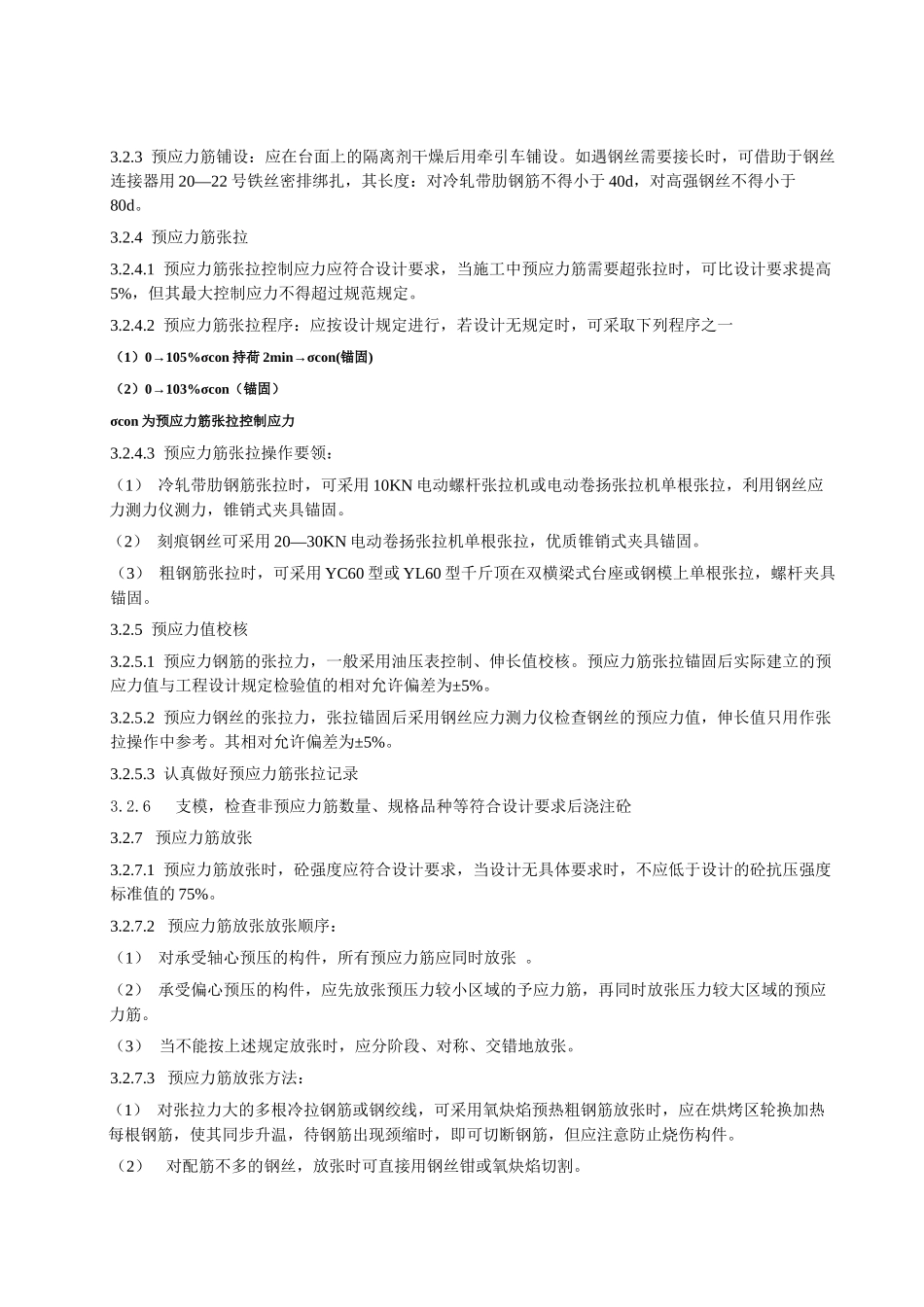

刷 隔 离 剂清 理 台 座 预应力混凝土先张法施工工艺标准1 适用范围本工艺标准适用于一般工业与民用建筑先张法预应力砼结构工程的施工。2 施工准备2.1 材料2.1.1 预应力筋：预应力筋常用的有冷扎带肋钢筋、刻痕钢丝、钢铰线、冷拉Ⅱ、Ⅲ、Ⅳ级粗钢筋等，其规格品种、数量应符合设计要求和有关国家标准，有产品合格证，出厂检验报告，并应按现行国家标准《预应力混凝土用钢铰线》GB/T5224 等的规定抽取试件的力学性能检验，其质量必须符合有关标准的规定。2.1.2 预应力筋用夹具、连接器：常用的有锥销式锚具、夹片式锚具、螺丝端杆锚具等，其品种质量应符合设计及技术规程要求。并按规定进行外观质量、硬度检验。应有出厂质量证明书和进场复试报告。2.1.3 砼用水泥应对其品种、级别、出厂日期等进行检查，并对其强度、安定性及其他必要的性能指标进行复验。其质量必须符合国家标准的规定。2.2 主要机具：电动螺杆张拉机、张拉千斤顶、高压油泵、压力表、钢丝应力测力仪、卷扬机、钢板尺等。2.3 作业条件2.3.1 熟悉图纸，认真进行技术交底。2.3.2 原材料已经过复试合格，台座表面已清理干净。2.3.3 施加预应力的拉伸机已经过配套校验并有记录。压力表已经过校验并在校验周期内使用。张拉前试车检查张拉机具与设备是否正常、可靠。2.3.4 张拉的两端应有安全防护措施。2.3.5 将预应力筋的张拉吨位与相应的压力表指针读数、钢筋计算伸长值写在牌上，并挂在明显位置处，以便操作时观察掌握。2.3.6 砼配合比已经试验确定。2.4 作业人员：钢筋工、木工、水泥工、架子工、测量工和机械工等，其中机械工、焊工应持证上岗，且合格证应在有效期限内。3 操作工艺3.1 工艺流程：3.2 操作细则3.2.1 台座表面清理干净后涂刷隔离剂，但应避免选用油质类隔离剂，以防止沾污预应力筋和影响粘结力。若遭受污染应使用适当的溶剂加以清刷干净。3.2.2 预应力筋制作3.2.2.1 冷轧带肋钢筋下料时，成盘钢筋放置在固定架上放线铺设，待留置一定锚固长度后用钢丝钳切割。 3.2.2.2 钢绞线、刻痕钢丝等下料时，因盘状供货弹力大，应将其固定在钢筋笼内后，从笼内将预应力筋拉出，再根据设计要求，利用砂轮切割机切割至下料长度。3.2.2.3 冷拉钢筋做为预应力筋下料时，根据冷拉机械性能试验和延伸率测定，计算钢筋下料长度，将短钢筋进行焊接后，再在冷拉槽内利用卷扬机将其冷拉到位。3.2.2.4 预应力筋镦头， （1）冷拉钢筋采用热镦时，可用 UN...
