中荣印刷地源热泵中央空调施工组织设计VIP免费

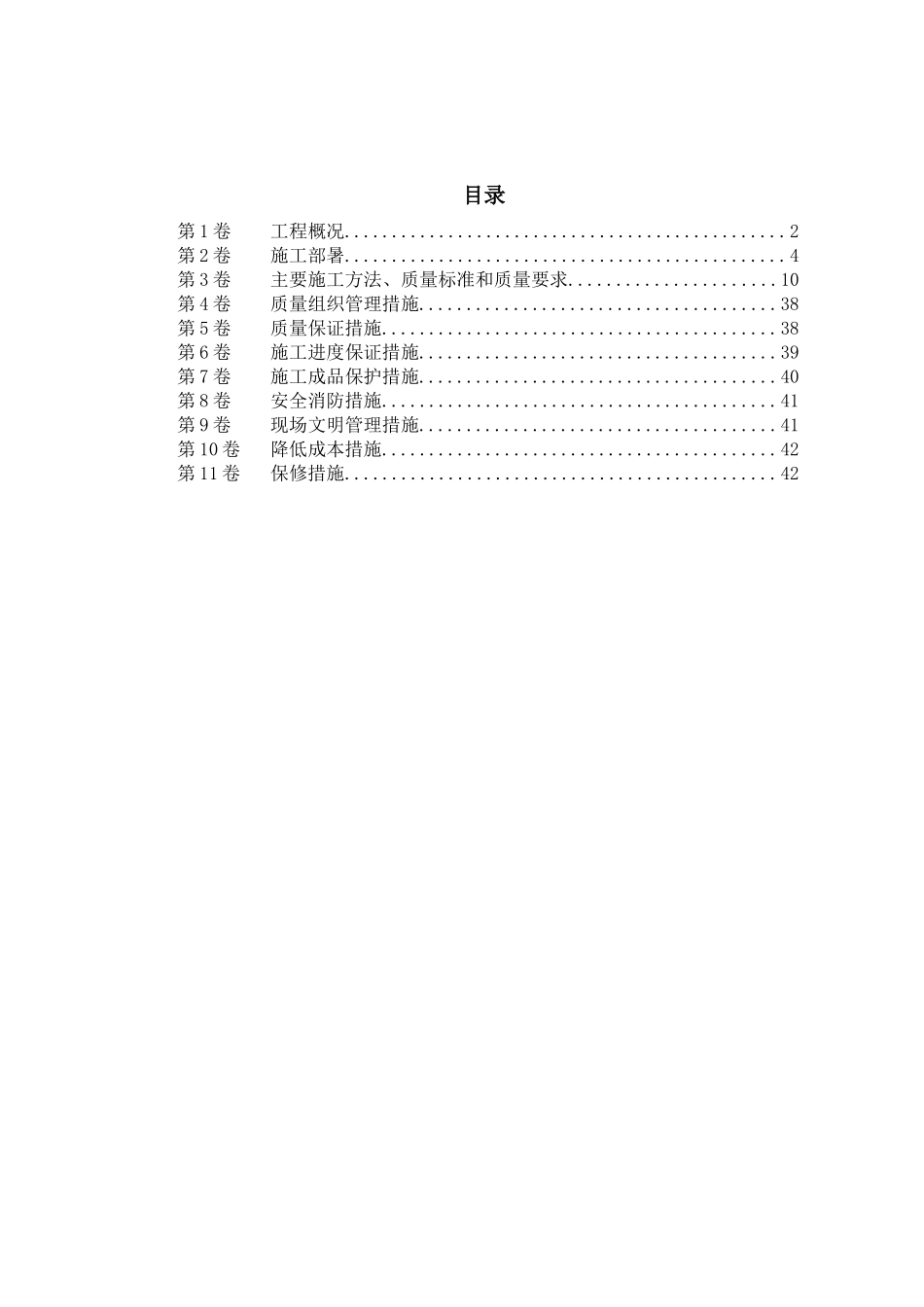

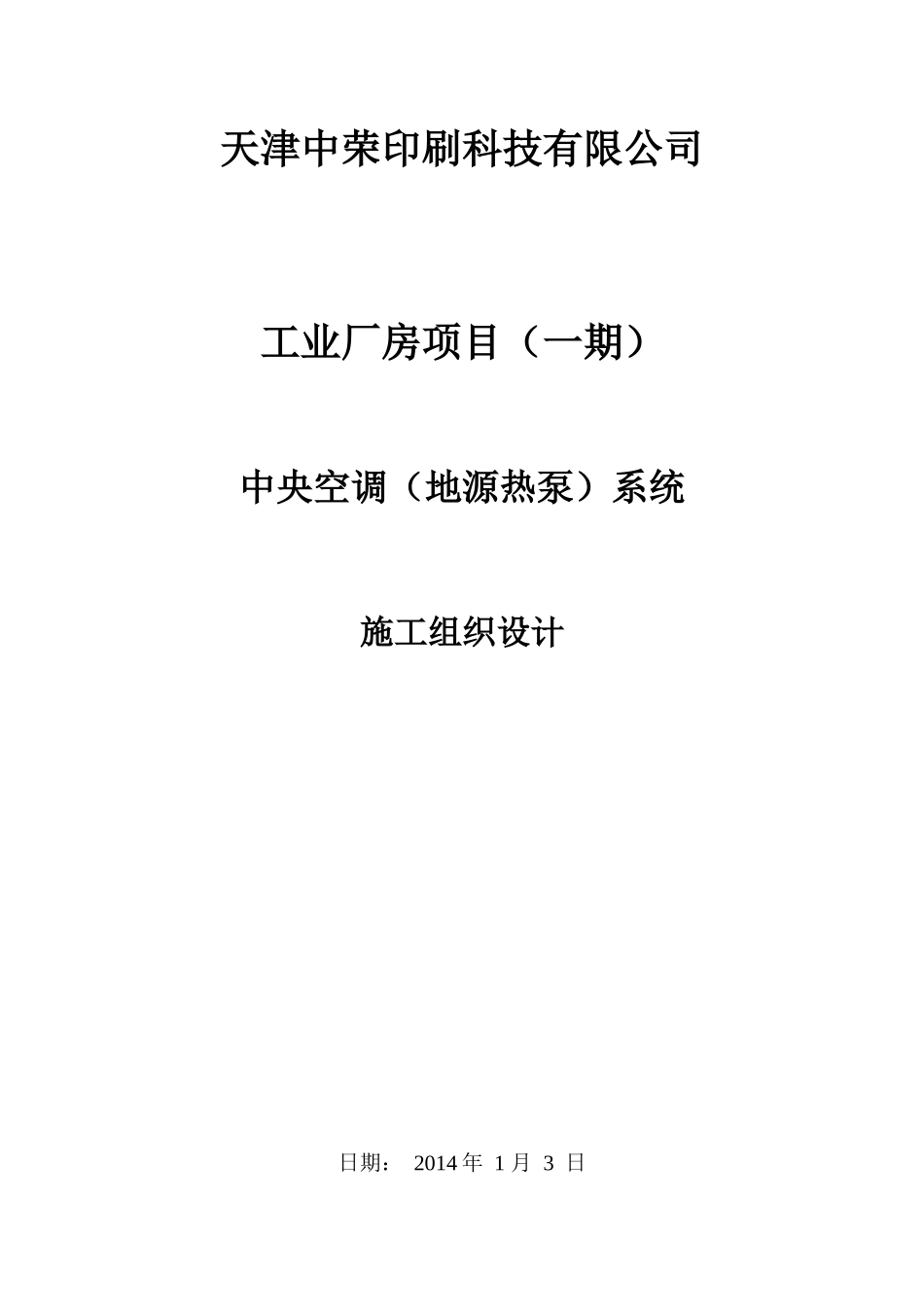

天津中荣印刷科技有限公司工业厂房项目（一期）中央空调（地源热泵）系统施工组织设计日期： 2014 年 1 月 3 日目录第 1 卷工程概况...............................................2第 2 卷施工部暑...............................................4第 3 卷主要施工方法、质量标准和质量要求......................10第 4 卷质量组织管理措施......................................38第 5 卷质量保证措施..........................................38第 6 卷施工进度保证措施......................................39第 7 卷施工成品保护措施......................................40第 8 卷安全消防措施..........................................41第 9 卷现场文明管理措施......................................41第 10 卷降低成本措施..........................................42第 11 卷保修措施..............................................42工程概况1.建筑、安装概况1.1 建筑概况本项目位于天津市北辰区天津风电产业园，为天津中荣印刷科技有限公司厂区一期项目，共分为三栋建筑物，其中一号车间建筑面积 44294㎡、精品车间建筑面积约为11075㎡、维修车间建筑面积约为 11100㎡；采用冷却塔复合式地源热泵中央空调（地源热泵）系统满足冬、夏季空调的使用要求，机房位于一号车间首层。招标单位：天津中荣印刷科技有限公司，监理单位：天津市北方建设监理事务所1.2 安装概况1.2.1 空调冷热源：离心式地源热泵主机 2 台，螺杆式地源热泵主机 1 台，设计总冷负荷为 5392kw,总热负荷为 3666kw。1.2.2 空调水系统：冷冻水系统：使用单级压缩立式离心泵，四用一备，压力≤1.6MPa 单台流量：294t/h水泵扬程：37m 单台电功率：45kw 电源：三相交流 380V±10%，频率 50Hz±2%空调冷热水系统为闭式异程系统，供回水管为两管制系统。冷水供、回水温度为 7/12℃，热水供、回水温度为 45/40℃。地源侧循环水：压力≤1.6MPa，采用单级压缩立式离心泵，四用一备，单台流量：336t/h 水泵扬程：32m，单台电功率：45kw，电源：三相交流 380V±10%，频率 50Hz±2%冷却循环水：压力≤1.6MPa，采用单级压缩立式离心泵，一用一备，单台流量：375t/h 水 泵 扬 程 ： 28m ， 单 台 电 功 率 ： 45kw ， 电 源 ： 三 相 交 流 380V±10% ， 频 率50Hz±2%，冷却塔流量为...
