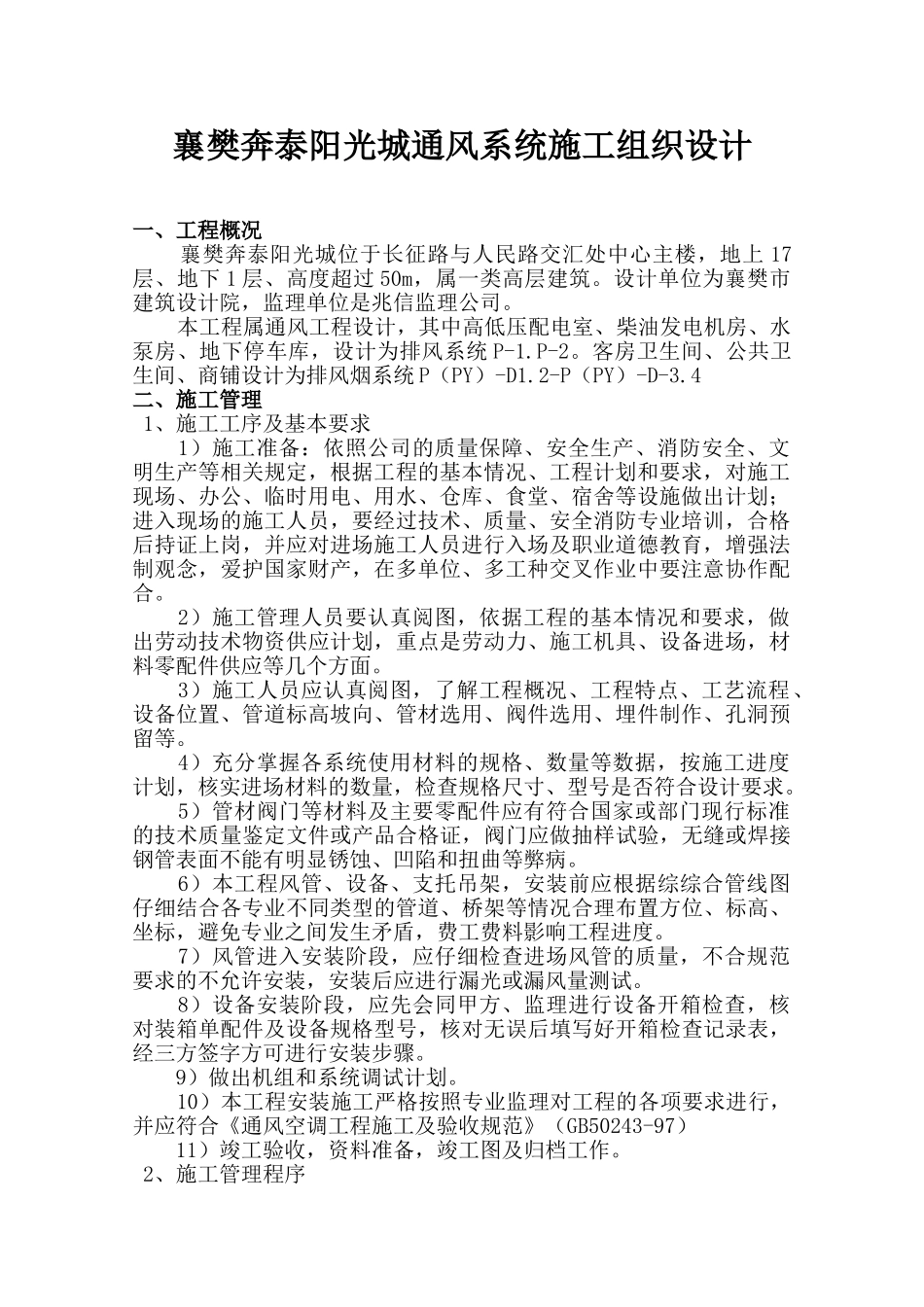

襄樊奔泰阳光城通风系统施工组织设计一、工程概况 襄樊奔泰阳光城位于长征路与人民路交汇处中心主楼,地上 17层、地下 1 层、高度超过 50m,属一类高层建筑。设计单位为襄樊市建筑设计院,监理单位是兆信监理公司。 本工程属通风工程设计,其中高低压配电室、柴油发电机房、水泵房、地下停车库,设计为排风系统 P-1.P-2。客房卫生间、公共卫生间、商铺设计为排风烟系统 P(PY)-D1.2-P(PY)-D-3.4二、施工管理1、施工工序及基本要求 1)施工准备:依照公司的质量保障、安全生产、消防安全、文明生产等相关规定,根据工程的基本情况、工程计划和要求,对施工现场、办公、临时用电、用水、仓库、食堂、宿舍等设施做出计划;进入现场的施工人员,要经过技术、质量、安全消防专业培训,合格后持证上岗,并应对进场施工人员进行入场及职业道德教育,增强法制观念,爱护国家财产,在多单位、多工种交叉作业中要注意协作配合。 2)施工管理人员要认真阅图,依据工程的基本情况和要求,做出劳动技术物资供应计划,重点是劳动力、施工机具、设备进场,材料零配件供应等几个方面。 3)施工人员应认真阅图,了解工程概况、工程特点、工艺流程、设备位置、管道标高坡向、管材选用、阀件选用、埋件制作、孔洞预留等。 4)充分掌握各系统使用材料的规格、数量等数据,按施工进度计划,核实进场材料的数量,检查规格尺寸、型号是否符合设计要求。 5)管材阀门等材料及主要零配件应有符合国家或部门现行标准的技术质量鉴定文件或产品合格证,阀门应做抽样试验,无缝或焊接钢管表面不能有明显锈蚀、凹陷和扭曲等弊病。 6)本工程风管、设备、支托吊架,安装前应根据综综合管线图仔细结合各专业不同类型的管道、桥架等情况合理布置方位、标高、坐标,避免专业之间发生矛盾,费工费料影响工程进度。 7)风管进入安装阶段,应仔细检查进场风管的质量,不合规范要求的不允许安装,安装后应进行漏光或漏风量测试。 8)设备安装阶段,应先会同甲方、监理进行设备开箱检查,核对装箱单配件及设备规格型号,核对无误后填写好开箱检查记录表,经三方签字方可进行安装步骤。 9)做出机组和系统调试计划。 10)本工程安装施工严格按照专业监理对工程的各项要求进行,并应符合《通风空调工程施工及验收规范》(GB50243-97) 11)竣工验收,资料准备,竣工图及归档工作。 2、施工管理程序 1)阅图及管理前期 由经理、技术负责人组织项目经理部各分项工共同...
